Gebrauch der Funktionen zur gleichzeitigen Anzeige
ANZEIGE VON MINIMAL- UND MAXIMAL-
WERTEN MIT ZUGEHÖRIGEM TRENDPLOT
Die MIN-MAX-Aufzeichnungsfunktion wird dazu benutzt,
mehrere charakteristische Merkmale des aktuellen Haupt-
Meßwerts im Zeitverlauf in Form von einzelnen Meßwerten
und einer graphischen Darstellung (Min Max TrendPlot™)
anzuzeigen.
Es werden fünf Meßwerte auf der Anzeige eingeblendet
(siehe das Beispiel einer Anzeige in Abbildung 4-3)
Der obere Meßwert (in großer Schriftart) stellt den
aktuellen Haupt-Meßwert dar. Dies ist der gleiche Haupt-
Meßwert wie vor dem Start der MIN-MAX-Aufzeichnung.
Bei den übrigen Meßwerten (in kleinerer Schriftart) handelt
es sich um die mit den Zeitmarkierungen 'Time from start'
(Zeit seit Beginn der Aufzeichnung) oder 'Time of day'
(Uhrzeit) aufgezeichneten Meßwerte.
•
MAX zeigt den maximalen Meßwert während der
Aufzeichnung an.
•
AVG zeigt den Mittelwert während der Aufzeichnung
an. Die AVG-Zeitmarkierung (für den Mittelwert) wird
ständig aktualisiert.
•
MIN zeigt den minimalen Meßwert während der
Aufzeichnung an.
•
MAX-MIN zeigt den Differenzwert zwischen MAX und
MIN an. Die Zeitmarkierungen für den MAX- und den
MIN-Wert werden nur aktualisiert, wenn neue höhere
bzw. niedrigere Werte erfaßt werden.

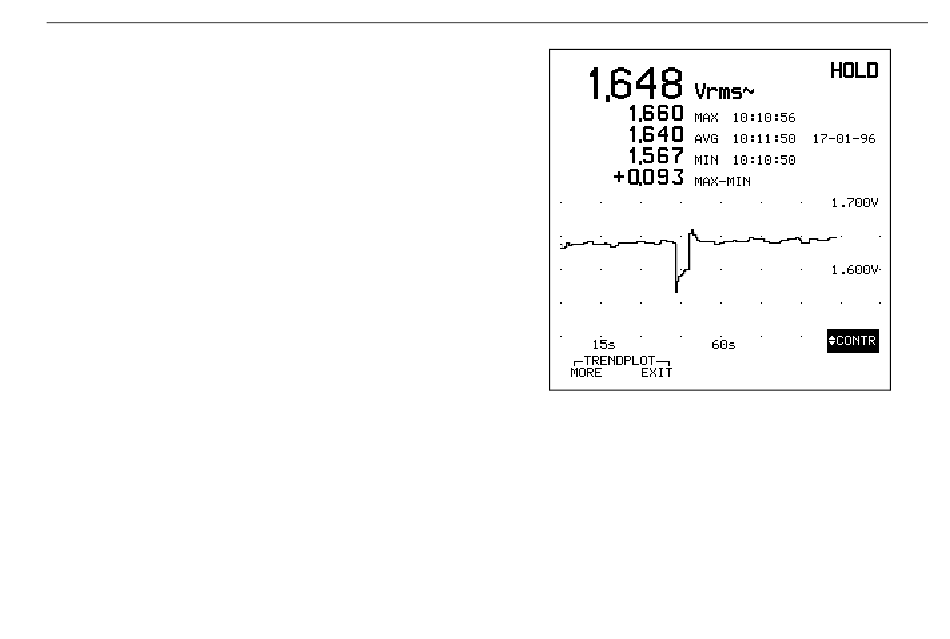

Abbildung 4-3. Beispiel eines Min-Max-TrendPlot
HINWEIS
Wenn ein neuer MAX- oder MIN-Wert angezeigt wird,
ertönt ein akustisches Signal.
4 - 9
