Fluke 19xC-2x5C
Bedienungs-Handbuch
Profibus DP/RS-485
Die Tastkopf-Standardeinstellung ist 10:1. Verwenden Sie
die 10:1-Tastköpfe von Fluke.
1
Schließen Sie den roten Tastkopf an Eingang A
und den grauen Tastkopf an Eingang B des
Messgeräts an.
2
Schließen Sie die Masseleitung des Tastkopfes
an Eingang A an RxD/TxD N (-) des DP-Busses
an.
3
Schließen Sie die Masseleitung des Tastkopfes
an Eingang B an der Kabelabschirmung des DP-
Busses an.
4
Schließen Sie die Messspitze beider Tastköpfe
an RxD/TxD P (+) des DP-Busses an.
Hinweis
Am Bus herrscht in der Regel kontinuierlicher
Datenverkehr.
78
DATA +
DATA -
DATA GND

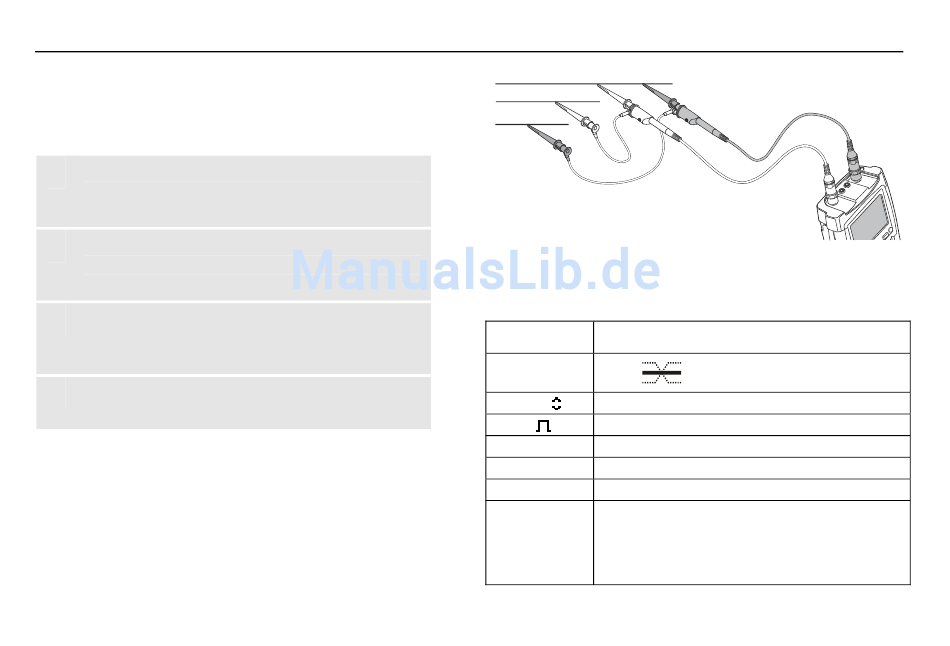

Abbildung 43. Profibus DP-Messverbindungen
Tabelle 9. Geprüfte Profibus DP-Signaleigenschaften
Signal
V-Offset
V offset
V-Level
Spannung Spitze-Spitze
Data
Bitbreite
Rise
Anstiegszeit als Prozentanteil der Bitbreite
Fall
Abfallzeit als Prozentanteil der Bitbreite
Jitter
Jitter-Verzerrung
Signal Dist.
Signalverzerrung (Manchester-
Decodierung, Standardeinstellung)
Overshoot
Overshoot (NRZ-Decodierung, kann über
Grenzwertfunktion ausgewählt werden)
Beschreibung
