Fluke 19xC-2x5C
Bedienungs-Handbuch
Ethernet Twisted Pair/10BaseT/100BaseT
Die Tastkopf-Standardeinstellung ist 10:1. Verwenden Sie
den 10:1-Tastkopf von Fluke.
1
Schließen Sie den roten Tastkopf an Eingang A
des Messgeräts an.
2
Schließen Sie die Tastkopf-Masseleitung an
TD+ (RD+) des Busses an.
3
Schließen Sie die Messspitze an TD- (RD-) des
Busses an.
TD+ (RD+)
TD- (RD-)

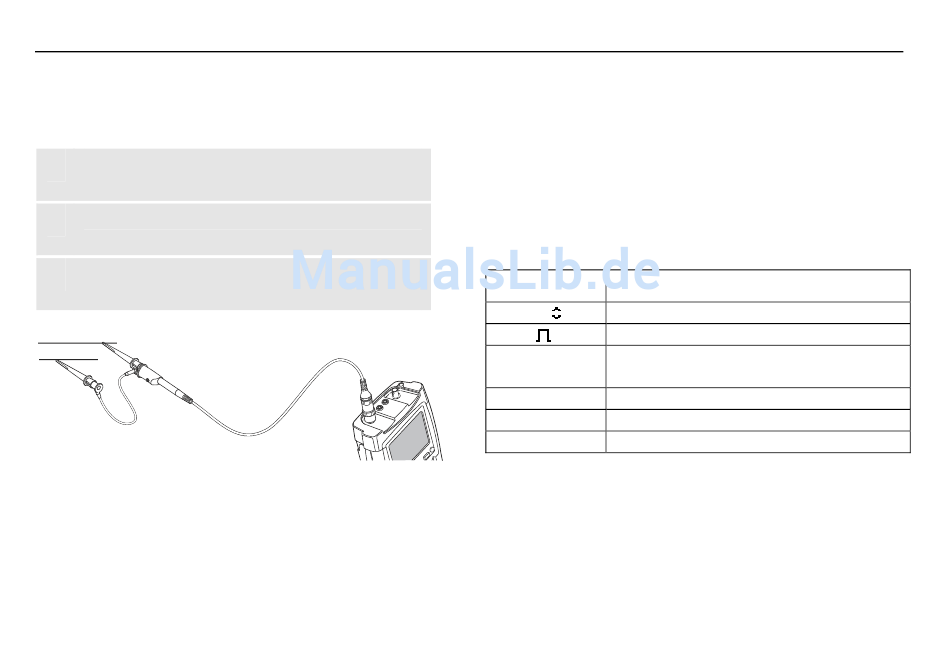

Abbildung 45. Ethernet Twisted Pair-
Messverbindungen
80
Hinweis
Am Ethernet-Bus herrscht in der Regel
kontinuierlicher Datenverkehr. Gelegentlich kann
der Datenverkehr am Bus auch nicht
kontinuierlich sein. Siehe Datenverkehr auf Seite
71.
Tabelle 11. Geprüfte Ethernet Twisted Pair-Bus-
Signaleigenschaften
Signal
V-Level
Spannung Spitze-Spitze
Data
Bitbreite
Rise
Anstiegszeit als Prozentanteil der
Bitbreite
Fall
Abfallzeit als Prozentanteil der Bitbreite
Jitter
Jitter-Verzerrung
Signal Dist.
Signalverzerrung
Beschreibung
