Fluke 19xC-2x5C
Bedienungs-Handbuch
Triggerung auf Videosignale
Zum Triggern auf ein Videosignal wählen Sie zunächst
den Standard des Videosignals, das Sie messen möchten
(d.h. das betreffende Videosystem):
Legen Sie ein Videosignal an den roten Eingang A
1
an.
Blenden Sie die
2
Tastenbeschriftungen ein.
Öffnen Sie das Menü Trigger
3
Options.
Wählen Sie Video on A, um das
4
Menü Trigger on Video (Triggerung
auf Videosignale) zu öffnen.
Wählen Sie die positive Signal-
5
polarität für abfallende Synchroni-
sierpulse.
60
-Menü-
TRIGGER

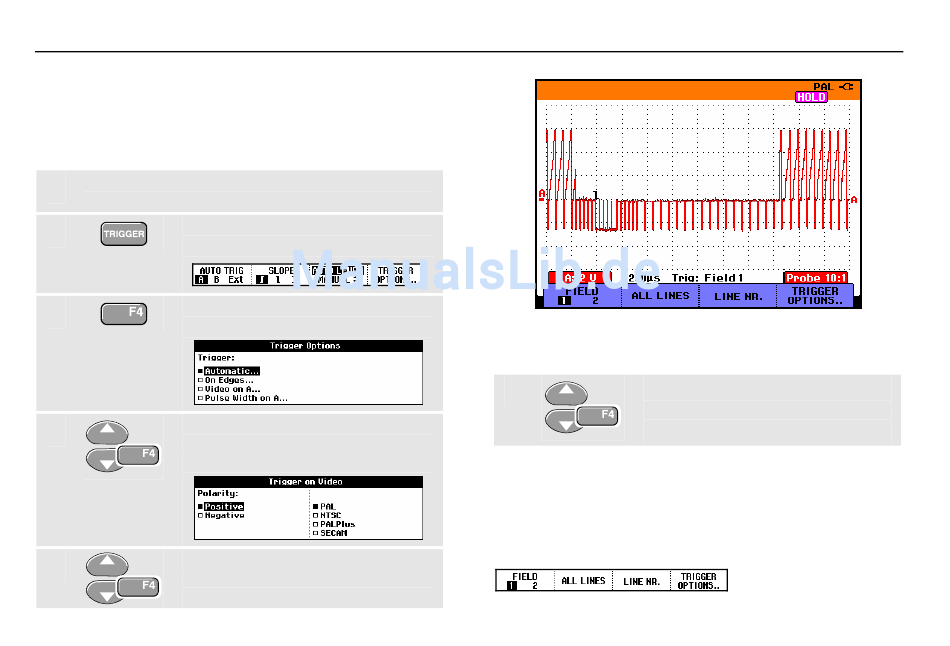

Abbildung 32. Messen von Zeilensprung-
Videosignalen
6
Wählen Sie das betreffende Video-
system und kehren Sie zurück zum
vorigen Schirm.
Der Triggerpegel und die Triggerflanke sind jetzt fest.
Wie Sie sehen, haben sich die Tastenbeschriftungen im
unteren Anzeigebereich derart geändert, daß jetzt eine
weitere Vorgabe spezifischer Einstellungen für die Video-
Triggerung möglich ist:
