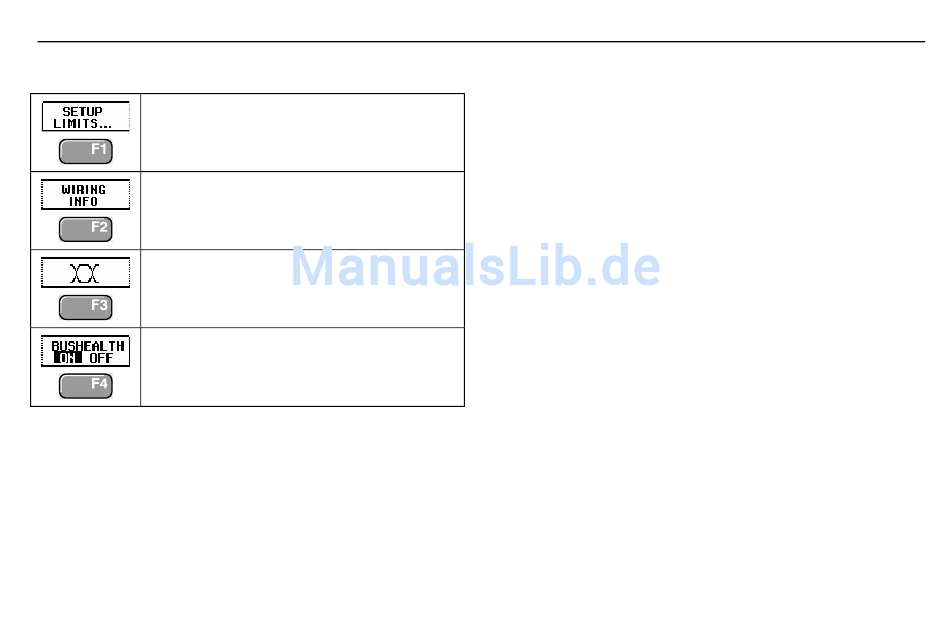

Tabelle 2. Funktionstasten F1...F4
Aktiviert die Grenzwertfunktion (siehe Seite
82).
Erläutert den Anschluss des Messgeräts
an den Bus.
Aktiviert den Eye-Pattern-Anzeigemodus
(siehe Die Anzeige Eye-Pattern öffnen auf
Seite 81).
Schaltet die Feldbus-Testfunktion
EIN/AUS.
Verwendung der Bushealth-Funktion
Eingangsanschlüsse und geprüfte Signale
Eingangsanschlüsse und geprüfte Signale
Dieser Abschnitt enthält eine kurze Beschreibung des
erforderlichen Busanschlusses sowie der Eigenschaften
der gemessenen Signale.
Ausführlichere Informationen entnehmen Sie bitte Anhang A.
Um korrekte Messergebnisse zu erzielen, müssen Sie
die Eigenschaften des Tastkopfes auf das Messgerät
abstimmen. Ein mangelhaft kalibrierter Tastkopf kann
zu Messfehlern führen. Eine Anleitung zur
Kalibrierung finden Sie in Kapitel 9, im Abschnitt
„Kalibrieren der Spannungstastköpfe".
Datenverkehr
Da das Protokoll einiger Bussysteme (z. B. AS-i) eine
kontinuierliche Abfrage aller Geräte innerhalb einer festen
Zeit durchführt, werden ständig Daten übertragen. Andere
Systeme dagegen, wie etwa RS-232, übermitteln Daten
nur, wenn eine Kommunikation erforderlich ist. Zur
Durchführung der Messungen erfordert Bushealth einen
kontinuierlichen Datenverkehr. Bei sehr geringen
Datenwiederholungsraten wird die Meldung „NO DATA"
(Keine Daten) angezeigt. Bei Systemen mit niedrigen
Datenraten wird empfohlen, die Datenrate beispielsweise
über den entsprechenden Knopf zu erhöhen. Nähere
Informationen erhalten Sie vom Systemmanager.
