Profibus PA/31,25 kBit/s
Die Tastkopf-Standardeinstellung ist 10:1. Verwenden Sie
den 10:1-Tastkopf von Fluke.
1
Schließen Sie den roten Tastkopf an Eingang A
des Messgeräts an.
2
Schließen Sie die Tastkopf-Masseleitung am
Minuspol (-) des PA-Busses an.
3
Schließen Sie die Messspitze am Pluspol (+)
des PA-Busses an.
DATA +
DATA -

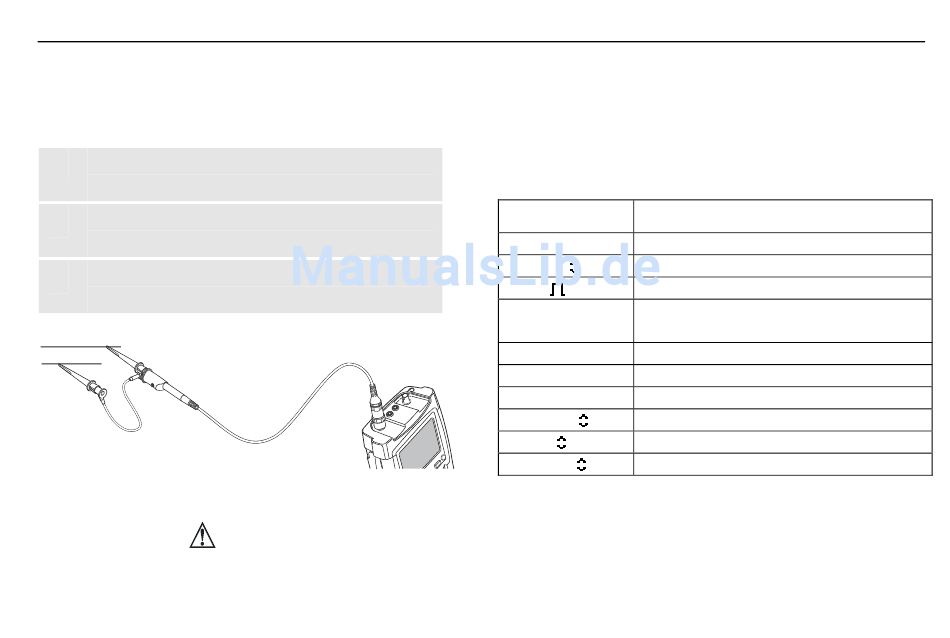

Abbildung 42. Profibus PA-Messverbindungen
Der Profibus PA ist für die Prozesssteuerung
mit dem Schwerpunkt Explosionsschutz
optimiert.
Warnung
Verwendung der Bushealth-Funktion
Eingangsanschlüsse und geprüfte Signale
Achten Sie bei der Planung von Prüfungen
bei diesem Bustyp darauf, dass die
erforderlichen Sicherheitsbestimmungen
eingehalten werden.
Tabelle 8. Geprüfte Profibus PA-Signaleigenschaften
Signal
V-Level Bias
Vorspannung
V-Level
Spannung Spitze-Spitze
Data
Bitbreite
Rise
Anstiegszeit als Prozentanteil der
Bitbreite
Fall
Abfallzeit als Prozentanteil der Bitbreite
Jitter
Jitter-Verzerrung
Signal Dist.
Signalverzerrung
Noise-HF
Hochfrequenzrauschen >39,1 kHz
Noise
Mittelfrequenzrauschen 7,8-39,1 kHz
Noise-LF
Niederfrequenzrauschen < 7,8 kHz
Am Bus herrscht in der Regel kontinuierlicher
Datenverkehr.
Beschreibung
Hinweis
