Ethernet Twisted Pair/10BaseT

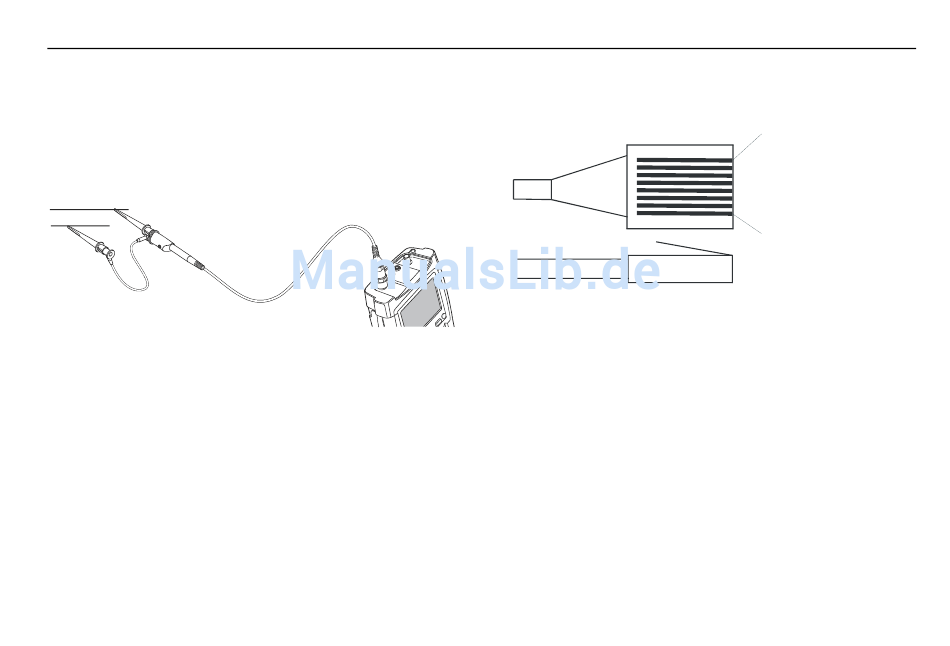

Zur Überprüfung dieses Bustyps ist der ScopeMeter-
Kanal eingeschaltet und DC angelegt. Empfohlen wird
der 10:1-Tastkopf von Fluke. Schließen Sie den Tastkopf
wie unten gezeigt an.
TD+ (RD+)
TD- (RD-)
Der Datenverkehr erfolgt nicht immer kontinuierlich.
Erreichen lassen sich die Kabel mit Backprobe-Pins TP88
(optional) an Schraubklemmen am Kabeleingang eines
Geräts, beispielsweise an einem Anschlusskasten.
Die nachstehende Abbildung zeigt die Belegung und die
Kabelfarben eines RJ-45-Anschlusses.
A
Anhänge
Bushealth-Messungen
Pin 1: TD+ (brown)
Pin 2: TD- (brown/white)
Pin 3: RD+ (orange)
Pin 4
Pin 5
Pin 6: RD- (orange/white)
Pin 7
Pin 8
A-11
