Inhaltszusammenfassung für Fluke 1620A DewK
- Seite 1 1620A „DewK“ Thermohygrometer Erste Schritte Revision 671901...
-
Seite 2: Garantie- Und Haftungsbeschränkung
Garantie- und Haftungsbeschränkung Fluke Corporation, Hart Scientific Division („Hart“) garantiert für jedes Produkt die Fehlerfreiheit von Material und Verarbeitung unter normalen Gebrauchs- und Wartungsbedingungen. Der Garantiezeitraum für das Thermohygrometer beträgt ein Jahr und beginnt mit dem Versand-/Kaufdatum. Für Einzelteile, Reparatur- und Wartungsarbeiten wird eine Garantie von 90 Tagen gewährt. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Erste Schritte ................... 1 Einführung......................1 Erklärung.der.verwendeten.Symbole..............1 Sicherheitsinformationen..................3 WARNHINWEISE......................3 SICHERHEITSVORKEHRUNGEN................. 4 Autorisierte.Servicezentren..................5 Technische Daten und Umgebungsbedingungen ......7 Technische.Daten....................7 Umgebungsbedingungen...................8 Schnellstart..................9 Auspacken......................9 Ordnungsgemäße.Handhabung................9 Funktionen.und.Komponenten................9 Einbau.der.Batterie....................10 Anschluss.der.Sensoren..................10 Anschluss.der.Stromquelle. - Seite 4 Allgemeine Betriebsanweisungen ..........17 Gleichstromquelle....................17 Batterie.......................17 Sensorkonfiguration...................18 Netzschalter.......................18 Einschaltvorgangs-Selbsttest................18 Kontrast.des.Anzeigedisplays................18 Anzeigedisplay....................19 Alarmbildschirm....................19 Messvorgang.....................19 Maßeinheit.der.Temperatur................19 Aufzeichnung.von.Messungen................19 Sensoren......................19 Genauigkeit.der.Sensoren..................20...
-
Seite 5: Erste Schritte
1 Erste Schritte... - Seite 6 1620A „DewK“ Thermohygrometer Erste Schritte Tabelle 1. Internationale elektrische Symbole Symbol Beschreibung AC (Wechselstrom) AC-DC (Wechselstrom-Gleichstrom) Batterie Entspricht den Richtlinien der Europäischen Union DC (Gleichstrom) Doppelte Isolierung Stromschlaggefahr Sicherung Schutzerde Heiße Oberfläche (Verbrennungsgefahr) Bedienungsanleitung lesen (wichtiger Hinweis)
-
Seite 7: Sicherheitsinformationen
1 Erste Schritte Symbol Beschreibung Canadian Standards Association ÜBERSPANNUNG (Installation) KATEGORIE II, Störgrad 2 gemäß IEC1010-1 bezieht sich auf den Grad der Stoßspannungsfestigkeit des Gerätes. Ein Gerät mit Zulassung für ÜBERSPANNUNGSKATEGORIE II ist ein energieverbrauchendes Gerät, das von einer fest installierten Stromquelle versorgt werden muss. Beispiele umfassen Haushalt-, Büro- und Laborgeräte. -
Seite 8: Sicherheitsvorkehrungen
1620A „DewK“ Thermohygrometer Erste Schritte Den Wechselstromadapter nicht zerlegen. Ausschließlich Wechselstromadapter ● verwenden, die mit dem Gerät geliefert oder vom Hersteller dieses Gerätes empfohlen wurden. Die Stromkreise des Wechselstromadapters übertragen hohe Spannungen, die bei ● Beschädigung des Gehäuses zu Stromschlägen oder Bränden führen können. Wenn der Wechselstromadapter auf irgendeine Weise beschädigt oder heiß... -
Seite 9: Autorisierte.servicezentren
22 Jianguomenwai Dajie Chao Yang District Peking 100004, PRC CHINA Telefon: +86-10-6-512-3436 Telefax: +86-10-6-512-3437 E-Mail: xingye.han@fluke.com.cn Fluke South East Asia Pte Ltd. Fluke ASEAN Regional Office Service Center 60 Alexandra Terrace #03-16 The Comtech (Lobby D) 118502 SINGAPUR Telefon: +65 6799-5588 Telefax: +65 6799-5588 E-Mail: antng@singa.fluke.com... - Seite 10 1620A „DewK“ Thermohygrometer Erste Schritte Halten Sie bitte die folgenden Informationen bereit, wenn Sie sich mit Kundendienstfragen an eines dieser Servicezentren wenden: Modellnummer ● Seriennummer ● Spannung ● Vollständige Beschreibung des Problems ●...
-
Seite 11: Technische Daten Und Umgebungsbedingungen
2 Technische Daten und Umgebungsbedingungen Technische Daten und Umgebungsbedingungen Technische Daten Temperaturbereich 0 °C bis 50 °C Genauigkeit der 16 °C bis 24 °C (60,8 °F bis 75,2 °F): ±0,125 °C (±0,225 °F) [kalibriert] Temperaturmessung 0 °C bis 16 °C (32 °F bis 60,8 °F): ±0,5 °C (±0,9 °F) [unkalibriert, typisch] (Modell „H“) 24 °C bis 50 °C (75,2 °F bis 122 °F): ±0,5 °C (±0,9 °F) [unkalibriert, typisch] Genauigkeit der... -
Seite 12: Umgebungsbedingungen
„Wartung“ der Bedienungsanleitung zu finden. Um die optimale Genauigkeit zu erzielen, muss das Gerät innerhalb des Kalibrierbereiches der Sensoren für Temperatur und relative Feuchte verwendet werden. 1620A DewK Betriebstemperaturbereich 0 °C bis 50 °C (32 °F bis 122 °F) ●... -
Seite 13: Schnellstart
3 Schnellstart Schnellstart In diesem Abschnitt werden die grundlegenden Schritte für die Einrichtung und den Betrieb des Thermohygrometers erläutert. Auspacken Das Thermohygrometer vorsichtig auspacken und sicherstellen, dass alle Komponenten vorhanden und in zufriedenstellendem Zustand sind. Die folgenden Teile müssen vorhanden sein: Thermohygrometer, Modell 1620A ●... -
Seite 14: Einbau.der.batterie
1620A „DewK“ Thermohygrometer Erste Schritte Einbau der Batterie Die mitgelieferte Batterie in das Batteriefach an der Rückseite des Gerätes einsetzen, um bei einer Unterbrechung der Stromversorgung kontinuierliche Messungen zu gewährleisten. Es wird die Verwendung einer standardmäßigen 9 V Alkalibatterie (NEDA 1604A oder IEC 6LR61) empfohlen. -
Seite 15: Teile Und Bedienelemente

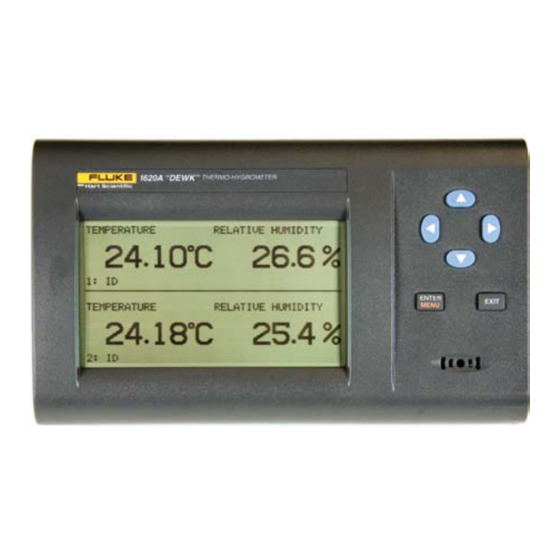

4 Teile und Bedienelemente Teile und Bedienelemente In diesem Abschnitt werden die Funktionen der verschiedenen Ausstattungsmerkmale des Thermohygrometers erläutert. Frontplatte Die Tasten ENTER/MENU und EXIT sowie die Pfeiltasten Auf/Ab/Links/Rechts auf der Frontplatte des Gerätes dienen der Auswahl und Änderung der Funktionen des Thermohygrometers (siehe Abbildung 1). -
Seite 16: Oberseite
1620A „DewK“ Thermohygrometer Erste Schritte Bei Anzeige des Menüsystems haben die Tasten folgende Funktionen: ENTER/MENU (Eingabe/Menü) - Diese Taste dient der Auswahl einer Menüoption, dem Akzeptieren einer Auswahl oder dem Speichern eines geänderten Parameters. EXIT (Beenden) - Diese Taste dient dem Verlassen eines Menüs oder Fensters oder dem Verwerfen von Änderungen an einem Parameter. - Seite 17 4 Teile und Bedienelemente LAN-Anschluss - Diese RJ45-Buchse ermöglicht den Anschluss des Gerätes an ein Ethernet- IP-Netzwerk für die Fernbedienung sowie den Abruf von Daten vom Gerät. Der Anschluss ist mit zwei LED-Anzeigen versehen. Die untere LED zeigt den Verbindungsstatus an: Aus für keine Verbindung, gelb für 10 Mbps und grün für 100 Mbps.
-
Seite 18: Rückplatte
1620A „DewK“ Thermohygrometer Erste Schritte Rückplatte An der Rückplatte sind der Ständer, der Netzschalter, das Batteriefach sowie Produktinformationen, einschließlich der Seriennummer, zu finden. Ständer - Der Ständer kann verwendet werden, um das Thermohygrometer auf einer flachen Oberfläche angewinkelt aufzustellen. Batteriefach - Im Batteriefach ist eine 9 V Alkalibatterie untergebracht, die bei einer Unterbrechung der Stromversorgung kontinuierliche Messungen gewährleistet. -
Seite 19: Schnelltasten
4 Teile und Bedienelemente Schnelltasten Bei Anzeige des Hauptbildschirms haben die Tasten folgende Funktionen: ENTER/MENU (Eingabe/Menü) - Diese Taste dient der Anzeige der Menüoptionen. EXIT (Beenden) - Diese Taste dient der Anzeige des Alarmfensters. Wenn das Alarmfenster aktiv ist, kann die Exit-Taste verwendet werden, um zum Hauptbildschirm zurückzukehren, ohne die Alarmereignisse zu löschen. - Seite 20 1620A „DewK“ Thermohygrometer Erste Schritte 2361 Ersatznetzteil, 100-240 V Wechselstrom auf 12 V Gleichstrom ● 9936A LogWare III, Einzellizenz für einen PC ● 9936A-L1 Lizenz, LogWare III, Einzelpack ● 9936A-L5 Lizenz, LogWare III, Fünferpack ● 9936A-L10 Lizenz, LogWare III, Zehnerpack ●...
-
Seite 21: Allgemeine Betriebsanweisungen
5 Allgemeine Betriebsanweisungen Allgemeine Betriebsanweisungen In diesem Abschnitt wird der grundlegende Betrieb des Thermohygrometers erläutert. Detaillierte Betriebsanweisungen für das Thermohygrometer sind in den Abschnitten 7 und 8 der Bedienungsanleitung zu finden. In Abschnitt 7 sind die Menüstruktur und die in der Menüstruktur verfügbaren Funktionen erläutert, und Abschnitt 8 enthält Ausführungen zum ferngesteuerten Betrieb des Thermohygrometers über die Kommunikationsschnittstelle. -
Seite 22: Sensorkonfiguration
1620A „DewK“ Thermohygrometer Erste Schritte Die Batterie wie folgt ein- bzw. ausbauen: Die Stromversorgung ausschalten und das Gleichstromkabel abklemmen. Das Thermohygrometer umdrehen, um Zugang zum Batteriefach an der Geräterückseite zu erhalten. Die Batterieabdeckung leicht eindrücken und abziehen. Die alte Batterie, falls vorhanden, an der Unterseite anheben und aus dem Fach entnehmen. -
Seite 23: Anzeigedisplay
5 Allgemeine Betriebsanweisungen Anzeigedisplay Die Anzeige des Thermohygrometers wurde werkseitig mit sechs standardmäßigen Bildschirmlayouts konfiguriert. Der Anwender kann bis zu 16 Bildschirmlayouts aktivieren und konfigurieren und damit eine Vielzahl von numerischen und grafischen Formaten darstellen. Aktivierte Bildschirmlayouts können mithilfe der Tasten l und r schnell auf dem Hauptbildschirm ausgewählt werden. -
Seite 24: Genauigkeit.der.sensoren
1620A „DewK“ Thermohygrometer Erste Schritte Der Sensor ist mit einem Speicherbaustein ausgestattet, in dem Angaben zum Sensor gespeichert sind. Diese Daten werden automatisch an das Thermohygrometer übertragen, wenn der Sensor an das Gerät angeschlossen wird. Damit wird gewährleistet, dass die zum Messen und Berechnen der Temperatur und Feuchte verwendeten Einstellungen stets mit den Spezifikationen des verwendeten Sensors übereinstimmen. - Seite 25 5 Allgemeine Betriebsanweisungen Die Eigenerwärmung ist zum Teil von der Luftgeschwindigkeit in der Umgebung des Sensors abhängig. Der Sensor wird bei nahezu unbewegter Luft kalibriert. Unterschiedliche Luftgeschwindigkeiten können zu Unterschieden in der gemessenen Temperatur des Sensors führen: bis zu ±0,06 °C bei Geschwindigkeiten von 0 bis 10 cm/s. Hohe Luftgeschwindigkeiten können zu noch größeren Abweichungen führen, die bis zu 0,15 °C unter der bei niedrigen Geschwindigkeiten gemessenen Temperatur liegen können.
