RS-485-Bus
Die RS-485-Definition schreibt differenzielle
(symmetrische) massebezogene Datenleitungen vor. Aus
diesem Grund verfügt dieser Bus über eine bessere
Störfestigkeit als der RS-232. Die Impedanz zwischen
den Leitungen beträgt 120 Ω. Der RS-485-Standard
gestattet den Anschluss mehrerer Sender und Empfänger
am selben Bus. Die Datenübertragung erfolgt zu einem
dedizierten Empfänger. Der Datenverkehr erfolgt nicht
kontinuierlich.
Zur Überprüfung dieses Bustyps sind die ScopeMeter-
Kanäle A und B eingeschaltet und DC angelegt.
Empfohlen werden die 10:1-Tastköpfe von Fluke.
Schließen Sie die Tastköpfe wie unten gezeigt an.
DATA +
DATA -
DATA GND

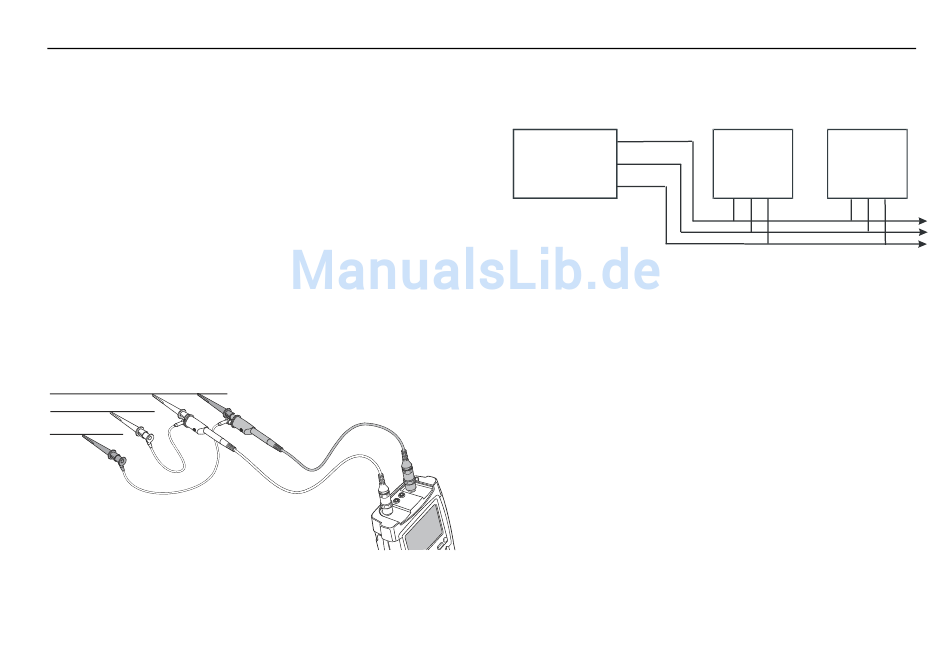

Zum Systemaufbau des RS-485-Busses siehe die
nachstehende Abbildung.
DATA +
DATA -
CONTROLLER
GND
Modbus IEA-485/-RS-485
A
Anhänge
Bushealth-Messungen
DEVICE 1
DEVICE 2
A-13
