Fluke 19xC-2x5C
Bedienungs-Handbuch
Ethernet Coax/10Base2

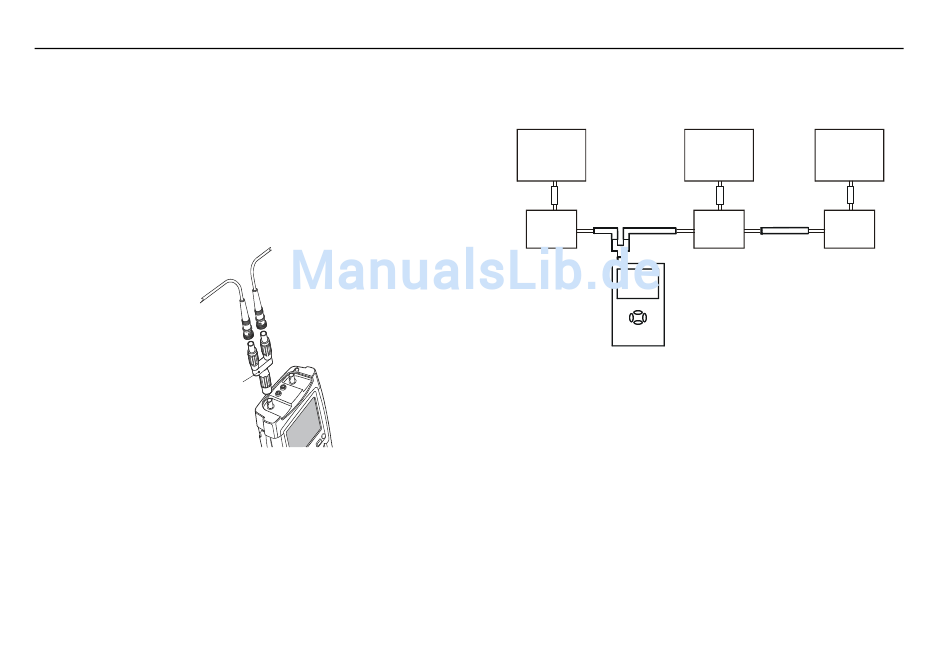

Zur Überprüfung dieses Bustyps ist der ScopeMeter-
Kanal eingeschaltet und DC angelegt. Verwenden Sie für
den Anschluss des zu prüfenden Systems einen Adapter
BNC-Stecker auf BNC-Doppelbuchse PM9083 (T-Stück,
optional) sowie ein zusätzliches BNC-Kabel (PM9092,
optional), wie in der nachstehenden Abbildung gezeigt.
Ethernet coax
PM9093
Bedenken Sie, dass bei Ethernet die Verbindung bei
normalem Betrieb nur für wenige Sekunden unterbrochen
werden darf. Der Datenverkehr erfolgt in der Regel
kontinuierlich.
A-10
Ethernet coax
In der nachstehenden Abbildung ist der typische
Busaufbau dargestellt.
DEVICE 1
COAX
COAX
PASSIVE
TAP
PM9083
DEVICE 2
DEVICE 3
COAX
PASSIVE
PASSIVE
TAP
TAP
