Durchführen von Strommessungen
Sie können den Strom sowohl im Oszilloskop-Betrieb als
auch im Multimeter-Betrieb messen. Der Oszilloskop-Betrieb
hat den Vorteil, daß während der gesamten Messung zwei
Signalformen auf der Anzeige dargestellt werden.
Der Meter-Betrieb hat den Vorteil einer höheren
Auflösung.
Im nachstehenden Beispiel wird eine typische Strom-
messung in der Meter-Betriebsart beschrieben.
Warnung
Lesen Sie erst die Anweisungen zu der von
Ihnen benutzten Stromzange sorgfältig durch.
Zum Einstellen Ihres Meßgeräts gehen Sie bitte folgender-
maßen vor:
Schließen Sie eine Stromzange (z.B. die
1
wahlweise erhältliche Stromzange vom Typ i-400)
an die 4-mm-Bananensteckerbuchsen an und
Klemmen Sie die Backen der Stromzange um den
zu messenden Leiter.
Achten Sie darauf, daß der rote und der schwarze
Steckverbinder der Stromzange mit der roten und
der schwarzen Bananensteckerbuchsen des
Meßgeräts übereinstimmen. (Siehe Abbildung 14.)
Verwendung der Multimeter-Funktionen
Durchführen von Multimeter-Messungen
Blenden Sie die
2
Tastenbeschriftungen ein.

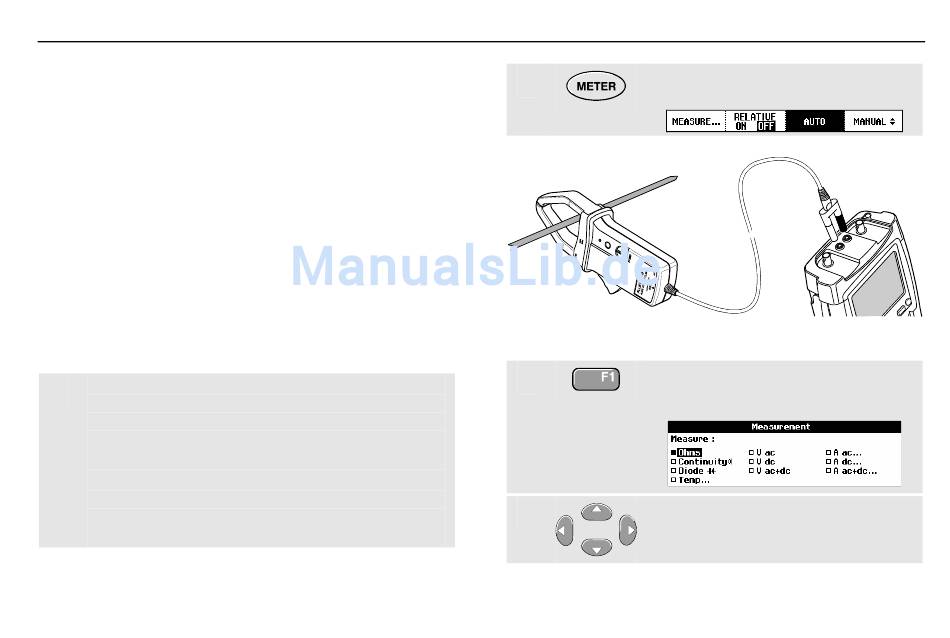

Abbildung 14. Meßanordnung
3
Öffnen Sie das Menü Measurement
(Messung).
Markieren Sie die Option A ac....
4
2
-Menü-
METER
29
