Schrittweises Wiederholen
Gehen Sie folgendermaßen vor, um durch die letzten
Oszilloskop-Schirmbilder zu gehen:
1
Wählen Sie im Oszilloskop-Betrieb
(Scope) das Menü
(Wiederholen).
Wie Sie feststellen werden, wird
das Oszillogramm fixiert und wird
im oberen Anzeigebereich
eingeblendet (siehe Abbildung 22).
2
Gehen Sie durch die vorherigen
Schirmbilder.
3
Gehen Sie durch die nachfolgenden
Schirmbilder.
Wie Sie sehen, wird im unteren Anzeigebereich die
Replay- oder Wiederholungs-Leiste mit der einschlägigen
Bildnummer und der zugehörigen Zeitangabe angezeigt:
42
REPLAY
REPLAY
Die Replay- oder Wiederholungs-Leiste symbolisiert alle
100 gespeicherten Schirmbilder. Das Symbol
das auf der Anzeige dargestellte Schirmbild (in diesem
Beispiel:
teilweise weiß sein sollte, befinden sich noch keine 100
Schirmbilder im Speicher.
Jetzt können Sie die Zoom-Funktion und die Cursor-
Funktion für eine eingehendere Betrachtung des Signals
verwenden.

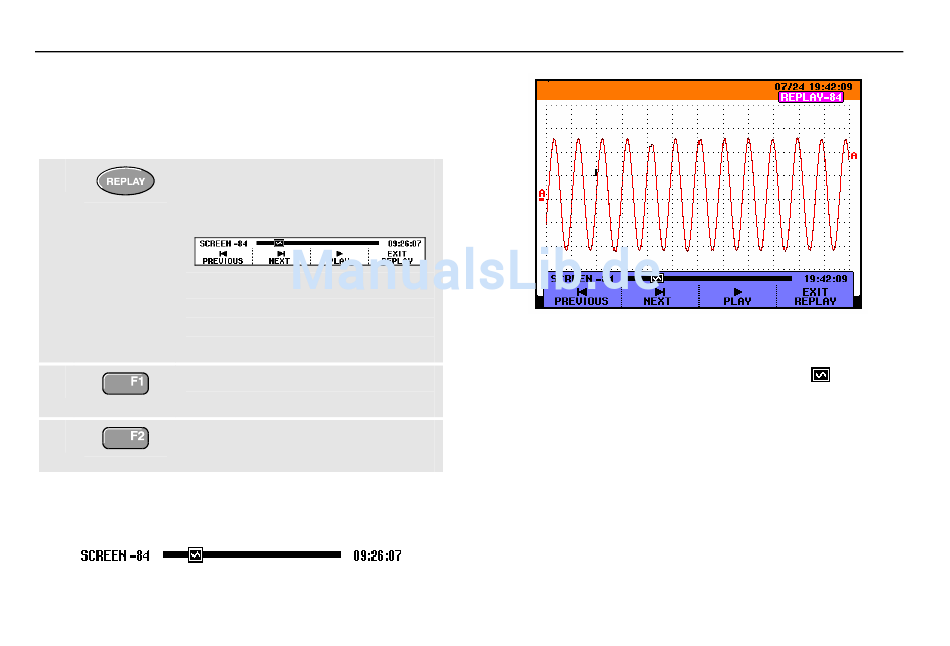

Abbildung 22. Wiederholen einer Signalform
[Schirmbild 84]). Wenn die Leiste
SCREEN -84
steht für
