Durchführen von Anstiegszeit-Messungen
Gehen Sie folgendermaßen vor, um die Anstiegszeit zu
messen:
1
Blenden Sie im Oszilloskop-Betrieb
(Scope) die Beschriftungen der
Cursortasten ein.
2
Drücken Sie diese Taste, um
(Anstiegszeit) zu markieren. Wie
Sie sehen, werden jetzt zwei
horizontale Cursors angezeigt.
3
Für mehrere Schreibspuren wählen
Sie die erforderliche Schreibspur A,
B oder M (wenn eine
mathematische Funktion aktiv ist).
4
Wählen Sie MANUAL oder AUTO
(daraufhin werden automatisch die
Schritte 5 bis 7 ausgeführt).
Anwendung der Funktionen Replay, Zoom und Cursors
Durchführen von Cursor-Messungen
5
6
7
Der Meßwert zeigt die Anstiegszeit von 10 % auf 90 % der
Schreibspuramplitude an.

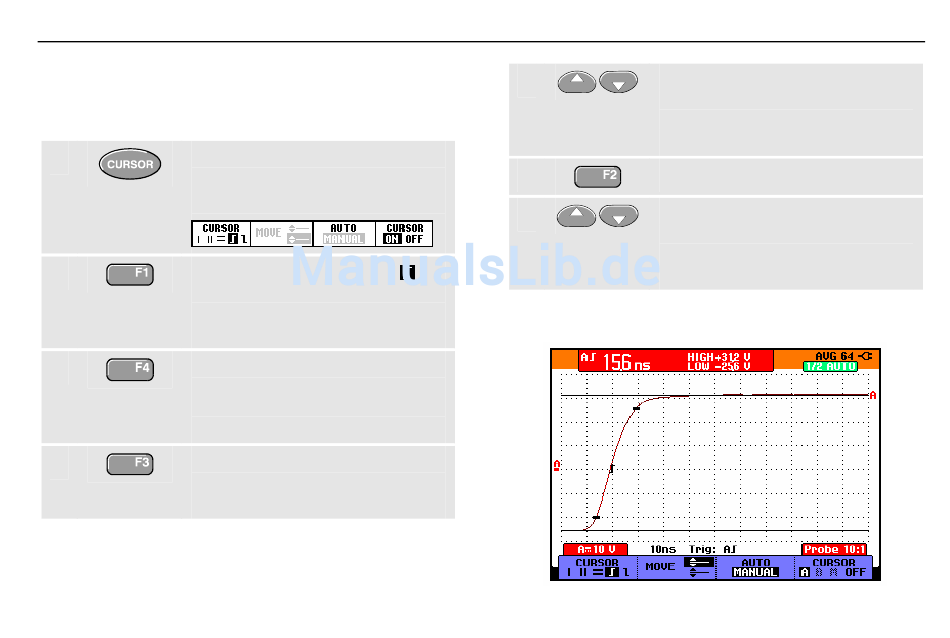

Abbildung 26. Anstiegszeitmessung
Verschieben Sie den oberen Cursor
auf 100 % der Schreibspurhöhe.
Bei 90 % wird eine Marke
angezeigt.
Markieren Sie den anderen Cursor.
Verschieben Sie den unteren
Cursor auf 0 % der Signalhöhe.
Bei 10 % wird eine Marke
angezeigt.
4
49
