Fluke 19xC-2x5C
Bedienungs-Handbuch
Foundation H1-Bus
Die Tastkopf-Standardeinstellung ist 10:1. Verwenden Sie
den 10:1-Tastkopf von Fluke.
1
Schließen Sie den roten Tastkopf an Eingang A
des Messgeräts an.
2
Schließen Sie die Tastkopf-Masseleitung am
Pluspol (+) des H1-Busses an.
3
Schließen Sie die Messspitze am Minuspol (-)
des H1-Busses an.
DATA +
DATA -

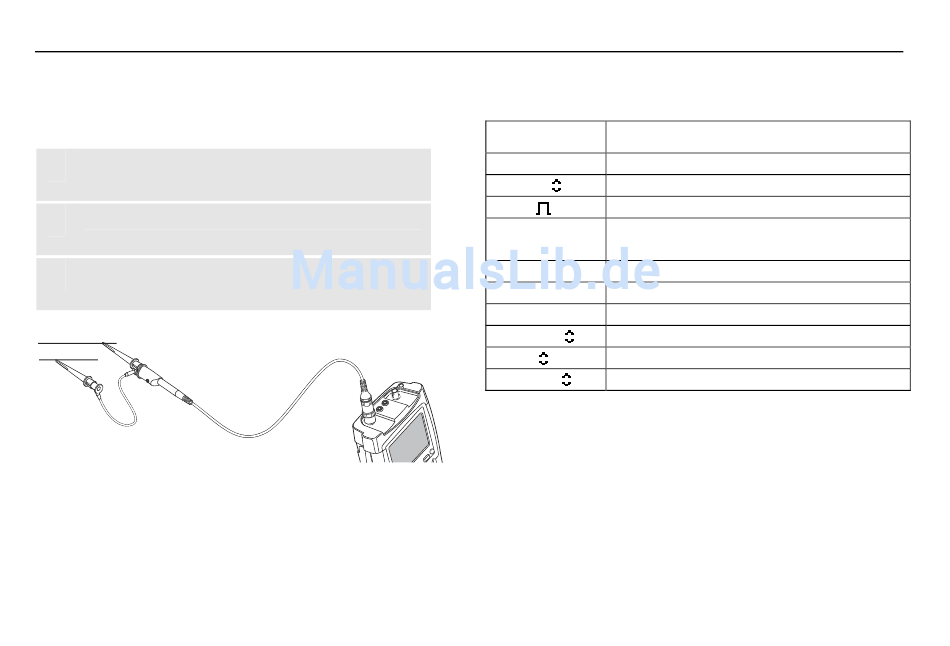

Abbildung 41. Foundation H1-Bus-Messverbindungen
76
Tabelle 7. Geprüfte Foundation H1-Bus-
Signaleigenschaften
Signal
V-Level Bias
Vorspannung
V-Level
Spannung Spitze-Spitze
Data
Bitbreite
Rise
Anstiegszeit als Prozentanteil der
Bitbreite
Fall
Abfallzeit als Prozentanteil der Bitbreite
Jitter
Jitter-Verzerrung
Signal Dist.
Signalverzerrung
Noise-HF
Hochfrequenzrauschen >39,1 kHz
Noise
Mittelfrequenzrauschen 7,8-39,1 kHz
Noise-LF
Niederfrequenzrauschen < 7,8 kHz
Hinweis
Am Bus herrscht in der Regel kontinuierlicher
Datenverkehr.
Beschreibung
