Profibus PA/31,25 kBit/s
Der Profibus PA (Process Automation) ist für die
Prozesssteuerung mit dem Schwerpunkt
Explosionsschutz optimiert. Die Kabel sind mit „Data +"
und „Data –" gekennzeichnet und übertragen eine
Gleichspannung mit überlagerten Daten. Außerdem gibt
es reine Gleichspannungskabel. Der Datenverkehr erfolgt
kontinuierlich.
Zur Überprüfung dieses Bustyps ist der ScopeMeter-
Kanal A eingeschaltet und wechselweise AC für Daten
oder DC zum Prüfen der Gleichspannungsversorgung
angelegt. Empfohlen wird der 10:1-Tastkopf von Fluke.

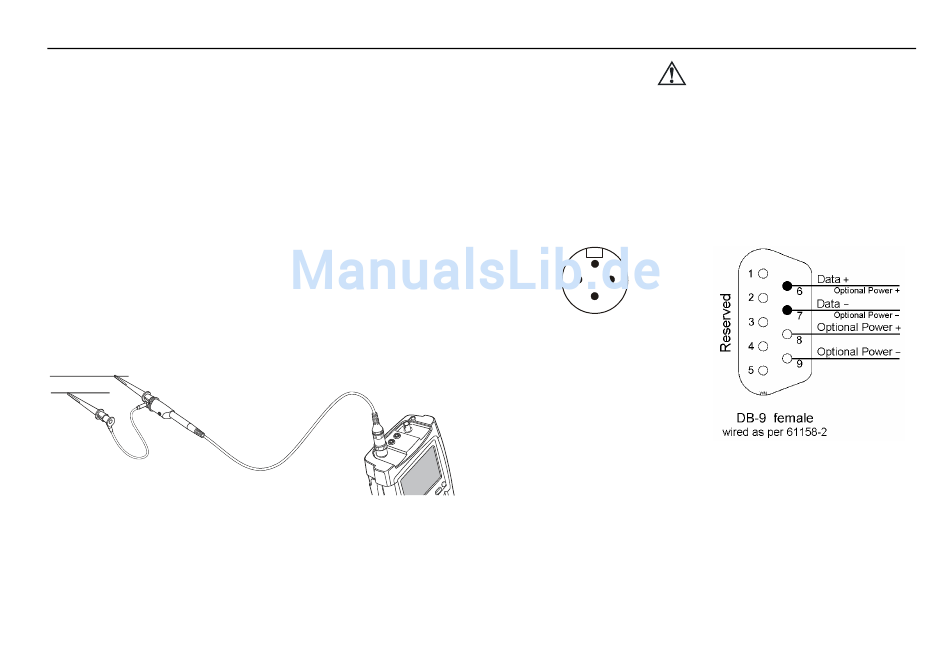

Schließen Sie den Tastkopf wie unten gezeigt an.
DATA +
DATA -
Warnung
Achten Sie beim Planen von Prüfungen auf
diesem Bustyp darauf, dass die
entsprechenden Sicherheitsbestimmungen
eingehalten werden.
Die nachstehenden Abbildungen zeigen einige
Anschlussbeispiele.
A
D
B
C
Connector acc. IEC61158-2
for harsh environment
(fixed device side, male contacts)
A: Data + and Power
B: Data - and Power
C: Optional Power +
D: Optional Power -
A
Anhänge
Bushealth-Messungen
A-9
