Wiederholen Sie die Schritte 2 und 3 und fahren Sie wie
folgt fort:
5
Wählen Sie mit den Pfeiltasten die
Option Probe Cal (Tastkopf-
Kalibrierung) aus und bestätigen
Sie Ihre Auswahl.
Es erscheint eine Meldung, in der Sie gefragt werden, ob
Sie die 10:1-Tastkopf-Kalibrierung starten möchten.
6
Starten Sie die Tastkopf-
Kalibrierung.
Es erscheint eine Meldung, in der der Anschluß des
Tastkopfs erläutert wird. Verbinden Sie den roten
10:1-Spannungstastkopf an der roten Buchse von Eingang
A mit der roten Bananensteckerbuchse. Verbinden Sie
den Bezugsleiter mit der schwarzen Bananenstecker-
buchse. (Siehe Abbildung 61.)

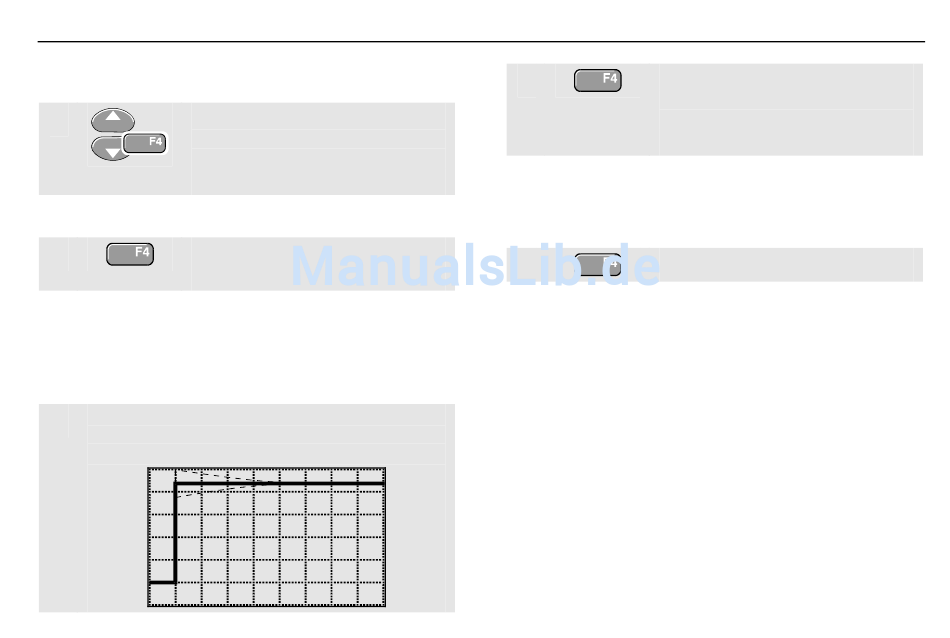

Stellen Sie die Abgleichschraube am Gehäuse
7
des Tastkopfs so ein, daß ein reines
Rechtecksignal angezeigt wird.
Kalibrieren der Spannungstastköpfe
8
Fahren Sie mit der DC-Kalibrierung
fort. Die automatische DC-Kalibrie-
rung ist nur für 10:1-Spannungs-
tastköpfe möglich.
Das Meßgerät kalibriert sich selbst automatisch auf den
Tastkopf. Während der Kalibrierung sollen Sie den
Tastkopf nicht berühren. Eine Meldung zeigt an, wann die
DC-Kalibrierung erfolgreich abgeschlossen ist.
9
Kehren Sie zurück.
Wiederholen Sie den Vorgang für den grauen
10:1-Spannungstastkopf. Verbinden Sie den grauen
10:1-Spannungstastkopf an der grauen Buchse von
Eingang B mit der roten Bananensteckerbuchse.
Verbinden Sie den Bezugsleiter mit der schwarzen
Bananensteckerbuchse.
Wenn Sie 100:1-Spannungstastköpfe benutzen,
sollen Sie für eine Einstellung die
100:1-Abschwächung wählen.
