Die Anzeige Eye-Pattern öffnen
Zur Anzeige der Busspannung im Eye-Pattern-Modus
gehen Sie wie folgt vor:
1
Wählen Sie in der Hauptanzeige
den Eye-Pattern-Modus.
Anschließend sehen Sie ein Bild
wie in Abbildung 46.
Die Anzeige zeigt die Signalformen eines Zeitintervalls, die
durch eine positive wie auch negative Flanke im
Nachleucht-Modus getriggert wurden.
2
Löschen Sie die Signalformen im
Nachleucht-Modus, um sie im
Eye-Pattern-Modus anzuzeigen.
3
Öffnen Sie das Menü
Persistence .
Wählen Sie Digital Persistence:
Short, Medium, Long oder
Infinite um dynamische
Signalformen zu überwachen.
Verwendung der Bushealth-Funktion
Die Anzeige Eye-Pattern öffnen
Wählen Sie Dot-join: On oder
Off, um Ihre persönlichen
Einstellungen für die Signalform-
Darstellung auszuwählen
4
Wechseln Sie zur Anzeige
Busdaten.
5
Verlassen Sie die Anzeige
Busstabilität und wechseln Sie
zum Modus Scope/Meter.

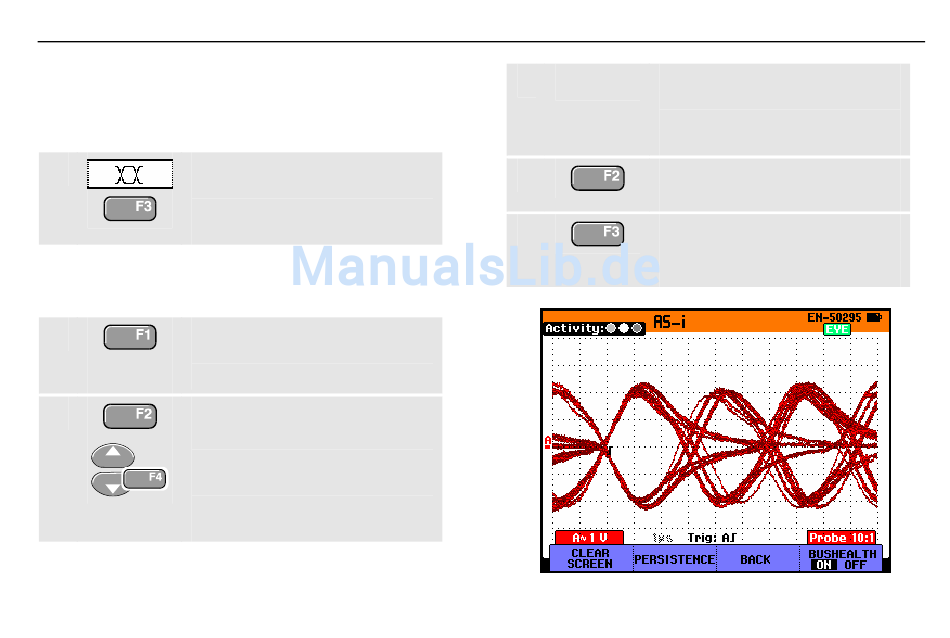

Abbildung 46. Anzeige Eye-Pattern
6
81
