Ablesen der Anzeige
In der Busdaten-Anzeige (siehe das Beispiel in Abbildung
35) wird der Status der unterschiedlichen
Signaleigenschaften angezeigt.
Die Daten sind in fünf Spalten gegliedert:
A.
Die geprüfte Signaleigenschaft, z. B.
V-Level Bias. Zu den geprüften Signaleigenschaften
für die einzelnen Busse siehe Seite 71.
B.
Die Statusanzeige, z. B.
Anzeigen siehe Tabelle 1.
C.
Der letzte Messwert, z. B. 3,5.
---
zeigt an, dass kein Messwert vorliegt
OL zeigt an, dass das Signal außerhalb des
Messbereichs liegt (Überlastung)
D.
Min Max : Der niedrigste und der höchste
gemessene Wert
E.
Limit: Der untere (links) und der obere (rechts)
Grenzwert, z. B. 18,5 31,6 V.
LIMIT *
Das Symbol * zeigt an, dass mindestens
ein Grenzwert nicht auf den Standardwert
gesetzt ist.
N/A
Zeigt an, dass der Grenzwert nicht für
diesen Bustyp gilt.
. Zur Beschreibung der
Verwendung der Bushealth-Funktion
Die Funktionstasten F1...F4 sind in Tabelle 2 erklärt.
A
B
C

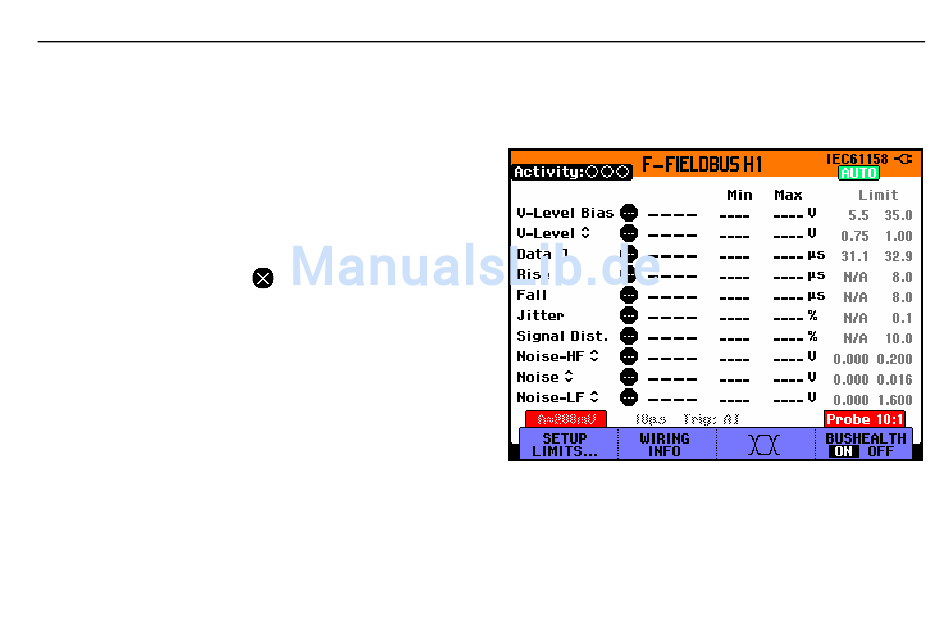

Abbildung 35. Beispiel für Feldbusdatenanzeige
6
Ablesen der Anzeige
D
E
69
