Fluke 19xC-2x5C
Bedienungs-Handbuch
AS-i-Bus
Die Tastkopf-Standardeinstellung ist 10:1. Verwenden Sie
den 10:1-Tastkopf von Fluke.
1
Schließen Sie den roten Tastkopf an Eingang A
des Messgeräts an.
2
Schließen Sie die Tastkopf-Masseleitung am
Minuspol (-) des AS-i-Busses an.
3
Schließen Sie die Messspitze am Pluspol (+)
des AS-i-Busses an.
AS-i +
AS-i -

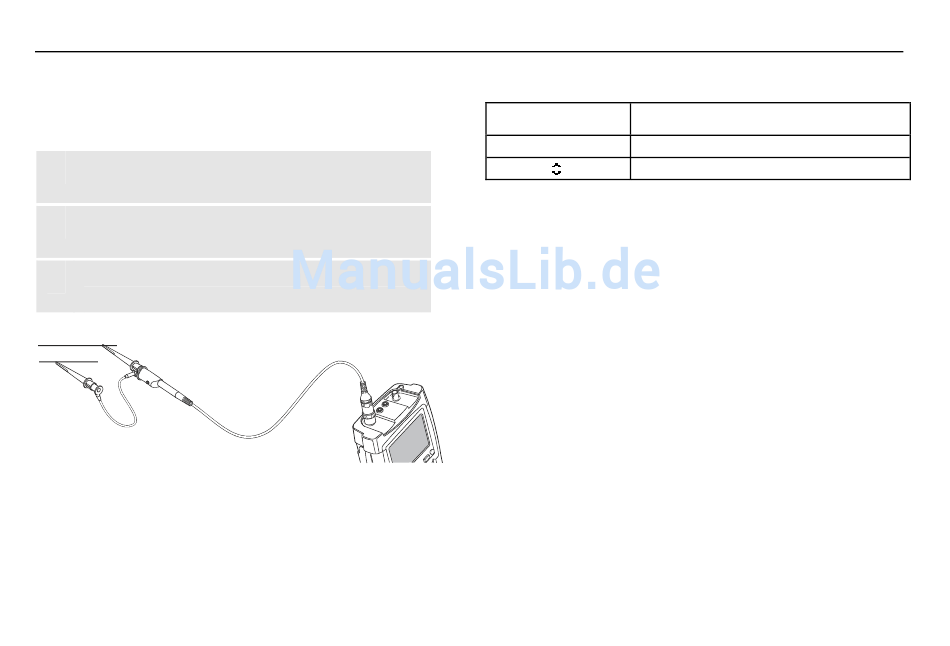

Abbildung 37. AS-i-Bus-Messverbindungen
72
Tabelle 3. Geprüfte AS-i-Bus-Signaleigenschaften
Signal
V-Level Bias
Vorspannung
V-Level
Spannung Spitze-Spitze
Hinweis
Am Bus herrscht in der Regel kontinuierlicher
Datenverkehr.
Beschreibung
