Ethernet Coax/10Base2
Die Tastkopf-Standardeinstellung ist 1:1. Verwenden Sie
die 1:1-Tastköpfe von Fluke.
1
Schließen Sie einen Adapter BNC-Stecker auf
BNC-Doppelbuchse (Fluke PM9093) an Eingang
A an.
2
Schließen Sie den Ethernet-Bus wie unten
gezeigt mit einem zusätzlichen Koaxialkabel an.
Ethernet coax
PM9093

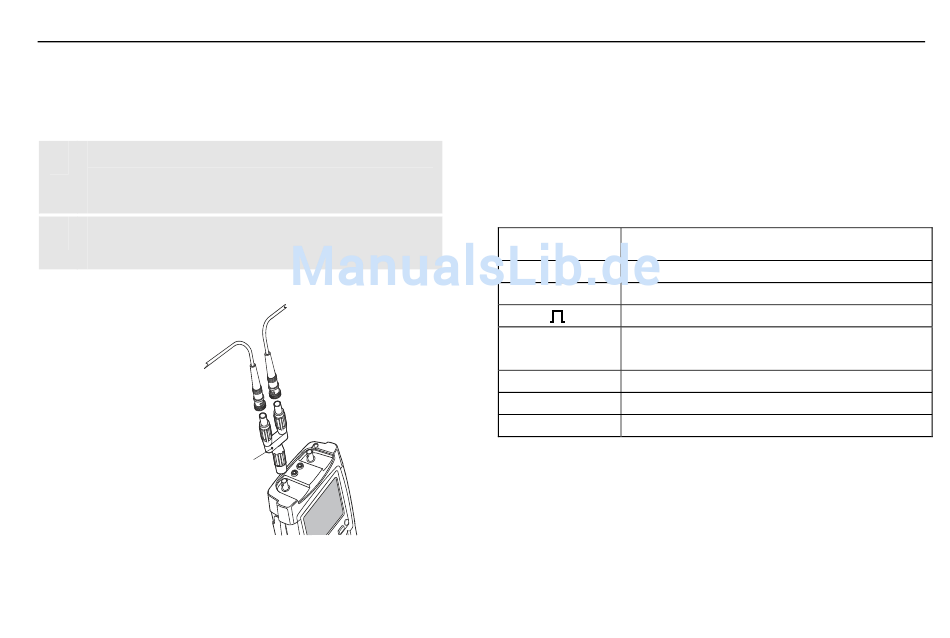

Abbildung 44. Ethernet-Bus-Messverbindungen
Ethernet coax
Verwendung der Bushealth-Funktion
Eingangsanschlüsse und geprüfte Signale
Vorsicht
Während des normalen Betriebs darf die
Ethernet-Verbindung nur für wenige
Sekunden unterbrochen werden.
Tabelle 10. Geprüfte Ethernet-Coax-Bus-
Signaleigenschaften
Signal
V-Level High
Hoher Spannungspegel
V-Level Low
Niedriger Spannungspegel
Data
Bitbreite
Rise
Anstiegszeit als Prozentanteil der
Bitbreite
Fall
Abfallzeit als Prozentanteil der Bitbreite
Jitter
Jitter-Verzerrung
Signal Dist.
Signalverzerrung
Am Ethernet-Bus herrscht in der Regel
kontinuierlicher Datenverkehr. Gelegentlich kann
der Datenverkehr am Bus auch nicht
kontinuierlich sein. Siehe Datenverkehr auf Seite
71.
Beschreibung
Hinweis
6
79
