Fluke 19xC-2x5C
Bedienungs-Handbuch

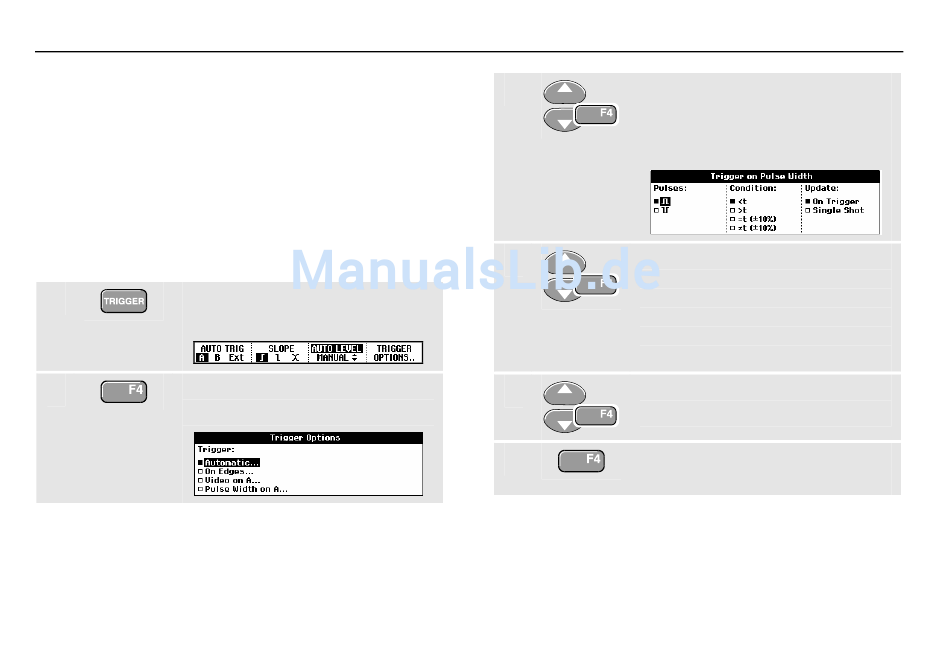

Feststellen von Fehlimpulsen
Das nächste Beispiel zeigt, wie Sie in einer Folge anstei-
gender Impulse etwaige Fehlimpulse feststellen können. In
diesem Beispiel wird vorausgesetzt, daß sich zwischen
den Anstiegsflanken der Impulse ein Abstand von 100 ms
befindet. Wenn die Zeit unbeabsichtigt auf 200 ms
ansteigen sollte, fehlt folglich ein Impuls. Um Ihr Meßgerät
zur Triggerung auf solche Fehlimpulse einzustellen, sollen
Sie es auf Lücken über ca. 150 ms triggern lassen. Gehen
Sie dazu wie folgt vor:
1
Blenden Sie die
Tastenbeschriftungen ein.
2
Öffnen Sie das Menü Trigger
Options .
64
-Menü-
TRIGGER
3
Wählen Sie Pulse Width on A...,
um das Menü Trigger on Pulse
Width (Triggerung auf Pulsbreite)
zu öffnen.
4
Wählen Sie das Symbol für einen
ansteigenden Impuls, um auf den
Zwischenraum zwischen den
ansteigenden Impulsen zu triggern.
Gehen Sie danach zur Option
Condition (Bedingung).
5
Wählen Sie >t und gehen Sie zur
Option Update (Aktualisieren).
6
Wählen Sie On Trigger (Auf
Triggerung).
