Fluke 19xC-2x5C
Bedienungs-Handbuch
Profibus DP/RS-485
Beim Profibus DP (Decentralized Periphery) handelt es
sich um einen offenen Feldbus-Standard, der in der
Verarbeitungsindustrie und der Betriebsautomatisierung
genutzt wird. Er ist im Hinblick auf Geschwindigkeit,
Effizienz und niedrige Verbindungskosten optimiert und
ermöglicht den Anschluss mehrerer Datensender und
Datenempfänger an ein durchgehendes Kabel. Der
Datenverkehr erfolgt kontinuierlich.
Zur Überprüfung dieses Bustyps sind die ScopeMeter-
Kanäle A und B eingeschaltet und DC angelegt.
Empfohlen werden die 10:1-Tastköpfe von Fluke.
Schließen Sie den Tastkopf wie unten gezeigt an.
DATA +
DATA -
DATA GND
Das Pluskabel (RxD/TxD-P, DATA +) ist in der Regel
grün und das Minuskabel (RxD/TxD-N, DATA -) rot.
A-8

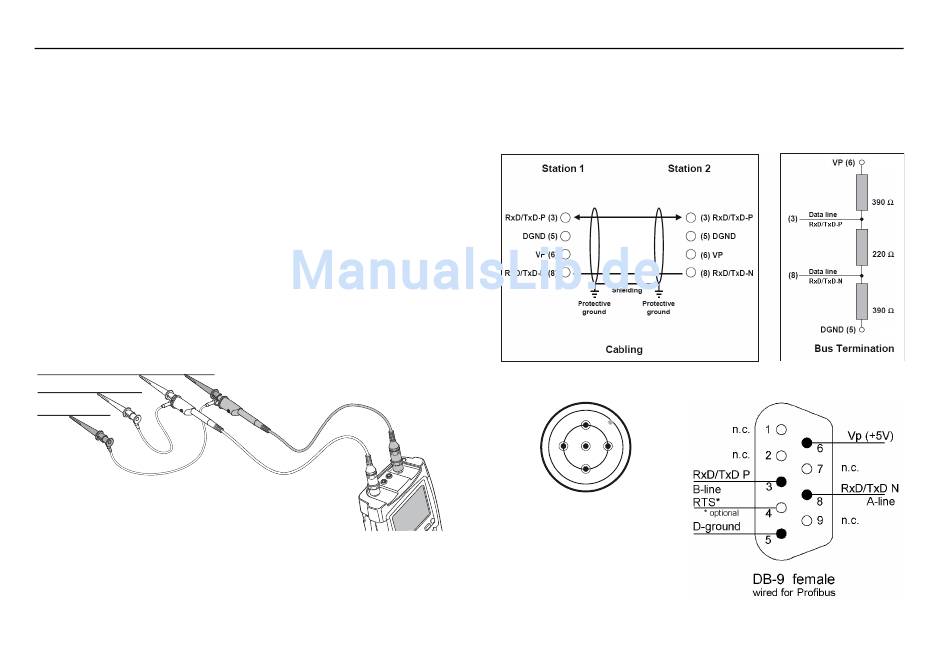

Verdrahtung und einige Anschlussbeispiele entnehmen
Sie bitte den nebenstehenden Abbildungen. Beachten
Sie, dass Kabel am Ende der Netzwerkkette oft
Abschlusswiderstände besitzen.
Green
Red
Wiring and bus termination for RS-485 transmissions in PROFIBUS
2
3
1
5
4
M12 connector for
RS-485 in IP65/67
Pin assignment:
1: VP
2: Rxd/TxD-N
3: DGND
4: RxD/TxD-P
5: Shield
