CAN-Bus
Die Tastkopf-Standardeinstellung ist 10:1. Verwenden Sie
die 10:1-Tastköpfe von Fluke.
1
Schließen Sie den roten Tastkopf an Eingang A
und den grauen Tastkopf an Eingang B des
Messgeräts an.
2
Schließen Sie die Masseleitung des Tastkopfes
an Eingang A am High-Anschluss des CAN-
Busses (CAN_H) an.
3
Schließen Sie die Messspitze des Tastkopfes an
Eingang A am Low-Anschluss des CAN-Busses
(CAN_L) an.
4
Schließen Sie die Masseleitung des Tastkopfes
an Eingang B am Masseanschluss des CAN-
Busses (CAN_GND) an.
5
Schließen Sie die Messspitze des Tastkopfes an
Eingang B am High-Anschluss des CAN-Busses
(CAN_H) an.
Hinweis
Am Bus herrscht in der Regel kontinuierlicher
Datenverkehr.
Verwendung der Bushealth-Funktion
Eingangsanschlüsse und geprüfte Signale
CAN-H
CAN-GND
CAN-L

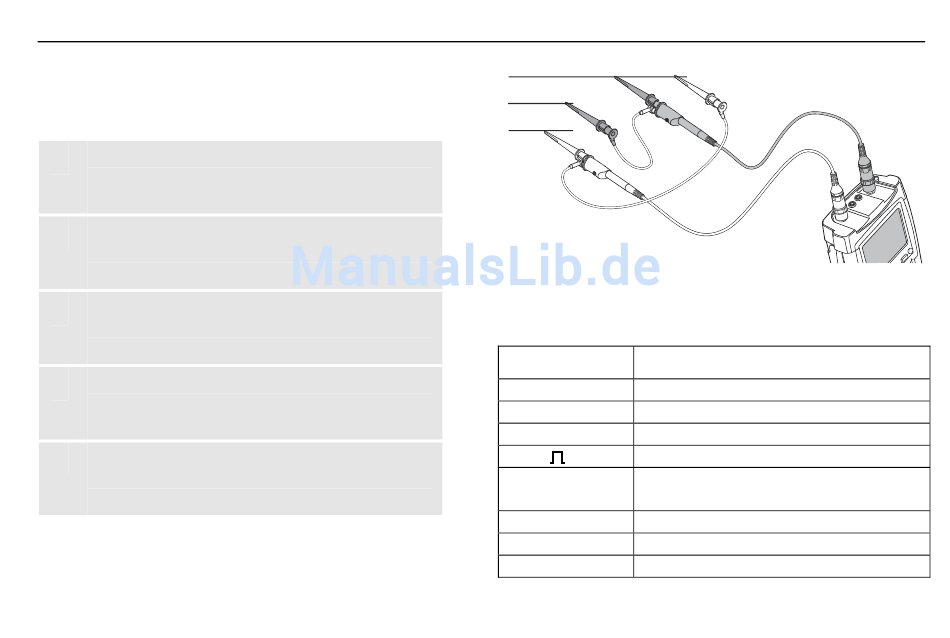

Abbildung 38. CAN-Bus-Messverbindungen
Tabelle 4. Geprüfte CAN-Bus-Signaleigenschaften
Signal
CAN Dom. H-L
Spannung H-Pegel/L-Pegel, dominant
CAN Rec. H-L
Spannung H-Pegel/L-Pegel, rezessiv
CAN-Level
Gleichtaktspannung
Data
Bitbreite
Rise
Anstiegszeit als Prozentanteil der
Bitbreite
Fall
Abfallzeit als Prozentanteil der Bitbreite
Jitter
Jitter-Verzerrung
Overshoot
Overshoot-Verzerrung
6
Beschreibung
