Tabelle 1. Statusanzeigen
Indikator 1:
(ausgefüllt) : Spannung gemessen
(leer) : keine Spannung gemessen
Indikatoren 2 und 3:
(beide leer) : keine Aktivität
(blinkend)
Das Messgerät misst/verarbeitet gerade
Daten.
Keine Messwerte verfügbar.
Prüfung erfolgreich bestanden. Die Mess-
ergebnisse liegen innerhalb von 80 % des
zulässigen Wertebereichs (Abbildung 36).
Warnung. Die Messergebnisse liegen
zwischen 80 und 100 % des zulässigen
Wertebereichs (siehe Abbildung 36).
Prüfung nicht bestanden. Die Messergebnisse
liegen außerhalb des zulässigen
Wertebereichs (siehe Abbildung 36).
70
: Anzeigen der Busaktivität.
: Aktivität

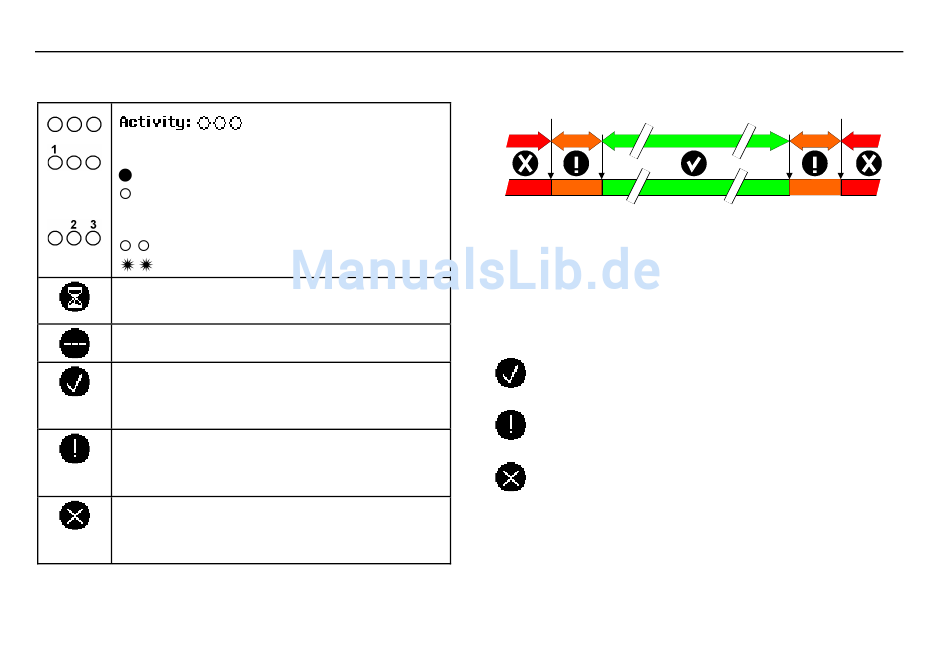

Abbildung 36 zeigt die Bushealth-Grenzwerte.
MIN
BAD
WEAK
10 %
Abbildung 36. Bushealth-Grenzwerte
Beispiel:
Die Spannung des H-Pegels eines Busses muss zwischen
+3,0 V (MIN) und +15,0 V (MAX) liegen. Je nach
Messergebnis wird folgende Statusanzeige angezeigt:
Wenn der Pegel zwischen 4,2 und 13,8 V liegt.
(10 % von 12 V = 1,2 V)
Wenn der Pegel zwischen 3 V und 4,2 V oder
zwischen 13,8 V und 15 V liegt.
Wenn weniger als 3 V oder mehr als 15 V
gemessen werden.
MAX
GOOD
WEAK
BAD
80 %
10 %
