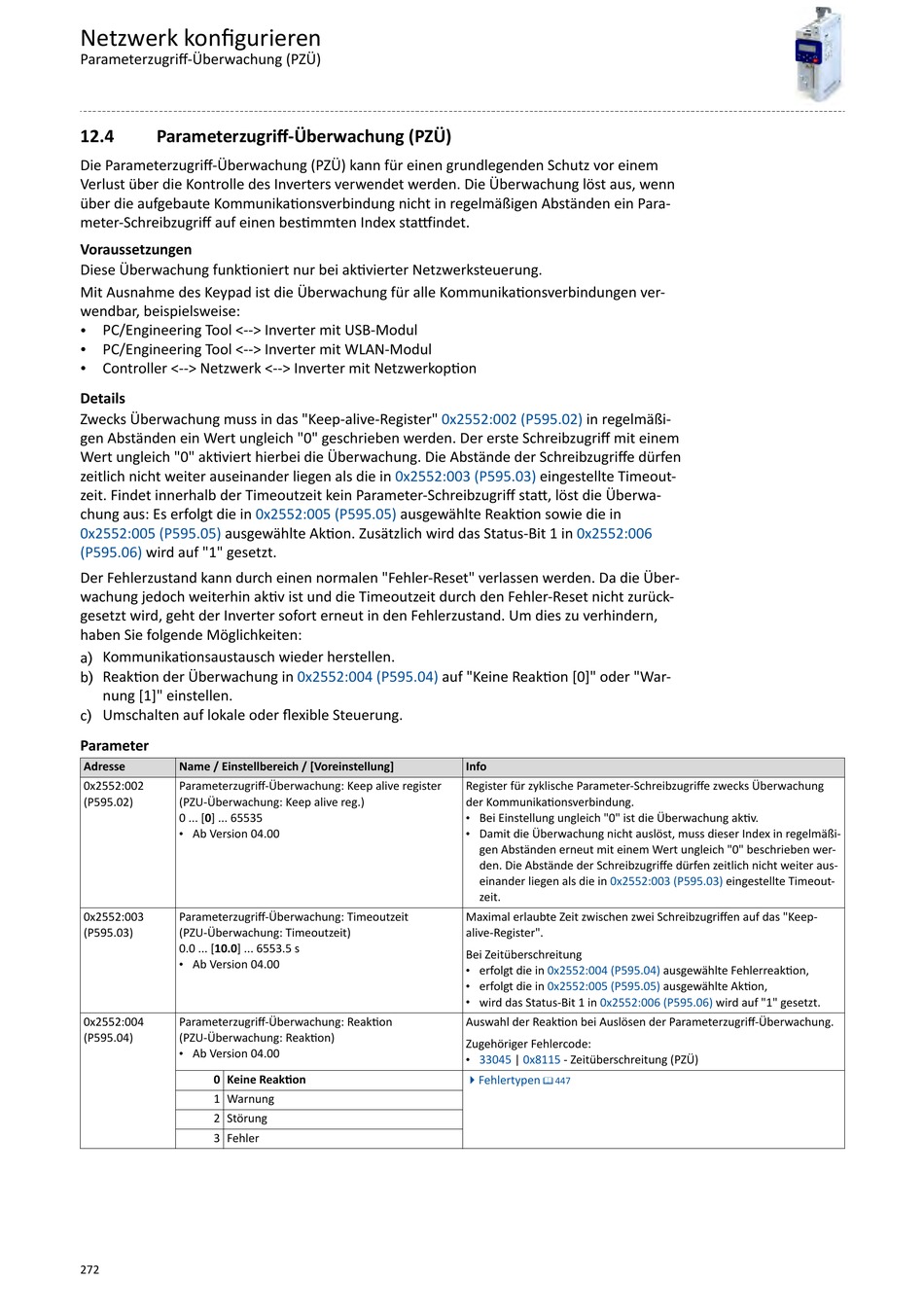

Parameterzugriff-Überwachung (PZÜ)
12.4 Parameterzugriff-Überwachung (PZÜ)
Die Parameterzugriff-Überwachung (PZÜ) kann für einen grundlegenden Schutz vor einem
Verlust über die Kontrolle des Inverters verwendet werden. Die Überwachung löst aus, wenn
über die aufgebaute Kommunikationsverbindung nicht in regelmäßigen Abständen ein Para-
meter-Schreibzugriff auf einen bestimmten Index stattfindet.
Voraussetzungen
Diese Überwachung funktioniert nur bei aktivierter Netzwerksteuerung.
Mit Ausnahme des Keypad ist die Überwachung für alle Kommunikationsverbindungen ver-
wendbar, beispielsweise:
PC/Engineering Tool <--> Inverter mit USB-Modul
•
PC/Engineering Tool <--> Inverter mit WLAN-Modul
•
Controller <--> Netzwerk <--> Inverter mit Netzwerkoption
•
Details
Zwecks Überwachung muss in das "Keep-alive-Register"
gen Abständen ein Wert ungleich "0" geschrieben werden. Der erste Schreibzugriff mit einem
Wert ungleich "0" aktiviert hierbei die Überwachung. Die Abstände der Schreibzugriffe dürfen
zeitlich nicht weiter auseinander liegen als die in
zeit. Findet innerhalb der Timeoutzeit kein Parameter-Schreibzugriff statt, löst die Überwa-
chung aus: Es erfolgt die in
0x2552:005 (P595.05) ausgewählte Aktion. Zusätzlich wird das Status-Bit 1 in
(P595.06) wird auf "1" gesetzt.
Der Fehlerzustand kann durch einen normalen "Fehler-Reset" verlassen werden. Da die Über-
wachung jedoch weiterhin aktiv ist und die Timeoutzeit durch den Fehler-Reset nicht zurück-
gesetzt wird, geht der Inverter sofort erneut in den Fehlerzustand. Um dies zu verhindern,
haben Sie folgende Möglichkeiten:
a) Kommunikationsaustausch wieder herstellen.
b) Reaktion der Überwachung in
nung [1]" einstellen.
c) Umschalten auf lokale oder flexible Steuerung.
Parameter
Adresse Name / Einstellbereich / [Voreinstellung]
0x2552:002 Parameterzugriff-Überwachung: Keep alive register
(P595.02) (PZU-Überwachung: Keep alive reg.)
0 ... [0] ... 65535
• Ab Version 04.00
0x2552:003 Parameterzugriff-Überwachung: Timeoutzeit
(P595.03) (PZU-Überwachung: Timeoutzeit)
0.0 ... [10.0] ... 6553.5 s
• Ab Version 04.00
0x2552:004 Parameterzugriff-Überwachung: Reaktion
(P595.04) (PZU-Überwachung: Reaktion)
• Ab Version 04.00
0 Keine Reaktion
1 Warnung
2 Störung
3 Fehler
272
0x2552:003 (P595.03)
0x2552:005 (P595.05) ausgewählte Reaktion sowie die in
0x2552:004 (P595.04)
0x2552:002 (P595.02) in regelmäßi-
eingestellte Timeout-
0x2552:006
auf "Keine Reaktion [0]" oder "War-
Info
Register für zyklische Parameter-Schreibzugriffe zwecks Überwachung
der Kommunikationsverbindung.
• Bei Einstellung ungleich "0" ist die Überwachung aktiv.
• Damit die Überwachung nicht auslöst, muss dieser Index in regelmäßi-
gen Abständen erneut mit einem Wert ungleich "0" beschrieben wer-
den. Die Abstände der Schreibzugriffe dürfen zeitlich nicht weiter aus-
einander liegen als die in 0x2552:003 (P595.03)
zeit.
Maximal erlaubte Zeit zwischen zwei Schreibzugriffen auf das "Keep-
alive-Register".
Bei Zeitüberschreitung
• erfolgt die in 0x2552:004 (P595.04)
• erfolgt die in 0x2552:005 (P595.05)
• wird das Status-Bit 1 in 0x2552:006 (P595.06)
Auswahl der Reaktion bei Auslösen der Parameterzugriff-Überwachung.
Zugehöriger Fehlercode:
33045 | 0x8115 - Zeitüberschreitung (PZÜ)
•
4Fehlertypen
^ 447
eingestellte Timeout-
ausgewählte Fehlerreaktion,
ausgewählte Aktion,
wird auf "1" gesetzt.
