5.7

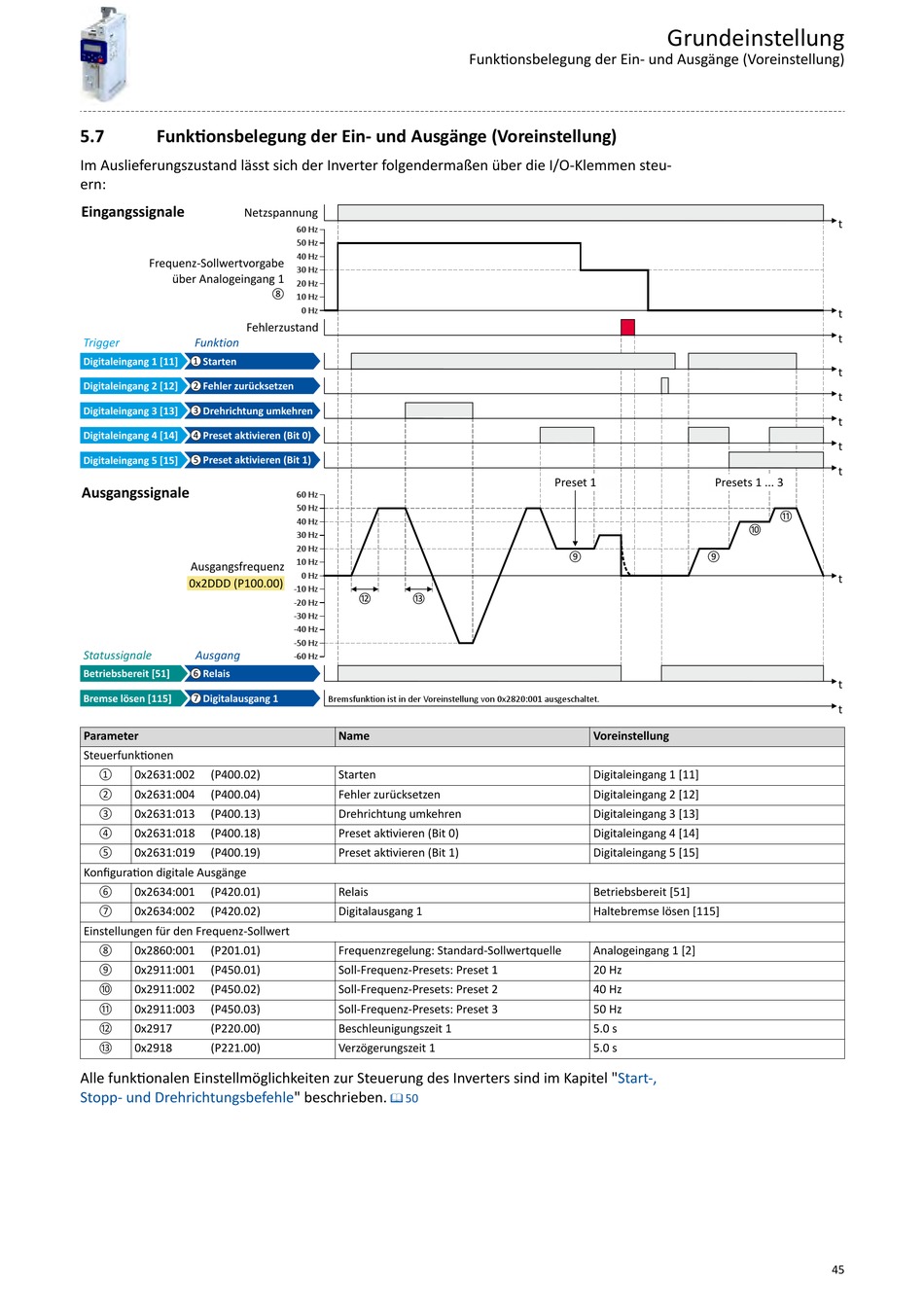

Funktionsbelegung der Ein- und Ausgänge (Voreinstellung)
Im Auslieferungszustand lässt sich der Inverter folgendermaßen über die I/O-Klemmen steu-
ern:
Eingangssignale
Netzspannung
Frequenz-Sollwertvorgabe
über Analogeingang 1
Fehlerzustand
Trigger
Funktion
Digitaleingang 1 [11]
Starten
Digitaleingang 2 [12]
Fehler zurücksetzen
Digitaleingang 3 [13]
Drehrichtung umkehren
Preset aktivieren (Bit 0)
Digitaleingang 4 [14]
Digitaleingang 5 [15]
Preset aktivieren (Bit 1)
Ausgangssignale
Ausgangsfrequenz
0x2DDD (P100.00)
Statussignale
Ausgang
Betriebsbereit [51]
Relais
Bremse lösen [115]
Digitalausgang 1
Parameter
Steuerfunktionen
0x2631:002
(P400.02)
①
0x2631:004
(P400.04)
②
0x2631:013
(P400.13)
③
0x2631:018
(P400.18)
④
0x2631:019
(P400.19)
⑤
Konfiguration digitale Ausgänge
0x2634:001
(P420.01)
⑥
0x2634:002
(P420.02)
⑦
Einstellungen für den Frequenz-Sollwert
0x2860:001
(P201.01)
⑧
0x2911:001
(P450.01)
⑨
0x2911:002
(P450.02)
⑩
0x2911:003
(P450.03)
⑪
0x2917
(P220.00)
⑫
0x2918
(P221.00)
⑬
Alle funktionalen Einstellmöglichkeiten zur Steuerung des Inverters sind im Kapitel
Stopp- und
Drehrichtungsbefehle" beschrieben.
60 Hz
50 Hz
40 Hz
30 Hz
20 Hz
10 Hz
0 Hz
60 Hz
50 Hz
40 Hz
30 Hz
20 Hz
10 Hz
0 Hz
-10 Hz
-20 Hz
-30 Hz
-40 Hz
-50 Hz
-60 Hz
Bremsfunktion ist in der Voreinstellung von 0x2820:001 ausgeschaltet.
Name
Starten
Fehler zurücksetzen
Drehrichtung umkehren
Preset aktivieren (Bit 0)
Preset aktivieren (Bit 1)
Relais
Digitalausgang 1
Frequenzregelung: Standard-Sollwertquelle
Soll-Frequenz-Presets: Preset 1
Soll-Frequenz-Presets: Preset 2
Soll-Frequenz-Presets: Preset 3
Beschleunigungszeit 1
Verzögerungszeit 1
^ 50
Funktionsbelegung der Ein- und Ausgänge (Voreinstellung)
Preset 1
Voreinstellung
Digitaleingang 1 [11]
Digitaleingang 2 [12]
Digitaleingang 3 [13]
Digitaleingang 4 [14]
Digitaleingang 5 [15]
Betriebsbereit [51]
Haltebremse lösen [115]
Analogeingang 1 [2]
20 Hz
40 Hz
50 Hz
5.0 s
5.0 s
"Start-,
Grundeinstellung
t
t
t
t
t
t
t
t
Presets 1 ... 3
t
t
t
45
