Frequenzregelung Konfigurieren; Grundeinstellung - Lenze i510 Inbetriebnahme

7

Frequenzregelung konfigurieren

7.1

Grundeinstellung

Nachfolgend sind die erforderlichen Schritte beschrieben, um die Frequenzregelung zu konfi-
gurieren.
1. In 0x6060 (P301.00) die Betriebsart "MS: Velocity mode [-2]" (Voreinstellung) einstellen.
2. In 0x2860:001 (P201.01)
3. Die ausgewählte Standard-Sollwertquelle konfigurieren.
ren
^ 83
4. Die Rampenzeiten an die Anwendung anpassen.
5. Optional: Prozessregler konfigurieren

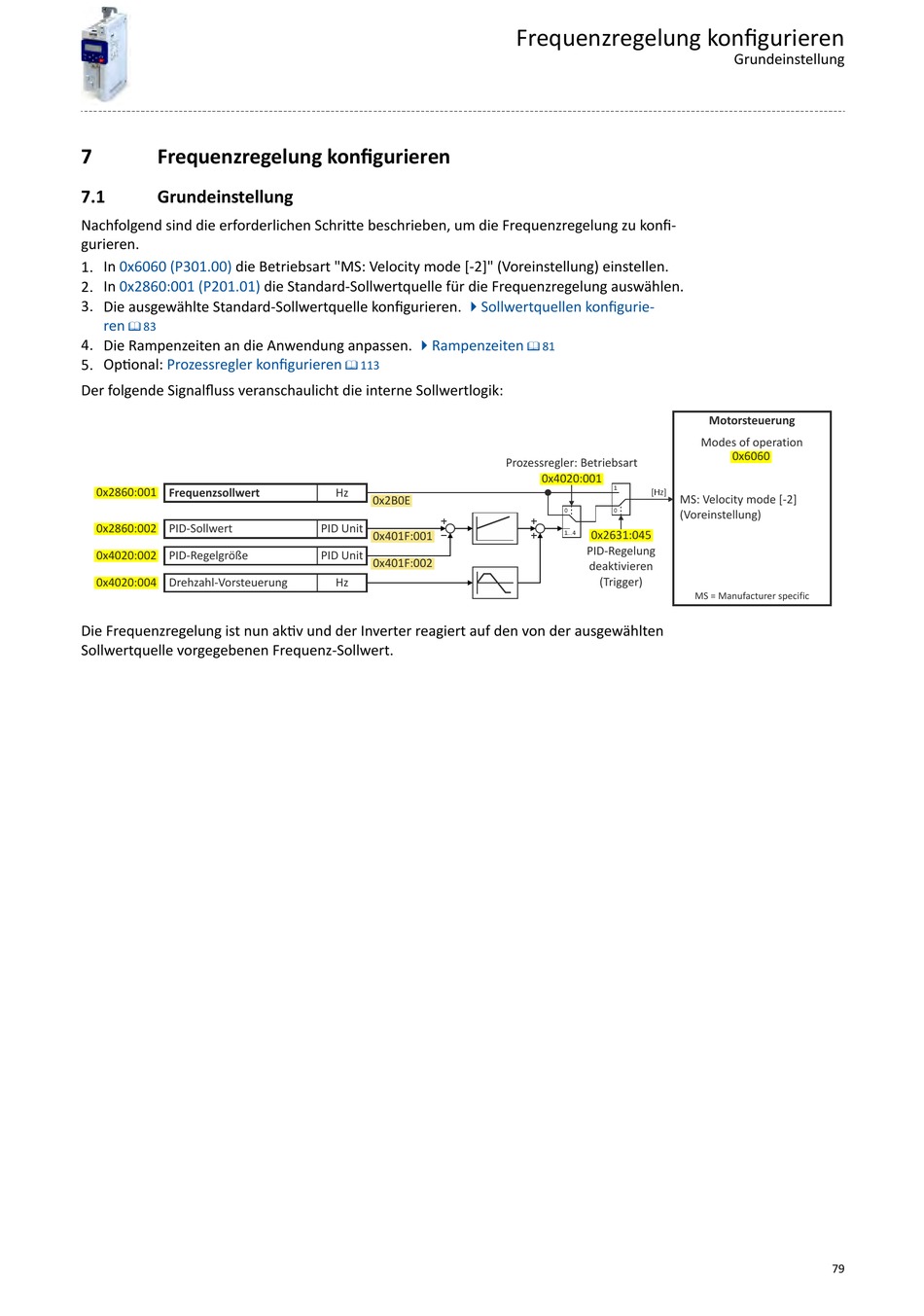

Der folgende Signalfluss veranschaulicht die interne Sollwertlogik:
0x2860:001
Frequenzsollwert
0x2860:002 PID-Sollwert
0x4020:002 PID-Regelgröße
0x4020:004 Drehzahl-Vorsteuerung
Die Frequenzregelung ist nun aktiv und der Inverter reagiert auf den von der ausgewählten
Sollwertquelle vorgegebenen Frequenz-Sollwert.
die Standard-Sollwertquelle für die Frequenzregelung auswählen.
4Rampenzeiten
^ 113
Hz
0x2B0E
PID Unit
0x401F:001
PID Unit
0x401F:002
Hz
Frequenzregelung konfigurieren
4Sollwertquellen konfigurie-
^ 81
Prozessregler: Betriebsart
0x4020:001
1
0 0
0x2631:045
1...4
PID-Regelung
deaktivieren
(Trigger)
Grundeinstellung
Motorsteuerung
Modes of operation
0x6060
[Hz]
MS: Velocity mode [-2]
(Voreinstellung)
MS = Manufacturer specific
79
