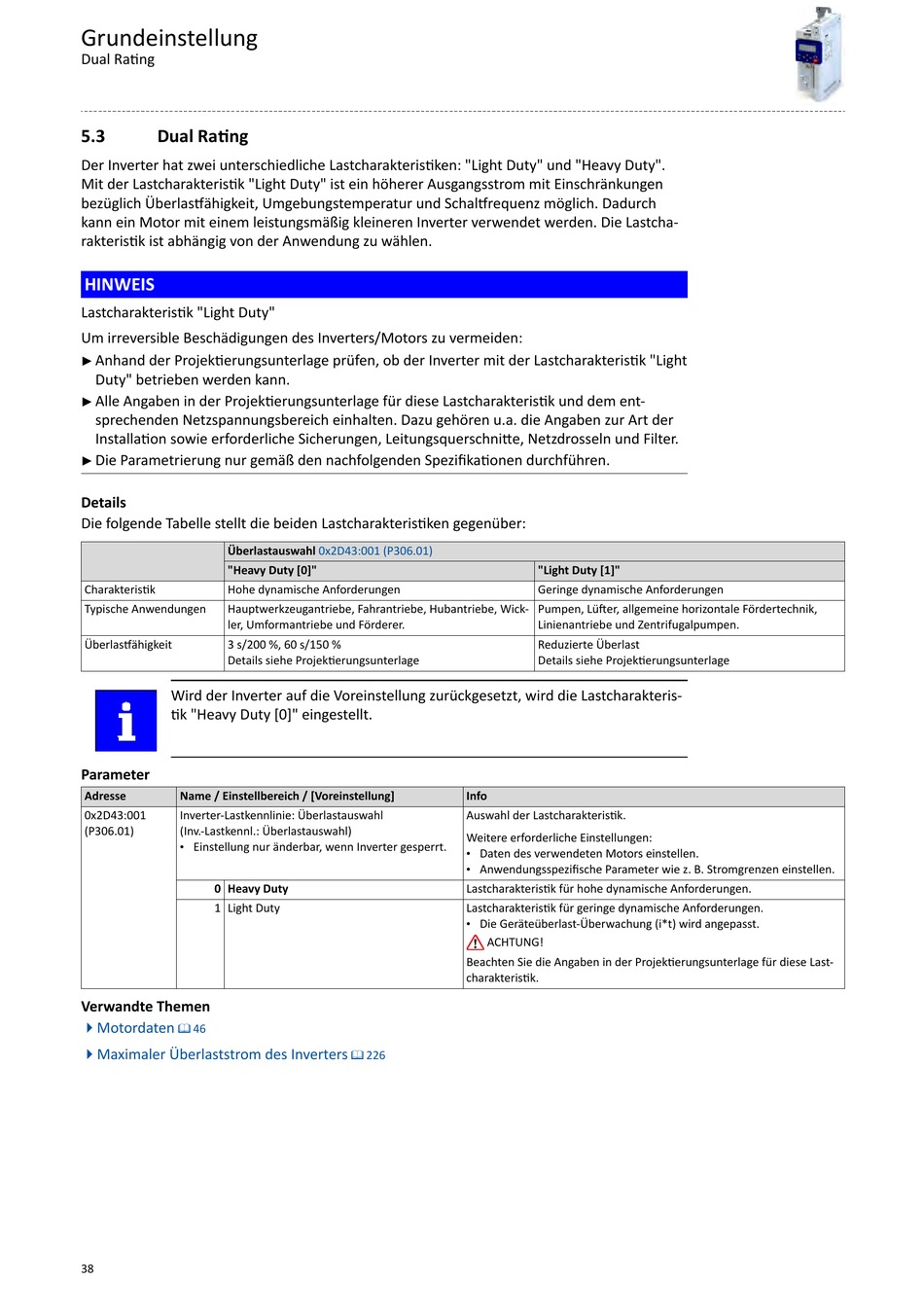

5.3 Dual Rating
Der Inverter hat zwei unterschiedliche Lastcharakteristiken: "Light Duty" und "Heavy Duty".
Mit der Lastcharakteristik "Light Duty" ist ein höherer Ausgangsstrom mit Einschränkungen
bezüglich Überlastfähigkeit, Umgebungstemperatur und Schaltfrequenz möglich. Dadurch
kann ein Motor mit einem leistungsmäßig kleineren Inverter verwendet werden. Die Lastcha-
rakteristik ist abhängig von der Anwendung zu wählen.
HINWEIS
Lastcharakteristik "Light Duty"
Um irreversible Beschädigungen des Inverters/Motors zu vermeiden:
▶ Anhand der Projektierungsunterlage prüfen, ob der Inverter mit der Lastcharakteristik "Light
Duty" betrieben werden kann.
▶ Alle Angaben in der Projektierungsunterlage für diese Lastcharakteristik und dem ent-
sprechenden Netzspannungsbereich einhalten. Dazu gehören u.a. die Angaben zur Art der
Installation sowie erforderliche Sicherungen, Leitungsquerschnitte, Netzdrosseln und Filter.
▶ Die Parametrierung nur gemäß den nachfolgenden Spezifikationen durchführen.
Details
Die folgende Tabelle stellt die beiden Lastcharakteristiken gegenüber:
Überlastauswahl
"Heavy Duty [0]"
Charakteristik Hohe dynamische Anforderungen
Typische Anwendungen Hauptwerkzeugantriebe, Fahrantriebe, Hubantriebe, Wick-
ler, Umformantriebe und Förderer.
Überlastfähigkeit 3 s/200 %, 60 s/150 %
Details siehe Projektierungsunterlage
Wird der Inverter auf die Voreinstellung zurückgesetzt, wird die Lastcharakteris-
tik "Heavy Duty [0]" eingestellt.
Parameter
Adresse Name / Einstellbereich / [Voreinstellung]
0x2D43:001 Inverter-Lastkennlinie: Überlastauswahl
(P306.01) (Inv.-Lastkennl.: Überlastauswahl)
• Einstellung nur änderbar, wenn Inverter gesperrt.
0 Heavy Duty
1 Light Duty
Verwandte Themen
4Motordaten ^ 46
4Maximaler Überlaststrom des Inverters
38
0x2D43:001 (P306.01)
Info
Auswahl der Lastcharakteristik.
Weitere erforderliche Einstellungen:
• Daten des verwendeten Motors einstellen.
• Anwendungsspezifische Parameter wie z. B. Stromgrenzen einstellen.
Lastcharakteristik für hohe dynamische Anforderungen.
Lastcharakteristik für geringe dynamische Anforderungen.
• Die Geräteüberlast-Überwachung (i*t) wird angepasst.
ACHTUNG!
Beachten Sie die Angaben in der Projektierungsunterlage für diese Last-
charakteristik.
^ 226
"Light Duty [1]"
Geringe dynamische Anforderungen
Pumpen, Lüfter, allgemeine horizontale Fördertechnik,
Linienantriebe und Zentrifugalpumpen.
Reduzierte Überlast
Details siehe Projektierungsunterlage
