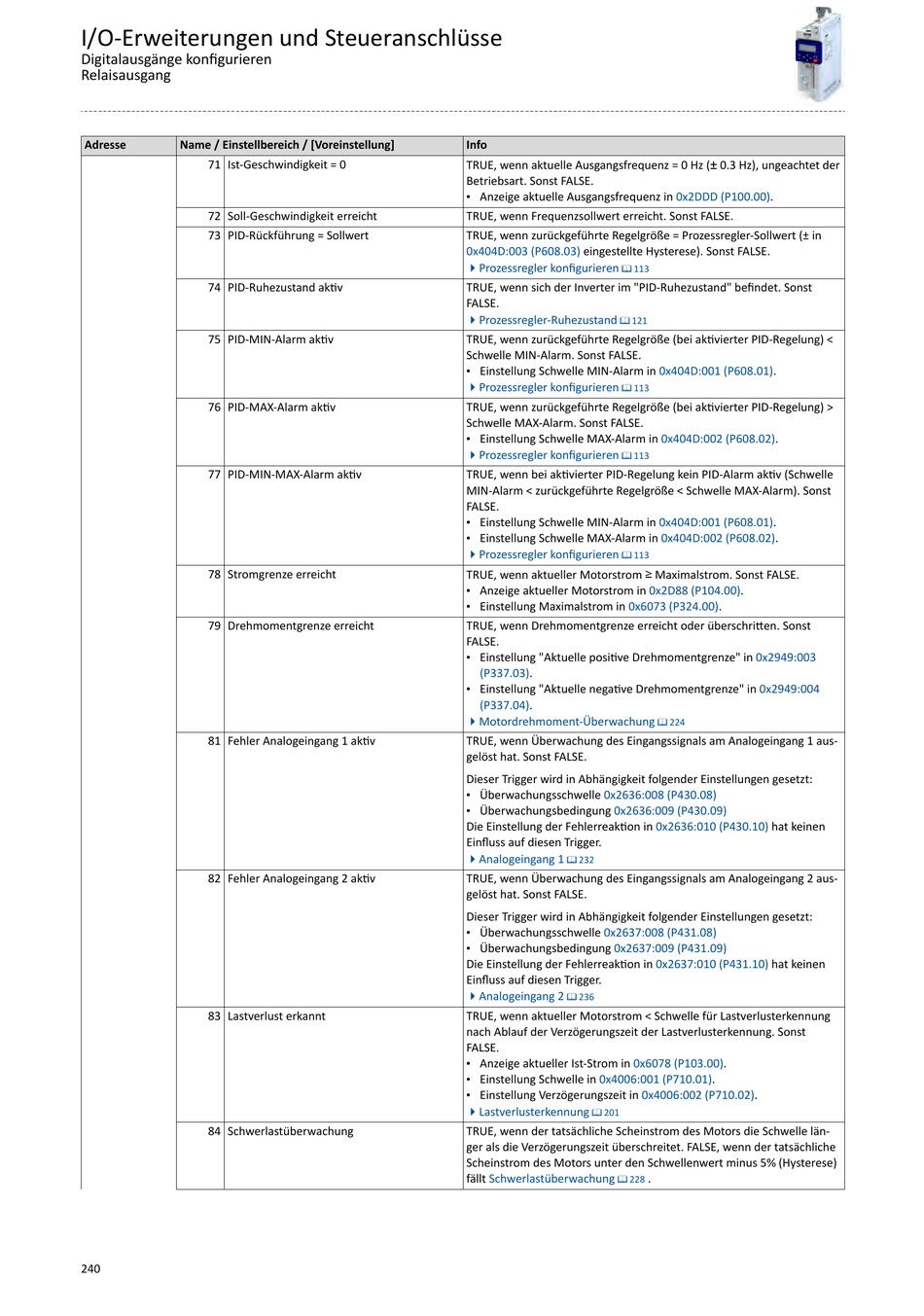

Lenze i510 Inbetriebnahme Seite 240

I/O-Erweiterungen und Steueranschlüsse
Digitalausgänge konfigurieren
Relaisausgang
Adresse Name / Einstellbereich / [Voreinstellung]
71 Ist-Geschwindigkeit = 0
72 Soll-Geschwindigkeit erreicht
73 PID-Rückführung = Sollwert
74 PID-Ruhezustand aktiv
75 PID-MIN-Alarm aktiv
76 PID-MAX-Alarm aktiv
77 PID-MIN-MAX-Alarm aktiv
78 Stromgrenze erreicht
79 Drehmomentgrenze erreicht
81 Fehler Analogeingang 1 aktiv
82 Fehler Analogeingang 2 aktiv
83 Lastverlust erkannt
84 Schwerlastüberwachung
240
Info
TRUE, wenn aktuelle Ausgangsfrequenz = 0 Hz (± 0.3 Hz), ungeachtet der
Betriebsart. Sonst FALSE.
• Anzeige aktuelle Ausgangsfrequenz in
TRUE, wenn Frequenzsollwert erreicht. Sonst FALSE.
TRUE, wenn zurückgeführte Regelgröße = Prozessregler-Sollwert (± in
0x404D:003 (P608.03) eingestellte Hysterese). Sonst FALSE.
4Prozessregler konfigurieren
^ 113
TRUE, wenn sich der Inverter im "PID-Ruhezustand" befindet. Sonst
FALSE.
4Prozessregler-Ruhezustand ^ 121
TRUE, wenn zurückgeführte Regelgröße (bei aktivierter PID-Regelung) <
Schwelle MIN-Alarm. Sonst FALSE.
• Einstellung Schwelle MIN-Alarm in
4Prozessregler konfigurieren
^ 113
TRUE, wenn zurückgeführte Regelgröße (bei aktivierter PID-Regelung) >
Schwelle MAX-Alarm. Sonst FALSE.
• Einstellung Schwelle MAX-Alarm in
4Prozessregler konfigurieren
^ 113
TRUE, wenn bei aktivierter PID-Regelung kein PID-Alarm aktiv (Schwelle
MIN-Alarm < zurückgeführte Regelgröße < Schwelle MAX-Alarm). Sonst
FALSE.
• Einstellung Schwelle MIN-Alarm in
• Einstellung Schwelle MAX-Alarm in
4Prozessregler konfigurieren
^ 113
TRUE, wenn aktueller Motorstrom ≥ Maximalstrom. Sonst FALSE.
• Anzeige aktueller Motorstrom in
• Einstellung Maximalstrom in 0x6073
TRUE, wenn Drehmomentgrenze erreicht oder überschritten. Sonst
FALSE.
• Einstellung "Aktuelle positive Drehmomentgrenze" in
(P337.03).
• Einstellung "Aktuelle negative Drehmomentgrenze" in
(P337.04).
4Motordrehmoment-Überwachung
TRUE, wenn Überwachung des Eingangssignals am Analogeingang 1 aus-
gelöst hat. Sonst FALSE.
Dieser Trigger wird in Abhängigkeit folgender Einstellungen gesetzt:
• Überwachungsschwelle 0x2636:008 (P430.08)
• Überwachungsbedingung 0x2636:009 (P430.09)
Die Einstellung der Fehlerreaktion in
Einfluss auf diesen Trigger.
4Analogeingang 1
^ 232
TRUE, wenn Überwachung des Eingangssignals am Analogeingang 2 aus-
gelöst hat. Sonst FALSE.
Dieser Trigger wird in Abhängigkeit folgender Einstellungen gesetzt:
• Überwachungsschwelle 0x2637:008 (P431.08)
• Überwachungsbedingung 0x2637:009 (P431.09)
Die Einstellung der Fehlerreaktion in
Einfluss auf diesen Trigger.
4Analogeingang 2
^ 236
TRUE, wenn aktueller Motorstrom < Schwelle für Lastverlusterkennung
nach Ablauf der Verzögerungszeit der Lastverlusterkennung. Sonst
FALSE.
• Anzeige aktueller Ist-Strom in 0x6078
• Einstellung Schwelle in 0x4006:001
• Einstellung Verzögerungszeit in
4Lastverlusterkennung
^ 201
TRUE, wenn der tatsächliche Scheinstrom des Motors die Schwelle län-
ger als die Verzögerungszeit überschreitet. FALSE, wenn der tatsächliche
Scheinstrom des Motors unter den Schwellenwert minus 5% (Hysterese)
fällt Schwerlastüberwachung
^ 228
0x2DDD (P100.00).
0x404D:001 (P608.01).
0x404D:002 (P608.02).
0x404D:001 (P608.01).
0x404D:002 (P608.02).
0x2D88 (P104.00).
(P324.00).
0x2949:003
0x2949:004
^ 224
0x2636:010 (P430.10) hat keinen
0x2637:010 (P431.10) hat keinen
(P103.00).
(P710.01).
0x4006:002 (P710.02).
.
