Motorregelung konfigurieren
Parametrierbare Motorfunktionen
Sperrfrequenzen

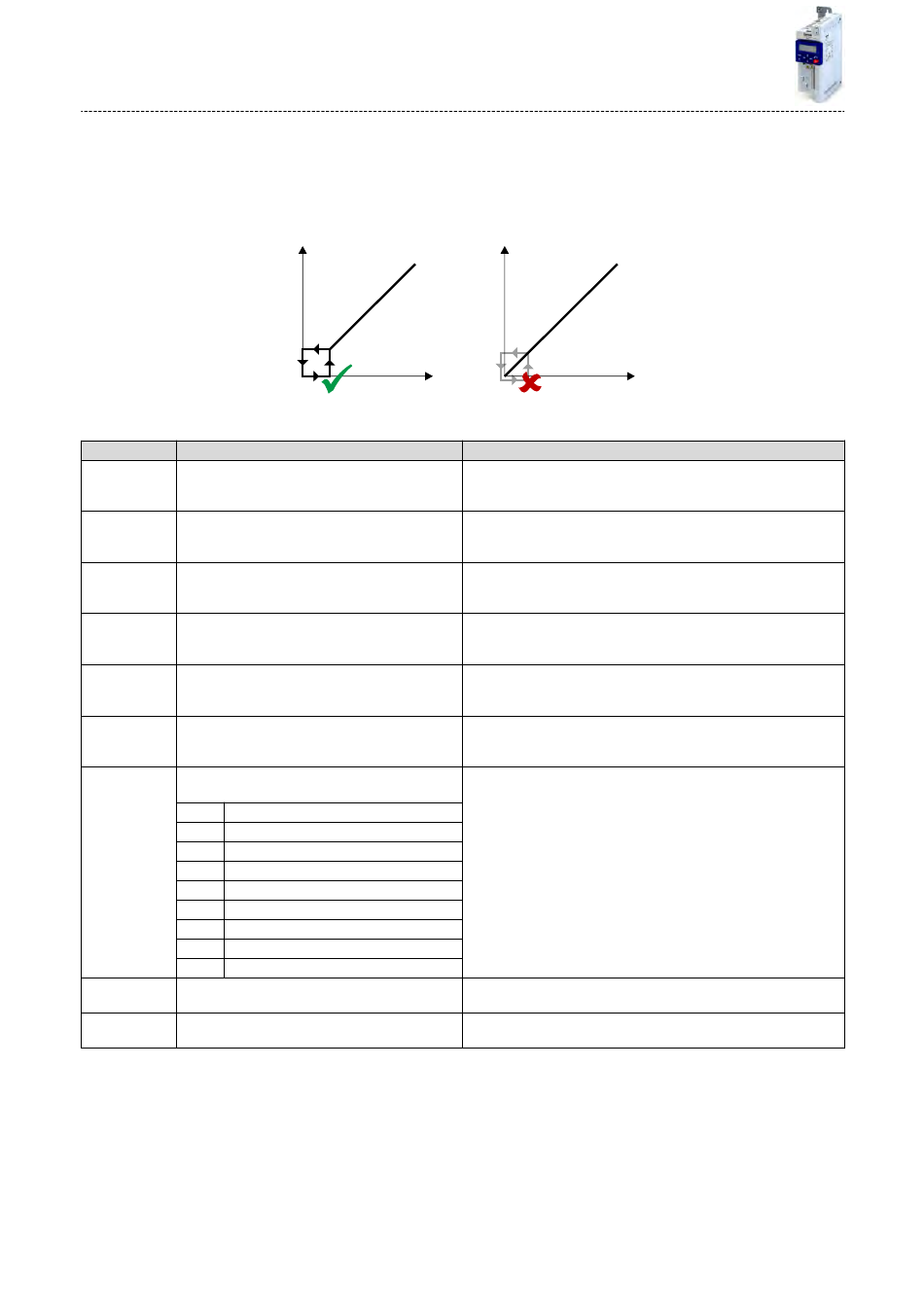

Gültige und ungültige Bereiche:
Beispiel links: Sperrfrequenz = 5 Hz, Bandbreite = 10 Hz à Gültiger Bereich (beginnt bei ≥
•
0)
•
Beispiel rechts: Sperrfrequenz = 4 Hz, Bandbreite = 10 Hz à Ungültiger Bereich (beginnt
bei < 0); wird daher ignoriert.
Parameter
Adresse
Name / Einstellbereich / [Voreinstellung]
0x291F:001
Sperrfrequenzen: Sperrfrequenz 1
(P317.01)
(Sperrfrequenzen: Sperrfrequenz 1)
0.0 ... [0.0] ... 599.0 Hz
0x291F:002
Sperrfrequenzen: Sperrbandbreite 1
(P317.02)
(Sperrfrequenzen: Sperrbandbr. 1)
0.0 ... [0.0] ... 10.0 Hz
0x291F:003
Sperrfrequenzen: Sperrfrequenz 2
(P317.03)
(Sperrfrequenzen: Sperrfrequenz 2)
0.0 ... [0.0] ... 599.0 Hz
0x291F:004
Sperrfrequenzen: Sperrbandbreite 2
(P317.04)
(Sperrfrequenzen: Sperrbandbr. 2)
0.0 ... [0.0] ... 10.0 Hz
0x291F:005
Sperrfrequenzen: Sperrfrequenz 3
(P317.05)
(Sperrfrequenzen: Sperrfrequenz 3)
0.0 ... [0.0] ... 599.0 Hz
0x291F:006
Sperrfrequenzen: Sperrbandbreite 3
(P317.06)
(Sperrfrequenzen: Sperrbandbr. 3)
0.0 ... [0.0] ... 10.0 Hz
0x291F:016
Sperrfrequenzen: Status
• Nur Anzeige
Bit 0 Sperrbereich 1 aktiv
Bit 1 Sperrbereich 2 aktiv
Bit 2 Sperrbereich 3 aktiv
Bit 4 Frequenz oberhalb Sperrbereich 1
Bit 5 Frequenz oberhalb Sperrbereich 2
Bit 6 Frequenz oberhalb Sperrbereich 3
Bit 8 Sperrbereich 1 ungültig
Bit 9 Sperrbereich 2 ungültig
Bit 10 Sperrbereich 3 ungültig
0x291F:032
Sperrfrequenzen: Eingangsfrequenz
• Nur Anzeige: x.xx Hz
0x291F:033
Sperrfrequenzen: Ausgangsfrequenz
• Nur Anzeige: x.xx Hz
184
Ausgang
[Hz]
[Hz]
Eingang
Ausgang
[Hz]
[Hz]
Eingang
Info
Mittelpunkt des auszublendenden Frequenzbereiches 1.
Größe des auszublendenden Frequenzbereiches 1.
Mittelpunkt des auszublendenden Frequenzbereiches 2.
Größe des auszublendenden Frequenzbereiches 2.
Mittelpunkt des auszublendenden Frequenzbereiches 3.
Größe des auszublendenden Frequenzbereiches 3.
Bit-codierte Anzeige des Status der Sperrfrequenzen.
Anzeige der Sperrfilter-Eingangsfrequenz.
Anzeige der Sperrfilter-Ausgangsfrequenz.
