Aktion bei Überschreiten einer Frequenzschwelle auslösen
14.3 Aktion bei Überschreiten einer Frequenzschwelle auslösen
Mit der einstellbaren Frequenzschwelle lässt sich in Abhängigkeit der aktuellen Ausgangsfre-
quenz eine bestimmte Funktion auslösen oder ein digitaler Ausgang setzen.
Parameter
Adresse Name / Einstellbereich / [Voreinstellung]
0x4005 Frequenzschwelle
(P412.00) (Freq.schwelle)
0.0 ... [0.0] ... 599.0 Hz

Beispiel zur Funktionsweise

Im folgenden Beispiel wird der Digitalausgang 1 auf TRUE gesetzt, wenn die Ausgangsfrequenz
größer als 20 Hz ist.
Als Standard-Sollwertquelle ist der Analogeingang 1 eingestellt.
•
Schalter S1 startet den Motor in Vorwärtsdrehrichtung. Schalter S1 in Grundstellung stoppt
•
den Motor wieder.

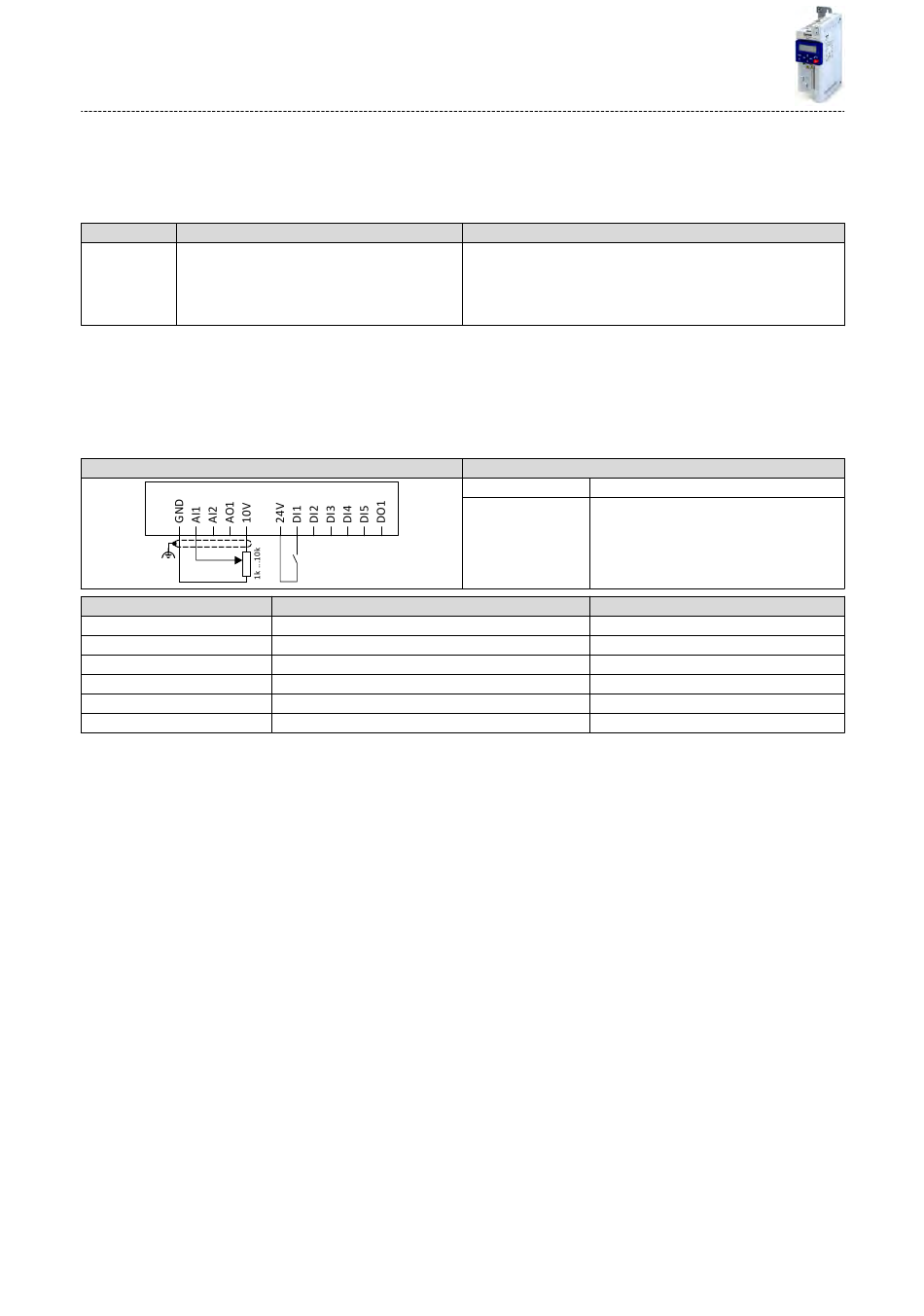

Anschlussplan
X3
0 ... 10 V
R1
Parameter
0x2631:001 (P400.01)
0x2631:002 (P400.02)
0x2634:002 (P420.02)
0x2824 (P200.00)
0x2860:001 (P201.01)
0x4005 (P412.00)
376
S1
Name
Inverter-Freigabe
Starten
Funktion Digitalausgänge: Digitalausgang 1
Steuerungswahl
Frequenzregelung: Standard-Sollwertquelle
Frequenzschwelle
Info
Schwelle für den Trigger "Frequenzschwelle überschritten [70]".
• Der Trigger "Frequenzschwelle überschritten [70]" ist TRUE, wenn die
aktuelle Ausgangsfrequenz größer der eingestellten Schwelle ist.
• Der Trigger kann einer Funktion oder einem digitalen Ausgang zuge-
ordnet werden.
Funktion
Potentiometer R1 Frequenz-Sollwertvorgabe
Schalter S1 Starten
Einstellung für dieses Beispiel
Konstant TRUE [1]
Digitaleingang 1 [11]
Frequenzschwelle überschritten [70]
Flexible I/O-Konfiguration [0]
Analogeingang 1 [2]
20 Hz
