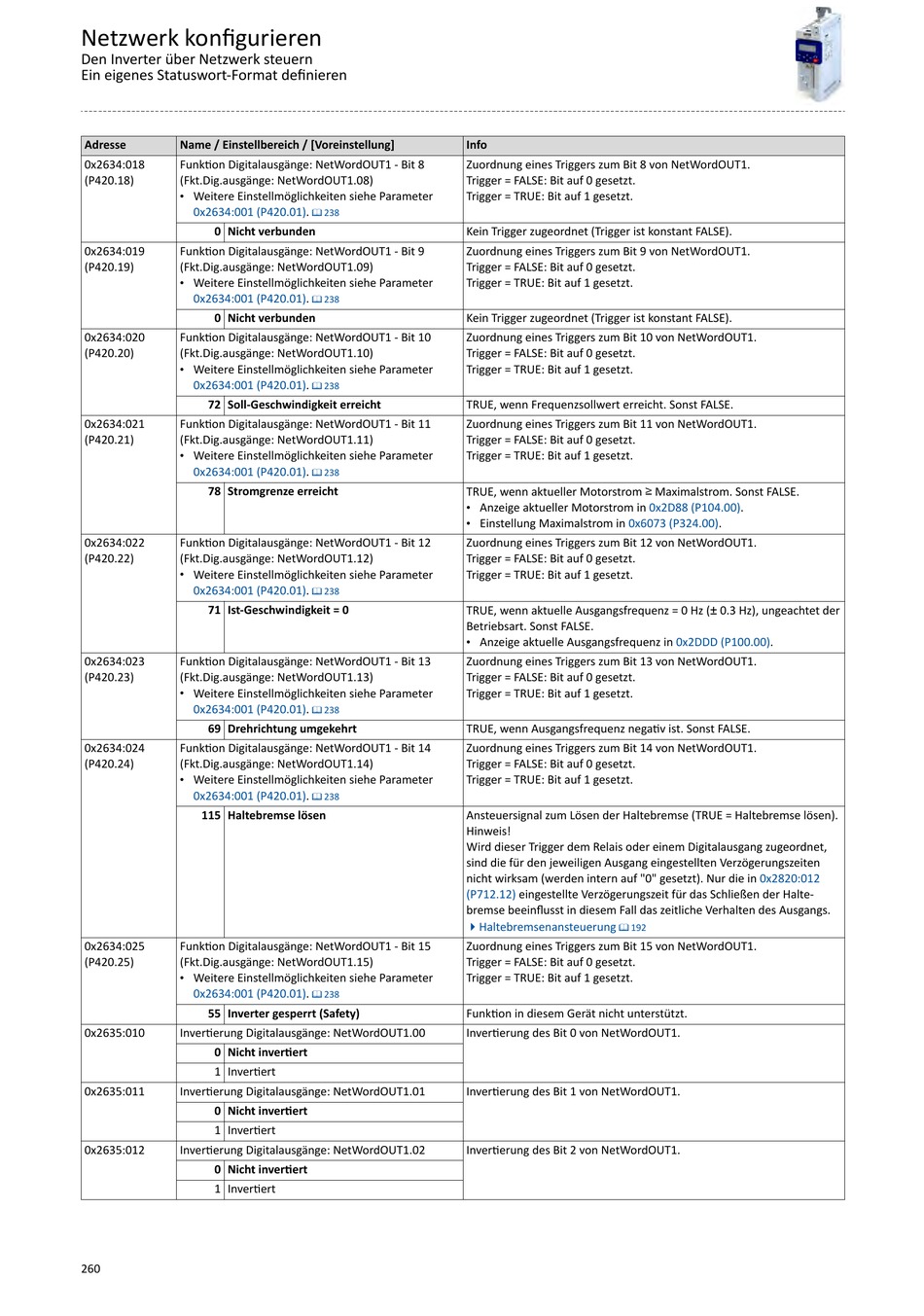

Lenze i510 Inbetriebnahme Seite 260

Netzwerk konfigurieren
Den Inverter über Netzwerk steuern
Ein eigenes Statuswort-Format definieren
Adresse Name / Einstellbereich / [Voreinstellung]
0x2634:018 Funktion Digitalausgänge: NetWordOUT1 - Bit 8
(P420.18) (Fkt.Dig.ausgänge: NetWordOUT1.08)
• Weitere Einstellmöglichkeiten siehe Parameter
0x2634:001
0 Nicht verbunden
0x2634:019 Funktion Digitalausgänge: NetWordOUT1 - Bit 9
(P420.19) (Fkt.Dig.ausgänge: NetWordOUT1.09)
• Weitere Einstellmöglichkeiten siehe Parameter
0x2634:001
0 Nicht verbunden
0x2634:020 Funktion Digitalausgänge: NetWordOUT1 - Bit 10
(P420.20) (Fkt.Dig.ausgänge: NetWordOUT1.10)
• Weitere Einstellmöglichkeiten siehe Parameter
0x2634:001
72 Soll-Geschwindigkeit erreicht
0x2634:021 Funktion Digitalausgänge: NetWordOUT1 - Bit 11
(P420.21) (Fkt.Dig.ausgänge: NetWordOUT1.11)
• Weitere Einstellmöglichkeiten siehe Parameter
0x2634:001
78 Stromgrenze erreicht
0x2634:022 Funktion Digitalausgänge: NetWordOUT1 - Bit 12
(P420.22) (Fkt.Dig.ausgänge: NetWordOUT1.12)
• Weitere Einstellmöglichkeiten siehe Parameter
0x2634:001
71 Ist-Geschwindigkeit = 0
0x2634:023 Funktion Digitalausgänge: NetWordOUT1 - Bit 13
(P420.23) (Fkt.Dig.ausgänge: NetWordOUT1.13)
• Weitere Einstellmöglichkeiten siehe Parameter
0x2634:001
69 Drehrichtung umgekehrt
0x2634:024 Funktion Digitalausgänge: NetWordOUT1 - Bit 14
(P420.24) (Fkt.Dig.ausgänge: NetWordOUT1.14)
• Weitere Einstellmöglichkeiten siehe Parameter
0x2634:001
115 Haltebremse lösen
0x2634:025 Funktion Digitalausgänge: NetWordOUT1 - Bit 15
(P420.25) (Fkt.Dig.ausgänge: NetWordOUT1.15)
• Weitere Einstellmöglichkeiten siehe Parameter
0x2634:001
55 Inverter gesperrt (Safety)
0x2635:010 Invertierung Digitalausgänge: NetWordOUT1.00
0 Nicht invertiert
1 Invertiert
0x2635:011 Invertierung Digitalausgänge: NetWordOUT1.01
0 Nicht invertiert
1 Invertiert
0x2635:012 Invertierung Digitalausgänge: NetWordOUT1.02
0 Nicht invertiert
1 Invertiert
260
(P420.01).
^ 238
(P420.01).
^ 238
(P420.01).
^ 238
(P420.01).
^ 238
(P420.01).
^ 238
(P420.01).
^ 238
(P420.01).
^ 238
(P420.01).
^ 238
Info
Zuordnung eines Triggers zum Bit 8 von NetWordOUT1.
Trigger = FALSE: Bit auf 0 gesetzt.
Trigger = TRUE: Bit auf 1 gesetzt.
Kein Trigger zugeordnet (Trigger ist konstant FALSE).
Zuordnung eines Triggers zum Bit 9 von NetWordOUT1.
Trigger = FALSE: Bit auf 0 gesetzt.
Trigger = TRUE: Bit auf 1 gesetzt.
Kein Trigger zugeordnet (Trigger ist konstant FALSE).
Zuordnung eines Triggers zum Bit 10 von NetWordOUT1.
Trigger = FALSE: Bit auf 0 gesetzt.
Trigger = TRUE: Bit auf 1 gesetzt.
TRUE, wenn Frequenzsollwert erreicht. Sonst FALSE.
Zuordnung eines Triggers zum Bit 11 von NetWordOUT1.
Trigger = FALSE: Bit auf 0 gesetzt.
Trigger = TRUE: Bit auf 1 gesetzt.
TRUE, wenn aktueller Motorstrom ≥ Maximalstrom. Sonst FALSE.
• Anzeige aktueller Motorstrom in
• Einstellung Maximalstrom in 0x6073
Zuordnung eines Triggers zum Bit 12 von NetWordOUT1.
Trigger = FALSE: Bit auf 0 gesetzt.
Trigger = TRUE: Bit auf 1 gesetzt.
TRUE, wenn aktuelle Ausgangsfrequenz = 0 Hz (± 0.3 Hz), ungeachtet der
Betriebsart. Sonst FALSE.
• Anzeige aktuelle Ausgangsfrequenz in
Zuordnung eines Triggers zum Bit 13 von NetWordOUT1.
Trigger = FALSE: Bit auf 0 gesetzt.
Trigger = TRUE: Bit auf 1 gesetzt.
TRUE, wenn Ausgangsfrequenz negativ ist. Sonst FALSE.
Zuordnung eines Triggers zum Bit 14 von NetWordOUT1.
Trigger = FALSE: Bit auf 0 gesetzt.
Trigger = TRUE: Bit auf 1 gesetzt.
Ansteuersignal zum Lösen der Haltebremse (TRUE = Haltebremse lösen).
Hinweis!
Wird dieser Trigger dem Relais oder einem Digitalausgang zugeordnet,
sind die für den jeweiligen Ausgang eingestellten Verzögerungszeiten
nicht wirksam (werden intern auf "0" gesetzt). Nur die in
(P712.12) eingestellte Verzögerungszeit für das Schließen der Halte-
bremse beeinflusst in diesem Fall das zeitliche Verhalten des Ausgangs.
4Haltebremsenansteuerung
^ 192
Zuordnung eines Triggers zum Bit 15 von NetWordOUT1.
Trigger = FALSE: Bit auf 0 gesetzt.
Trigger = TRUE: Bit auf 1 gesetzt.
Funktion in diesem Gerät nicht unterstützt.
Invertierung des Bit 0 von NetWordOUT1.
Invertierung des Bit 1 von NetWordOUT1.
Invertierung des Bit 2 von NetWordOUT1.
0x2D88 (P104.00).
(P324.00).
0x2DDD (P100.00).
0x2820:012
