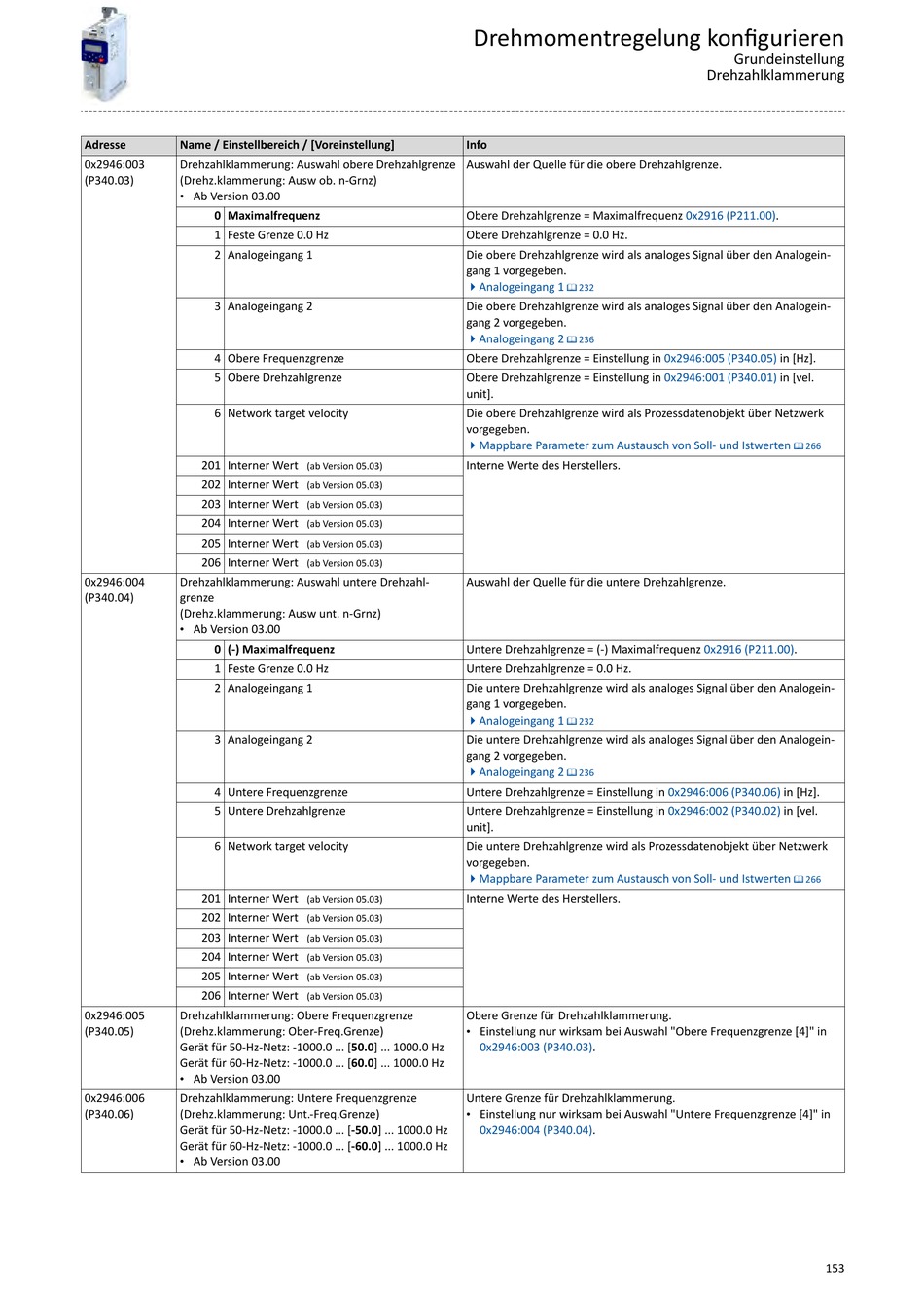

Lenze i510 Inbetriebnahme Seite 153

Adresse Name / Einstellbereich / [Voreinstellung]
0x2946:003 Drehzahlklammerung: Auswahl obere Drehzahlgrenze
(P340.03) (Drehz.klammerung: Ausw ob. n-Grnz)
• Ab Version 03.00
0 Maximalfrequenz
1 Feste Grenze 0.0 Hz
2 Analogeingang 1
3 Analogeingang 2
4 Obere Frequenzgrenze
5 Obere Drehzahlgrenze
6 Network target velocity
201 Interner Wert
202 Interner Wert
203 Interner Wert
204 Interner Wert
205 Interner Wert
206 Interner Wert
0x2946:004 Drehzahlklammerung: Auswahl untere Drehzahl-
(P340.04) grenze
(Drehz.klammerung: Ausw unt. n-Grnz)
• Ab Version 03.00
0 (-) Maximalfrequenz
1 Feste Grenze 0.0 Hz
2 Analogeingang 1
3 Analogeingang 2
4 Untere Frequenzgrenze
5 Untere Drehzahlgrenze
6 Network target velocity
201 Interner Wert
202 Interner Wert
203 Interner Wert
204 Interner Wert
205 Interner Wert
206 Interner Wert
0x2946:005 Drehzahlklammerung: Obere Frequenzgrenze
(P340.05) (Drehz.klammerung: Ober-Freq.Grenze)
Gerät für 50-Hz-Netz: -1000.0 ... [50.0] ... 1000.0 Hz
Gerät für 60-Hz-Netz: -1000.0 ... [60.0] ... 1000.0 Hz
• Ab Version 03.00
0x2946:006 Drehzahlklammerung: Untere Frequenzgrenze
(P340.06) (Drehz.klammerung: Unt.-Freq.Grenze)
Gerät für 50-Hz-Netz: -1000.0 ... [-50.0] ... 1000.0 Hz
Gerät für 60-Hz-Netz: -1000.0 ... [-60.0] ... 1000.0 Hz
• Ab Version 03.00
Drehmomentregelung konfigurieren
Info
Auswahl der Quelle für die obere Drehzahlgrenze.
Obere Drehzahlgrenze = Maximalfrequenz
Obere Drehzahlgrenze = 0.0 Hz.
Die obere Drehzahlgrenze wird als analoges Signal über den Analogein-
gang 1 vorgegeben.
4Analogeingang 1
Die obere Drehzahlgrenze wird als analoges Signal über den Analogein-
gang 2 vorgegeben.
4Analogeingang 2
Obere Drehzahlgrenze = Einstellung in
Obere Drehzahlgrenze = Einstellung in
unit].
Die obere Drehzahlgrenze wird als Prozessdatenobjekt über Netzwerk
vorgegeben.
4Mappbare Parameter zum Austausch von Soll- und Istwerten
Interne Werte des Herstellers.
(ab Version 05.03)
(ab Version 05.03)
(ab Version 05.03)
(ab Version 05.03)
(ab Version 05.03)
(ab Version 05.03)
Auswahl der Quelle für die untere Drehzahlgrenze.
Untere Drehzahlgrenze = (-) Maximalfrequenz
Untere Drehzahlgrenze = 0.0 Hz.
Die untere Drehzahlgrenze wird als analoges Signal über den Analogein-
gang 1 vorgegeben.
4Analogeingang 1
Die untere Drehzahlgrenze wird als analoges Signal über den Analogein-
gang 2 vorgegeben.
4Analogeingang 2
Untere Drehzahlgrenze = Einstellung in
Untere Drehzahlgrenze = Einstellung in
unit].
Die untere Drehzahlgrenze wird als Prozessdatenobjekt über Netzwerk
vorgegeben.
4Mappbare Parameter zum Austausch von Soll- und Istwerten
Interne Werte des Herstellers.
(ab Version 05.03)
(ab Version 05.03)
(ab Version 05.03)
(ab Version 05.03)
(ab Version 05.03)
(ab Version 05.03)
Obere Grenze für Drehzahlklammerung.
• Einstellung nur wirksam bei Auswahl "Obere Frequenzgrenze [4]" in
0x2946:003
Untere Grenze für Drehzahlklammerung.
• Einstellung nur wirksam bei Auswahl "Untere Frequenzgrenze [4]" in
0x2946:004
Drehzahlklammerung
0x2916
^ 232
^ 236
0x2946:005 (P340.05)
0x2946:001 (P340.01)
0x2916
^ 232
^ 236
0x2946:006 (P340.06)
0x2946:002 (P340.02)
(P340.03).
(P340.04).
Grundeinstellung
(P211.00).
in [Hz].
in [vel.
^ 266
(P211.00).
in [Hz].
in [vel.
^ 266
