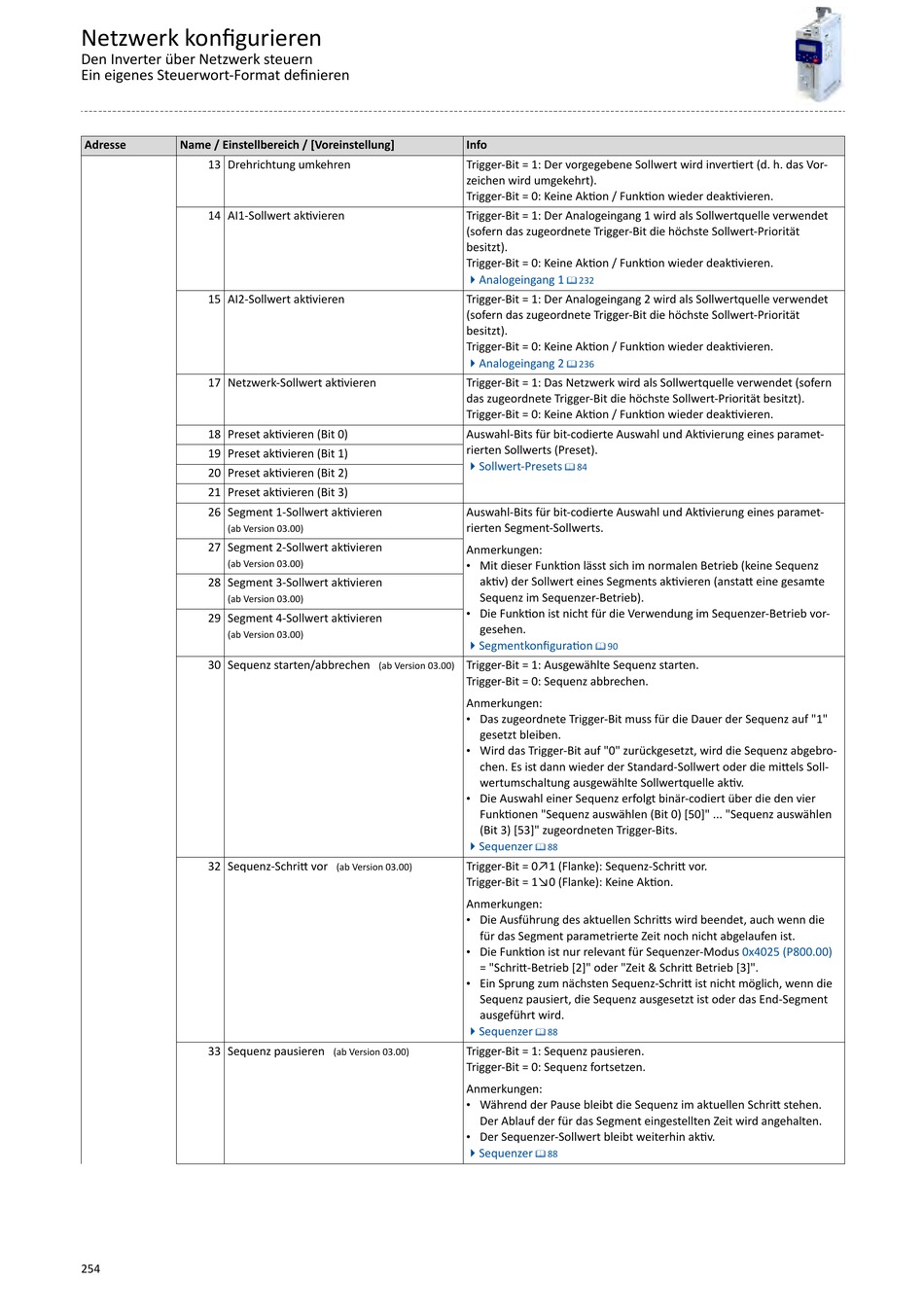

Lenze i510 Inbetriebnahme Seite 254

Vorschau ausblenden Andere Handbücher für i510:
Inhaltsverzeichnis

Werbung

Netzwerk konfigurieren
Den Inverter über Netzwerk steuern
Ein eigenes Steuerwort-Format definieren
Adresse
Name / Einstellbereich / [Voreinstellung]
13 Drehrichtung umkehren
14 AI1-Sollwert aktivieren
15 AI2-Sollwert aktivieren
17 Netzwerk-Sollwert aktivieren
18 Preset aktivieren (Bit 0)
19 Preset aktivieren (Bit 1)
20 Preset aktivieren (Bit 2)
21 Preset aktivieren (Bit 3)
26 Segment 1-Sollwert aktivieren
(ab Version 03.00)
27 Segment 2-Sollwert aktivieren
(ab Version 03.00)
28 Segment 3-Sollwert aktivieren
(ab Version 03.00)
29 Segment 4-Sollwert aktivieren
(ab Version 03.00)
30 Sequenz starten/abbrechen
32 Sequenz-Schritt vor
33 Sequenz pausieren
254
Info
Trigger-Bit = 1: Der vorgegebene Sollwert wird invertiert (d. h. das Vor-
zeichen wird umgekehrt).
Trigger-Bit = 0: Keine Aktion / Funktion wieder deaktivieren.
Trigger-Bit = 1: Der Analogeingang 1 wird als Sollwertquelle verwendet
(sofern das zugeordnete Trigger-Bit die höchste Sollwert-Priorität
besitzt).
Trigger-Bit = 0: Keine Aktion / Funktion wieder deaktivieren.
4Analogeingang 1
Trigger-Bit = 1: Der Analogeingang 2 wird als Sollwertquelle verwendet
(sofern das zugeordnete Trigger-Bit die höchste Sollwert-Priorität
besitzt).
Trigger-Bit = 0: Keine Aktion / Funktion wieder deaktivieren.
4Analogeingang 2
Trigger-Bit = 1: Das Netzwerk wird als Sollwertquelle verwendet (sofern
das zugeordnete Trigger-Bit die höchste Sollwert-Priorität besitzt).
Trigger-Bit = 0: Keine Aktion / Funktion wieder deaktivieren.
Auswahl-Bits für bit-codierte Auswahl und Aktivierung eines paramet-
rierten Sollwerts (Preset).
4Sollwert-Presets
Auswahl-Bits für bit-codierte Auswahl und Aktivierung eines paramet-
rierten Segment-Sollwerts.
Anmerkungen:
• Mit dieser Funktion lässt sich im normalen Betrieb (keine Sequenz
aktiv) der Sollwert eines Segments aktivieren (anstatt eine gesamte
Sequenz im Sequenzer-Betrieb).
• Die Funktion ist nicht für die Verwendung im Sequenzer-Betrieb vor-
gesehen.
4Segmentkonfiguration
Trigger-Bit = 1: Ausgewählte Sequenz starten.
(ab Version 03.00)
Trigger-Bit = 0: Sequenz abbrechen.
Anmerkungen:
• Das zugeordnete Trigger-Bit muss für die Dauer der Sequenz auf "1"
gesetzt bleiben.
• Wird das Trigger-Bit auf "0" zurückgesetzt, wird die Sequenz abgebro-
chen. Es ist dann wieder der Standard-Sollwert oder die mittels Soll-
wertumschaltung ausgewählte Sollwertquelle aktiv.
• Die Auswahl einer Sequenz erfolgt binär-codiert über die den vier
Funktionen "Sequenz auswählen (Bit 0) [50]" ... "Sequenz auswählen
(Bit 3) [53]" zugeordneten Trigger-Bits.
4Sequenzer
Trigger-Bit = 0↗1 (Flanke): Sequenz-Schritt vor.
(ab Version 03.00)
Trigger-Bit = 1↘0 (Flanke): Keine Aktion.
Anmerkungen:
• Die Ausführung des aktuellen Schritts wird beendet, auch wenn die
für das Segment parametrierte Zeit noch nicht abgelaufen ist.
• Die Funktion ist nur relevant für Sequenzer-Modus
= "Schritt-Betrieb [2]" oder "Zeit & Schritt Betrieb [3]".
• Ein Sprung zum nächsten Sequenz-Schritt ist nicht möglich, wenn die
Sequenz pausiert, die Sequenz ausgesetzt ist oder das End-Segment
ausgeführt wird.
4Sequenzer
Trigger-Bit = 1: Sequenz pausieren.
(ab Version 03.00)
Trigger-Bit = 0: Sequenz fortsetzen.
Anmerkungen:
• Während der Pause bleibt die Sequenz im aktuellen Schritt stehen.
Der Ablauf der für das Segment eingestellten Zeit wird angehalten.
• Der Sequenzer-Sollwert bleibt weiterhin aktiv.
4Sequenzer
^ 232
^ 236
^ 84
^ 90
^ 88
^ 88
^ 88
0x4025 (P800.00)
