Beispiel Zur Funktionsweise - Lenze i510 Inbetriebnahme

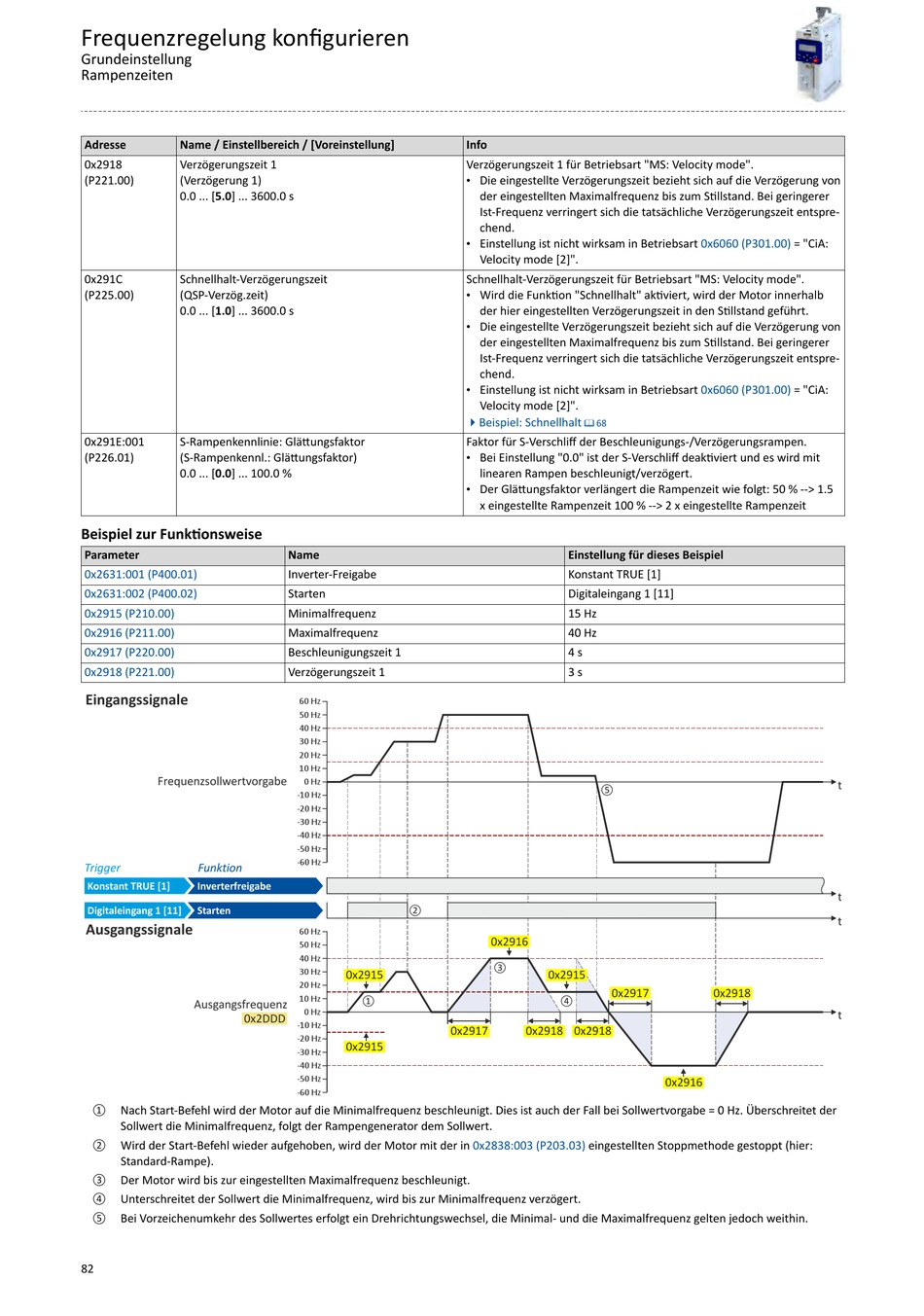

Frequenzregelung konfigurieren
Grundeinstellung
Rampenzeiten
Adresse Name / Einstellbereich / [Voreinstellung]
0x2918 Verzögerungszeit 1
(P221.00) (Verzögerung 1)
0.0 ... [5.0] ... 3600.0 s
0x291C Schnellhalt-Verzögerungszeit
(P225.00) (QSP-Verzög.zeit)
0.0 ... [1.0] ... 3600.0 s
0x291E:001 S-Rampenkennlinie: Glättungsfaktor
(P226.01) (S-Rampenkennl.: Glättungsfaktor)
0.0 ... [0.0] ... 100.0 %

Beispiel zur Funktionsweise

Parameter
0x2631:001 (P400.01)
0x2631:002 (P400.02)
0x2915 (P210.00)
0x2916 (P211.00)
0x2917 (P220.00)
0x2918 (P221.00)
Eingangssignale
Frequenzsollwertvorgabe
Trigger Funktion
Konstant TRUE [1] Inverterfreigabe
Digitaleingang 1 [11] Starten
Ausgangssignale
Ausgangsfrequenz
0x2DDD
Nach Start-Befehl wird der Motor auf die Minimalfrequenz beschleunigt. Dies ist auch der Fall bei Sollwertvorgabe = 0 Hz. Überschreitet der
①
Sollwert die Minimalfrequenz, folgt der Rampengenerator dem Sollwert.
Wird der Start-Befehl wieder aufgehoben, wird der Motor mit der in
②
Standard-Rampe).
Der Motor wird bis zur eingestellten Maximalfrequenz beschleunigt.
③
Unterschreitet der Sollwert die Minimalfrequenz, wird bis zur Minimalfrequenz verzögert.
④
Bei Vorzeichenumkehr des Sollwertes erfolgt ein Drehrichtungswechsel, die Minimal- und die Maximalfrequenz gelten jedoch weithin.
⑤
82
Name
Inverter-Freigabe
Starten
Minimalfrequenz
Maximalfrequenz
Beschleunigungszeit 1
Verzögerungszeit 1
60 Hz
50 Hz
40 Hz
30 Hz
20 Hz
10 Hz
0 Hz
-10 Hz
-20 Hz
-30 Hz
-40 Hz
-50 Hz
-60 Hz
60 Hz
50 Hz
40 Hz
30 Hz
0x2915
20 Hz
10 Hz
0 Hz
-10 Hz
0x2917
-20 Hz
0x2915
-30 Hz
-40 Hz
-50 Hz
-60 Hz
Info
Verzögerungszeit 1 für Betriebsart "MS: Velocity mode".
• Die eingestellte Verzögerungszeit bezieht sich auf die Verzögerung von
der eingestellten Maximalfrequenz bis zum Stillstand. Bei geringerer
Ist-Frequenz verringert sich die tatsächliche Verzögerungszeit entspre-
chend.
• Einstellung ist nicht wirksam in Betriebsart
Velocity mode [2]".
Schnellhalt-Verzögerungszeit für Betriebsart "MS: Velocity mode".
• Wird die Funktion "Schnellhalt" aktiviert, wird der Motor innerhalb
der hier eingestellten Verzögerungszeit in den Stillstand geführt.
• Die eingestellte Verzögerungszeit bezieht sich auf die Verzögerung von
der eingestellten Maximalfrequenz bis zum Stillstand. Bei geringerer
Ist-Frequenz verringert sich die tatsächliche Verzögerungszeit entspre-
chend.
• Einstellung ist nicht wirksam in Betriebsart
Velocity mode [2]".
4Beispiel: Schnellhalt
^ 68
Faktor für S-Verschliff der Beschleunigungs-/Verzögerungsrampen.
• Bei Einstellung "0.0" ist der S-Verschliff deaktiviert und es wird mit
linearen Rampen beschleunigt/verzögert.
• Der Glättungsfaktor verlängert die Rampenzeit wie folgt: 50 % --> 1.5
x eingestellte Rampenzeit 100 % --> 2 x eingestellte Rampenzeit
Einstellung für dieses Beispiel
Konstant TRUE [1]
Digitaleingang 1 [11]
15 Hz
40 Hz
4 s
3 s
0x2916
0x2915
0x2917
0x2918 0x2918
0x2838:003 (P203.03) eingestellten Stoppmethode gestoppt (hier:
0x6060 (P301.00) = "CiA:
0x6060 (P301.00) = "CiA:
t
t
t
0x2918
t
0x2916
