Netzwerk konfigurieren
Modbus RTU
Diagnose
12.11.5
Diagnose

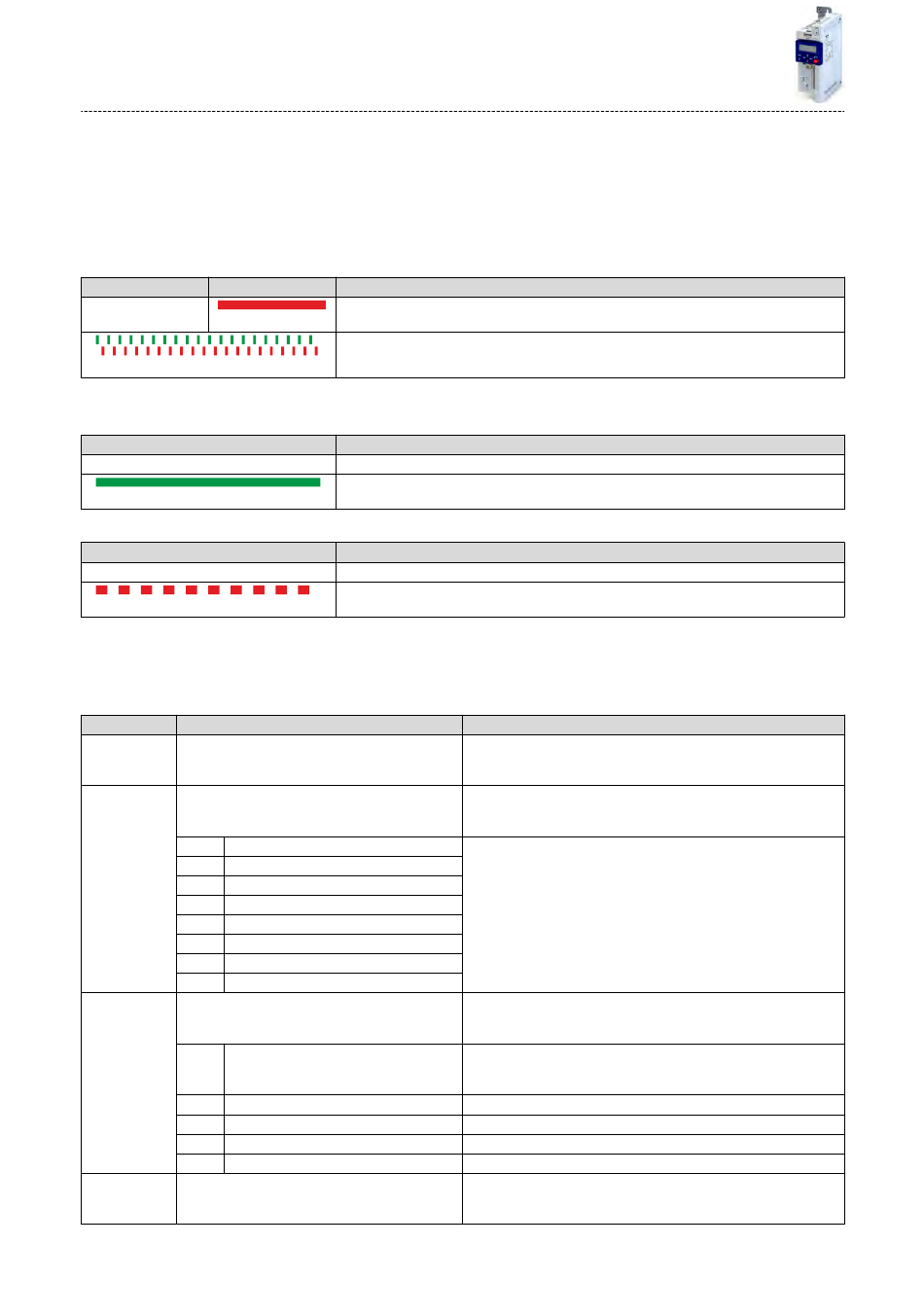

12.11.5.1 LED-Statusanzeigen
Hinweise zum Status des Modbus erhalten Sie schnell über die LED-Anzeigen "BUS RDY" und
"BUS ERR" auf der Frontseite des Inverters.
Die Bedeutung können Sie den folgenden Tabellen entnehmen.
Inverter (noch) nicht am Modbus aktiv
LED "BUS RDY"
LED "BUS ERR"
aus
Beide LEDs flackern abwechselnd
Inverter am Modbus aktiv
Die grüne LED "BUS RDY" signalisiert den Kommunikationszustand:
LED "BUS RDY"
aus
an
Die rote LED "BUS ERR" signalisiert einen Fehler:
LED "BUS ERR"
aus
blinkt
12.11.5.2 Informationen zum Netzwerk
Die folgenden Parameter dienen zur Diagnose der Kommunikationsaktivitäten zwischen Inver-
ter und Modbus-Netzwerk.
Parameter
Adresse
Name / Einstellbereich / [Voreinstellung]
0x2322:001
Aktive Modbus-Einstellungen: Aktive Knoten-ID
(P511.01)
(Modbus-Diagnose: Aktive Knoten-ID)
• Nur Anzeige
0x2322:002
Aktive Modbus-Einstellungen: Aktive Baudrate
(P511.02)
(Modbus-Diagnose: Aktive Baudrate)
• Nur Anzeige
0 Automatisch
1 2400 Bit/s
2 4800 Bit/s
3 9600 Bit/s
4 19200 Bit/s
5 38400 Bit/s
6 57600 Bit/s
7 115200 Bit/s
0x2322:003
Aktive Modbus-Einstellungen: Datenformat
(P511.03)
(Modbus-Diagnose: Datenformat)
• Nur Anzeige
0 Automatisch
1 8, E, 1
2 8, O, 1
3 8, N, 2
4 8, N, 1
0x232A:001
Modbus-Statistik: Empfangene Meldungen
(P580.01)
(Modbus-Statistik: Empf. Meldungen)
• Nur Anzeige
334
Bedeutung
Interner Fehler
an
Automatische Erkennung der Baudrate und des Datenformats aktiv.
Kommunikationszustand
Kein Empfang / keine Übertragung
Empfang / Übertragung aktiv
Fehler
Kein Fehler
Kommunikationsfehler
Info
Anzeige der aktiven Knotenadresse.
Anzeige der aktiven Baudrate.
Einstellung der Baudrate.
• Eine Änderung der Baudrate wird erst nach einem Neustart der Mod-
bus-Kommunikation wirksam.
• Bei automatischer Erkennung der Baudrate gehen nach dem Einschal-
ten die ersten 5 ... 10 Nachrichten verloren.
Anzeige des aktiven Datenformats.
Automatische Erkennung des Datenformats.
• Bei dieser Einstellung gehen nach dem Einschalten die ersten 5 ... 10
Nachrichten verloren.
8 Datenbits, gerade Parität, 1 Stoppbit
8 Datenbits, ungerade Parität, 1 Stoppbit
8 Datenbits, kein Paritätsbit, 2 Stoppbits
8 Datenbits, kein Paritätsbit, 1 Stoppbit
Anzeige der Gesamtanzahl empfangener Nachrichten.
• Dieser Zähler zählt gültige wie auch ungültige Nachrichten.
• Nach Erreichen des Maximalwertes beginnt der Zähler wieder bei 0.
