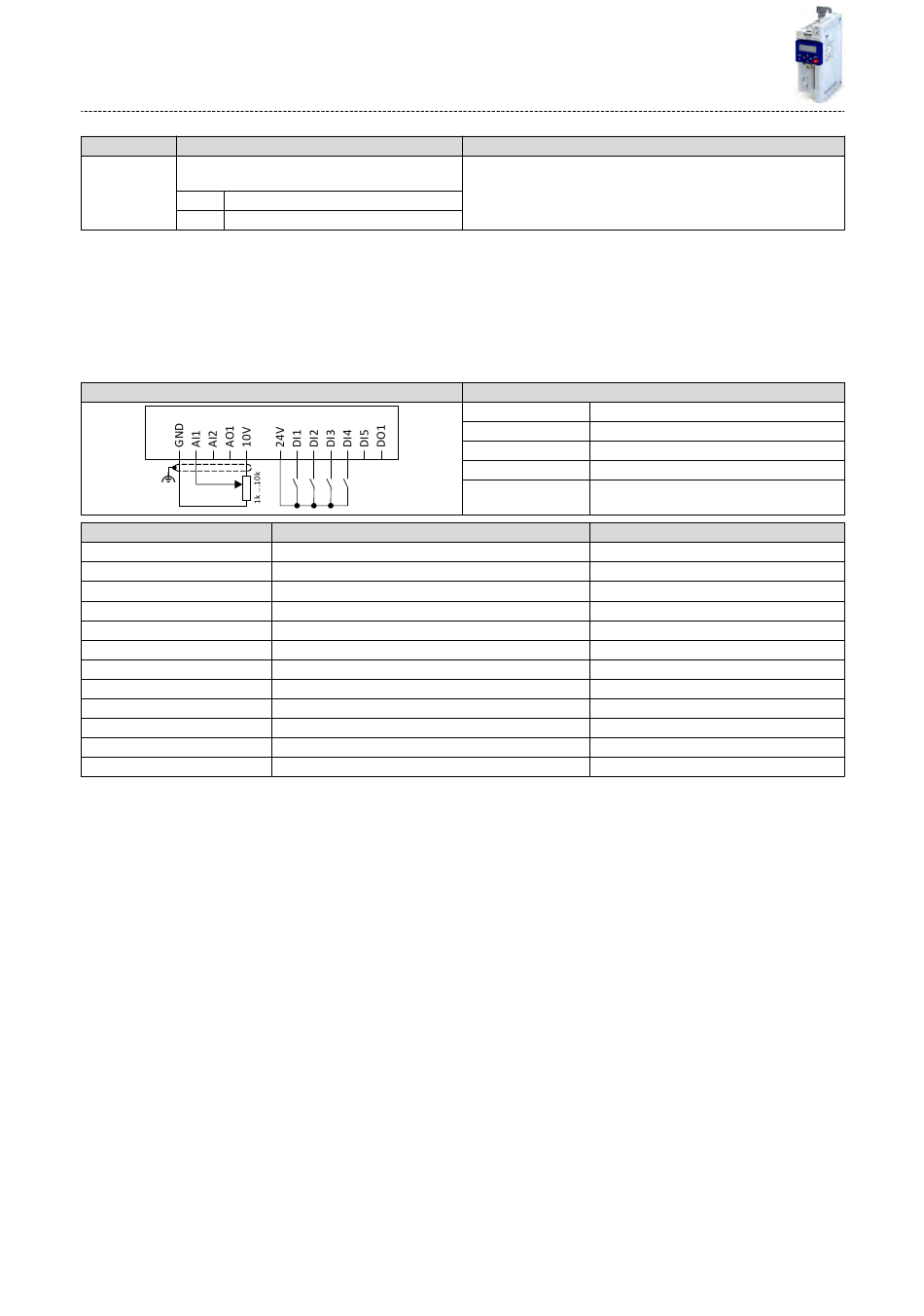

Lenze i510 Inbetriebnahme Seite 450

Vorschau ausblenden Andere Handbücher für i510:
Inhaltsverzeichnis

Werbung

Diagnose und Störungsbeseitigung
Fehler-Handling
Fehler zurücksetzen
Adresse
Name / Einstellbereich / [Voreinstellung]
0x2839:006
Störungskonfiguration: Fehlerhandling bei Zustands-
wechsel
0 Fehler zurücksetzen
1 Fehler nicht zurücksetzen
Beispiel zur Funktionsweise
Schalter S1 startet den Motor in Vorwärtsdrehrichtung. Schalter S1 in Grundstellung stoppt
den Motor wieder.
Schalter S2 setzt den aktuellen Fehler zurück, sofern die Fehlerbedingung nicht mehr vor-
liegt und es sich um einen rücksetzbaren Fehler handelt.
Über die Schalter/Sensoren S3 und S4 lässt sich der Inverter aus dem Prozess heraus in
den Fehlerzustand versetzen.
Anschlussplan
X3
0 ... 10 V
R1
Parameter
0x2631:001 (P400.01)
0x2631:002 (P400.02)
0x2631:004 (P400.04)
0x2631:013 (P400.13)
0x2631:018 (P400.18)
0x2631:043 (P400.43)
0x2631:044 (P400.44)
0x2824 (P200.00)
0x2838:003 (P203.03)
0x2860:001 (P201.01)
0x2918 (P221.00)
0x291C (P225.00)
450
4Benutzerdefinierte Fehlerauslösung
S1 S2 S3 S4
Name
Inverter-Freigabe
Starten
Fehler zurücksetzen
Drehrichtung umkehren
Preset aktivieren (Bit 0)
Fehler 1 aktivieren
Fehler 2 aktivieren
Steuerungswahl
Stoppmethode
Frequenzregelung: Standard-Sollwertquelle
Verzögerungszeit 1
Schnellhalt-Verzögerungszeit
Info
Auswahl, ob über die Funktionen "Inverter-Freigabe"
(P400.01)
und "Starten"
0x2631:002 (P400.02)
Fehler zurückgesetzt werden soll.
^ 356
Funktion
Potentiometer R1 Frequenz-Sollwertvorgabe
Schalter S1 Starten
Schalter S2 Fehler zurücksetzen
Schalter S3 Fehler 1 aktivieren
Schalter S4 Fehler 2 aktivieren
Einstellung für dieses Beispiel
Konstant TRUE [1]
Digitaleingang 1 [11]
Digitaleingang 2 [12]
Nicht verbunden [0]
Nicht verbunden [0]
Digitaleingang 3 [13]
Digitaleingang 4 [14]
Flexible I/O-Konfiguration [0]
Standard-Rampe [1]
Analogeingang 1 [2]
5.0 s
1.0 s
0x2631:001
zugleich ein anstehender
