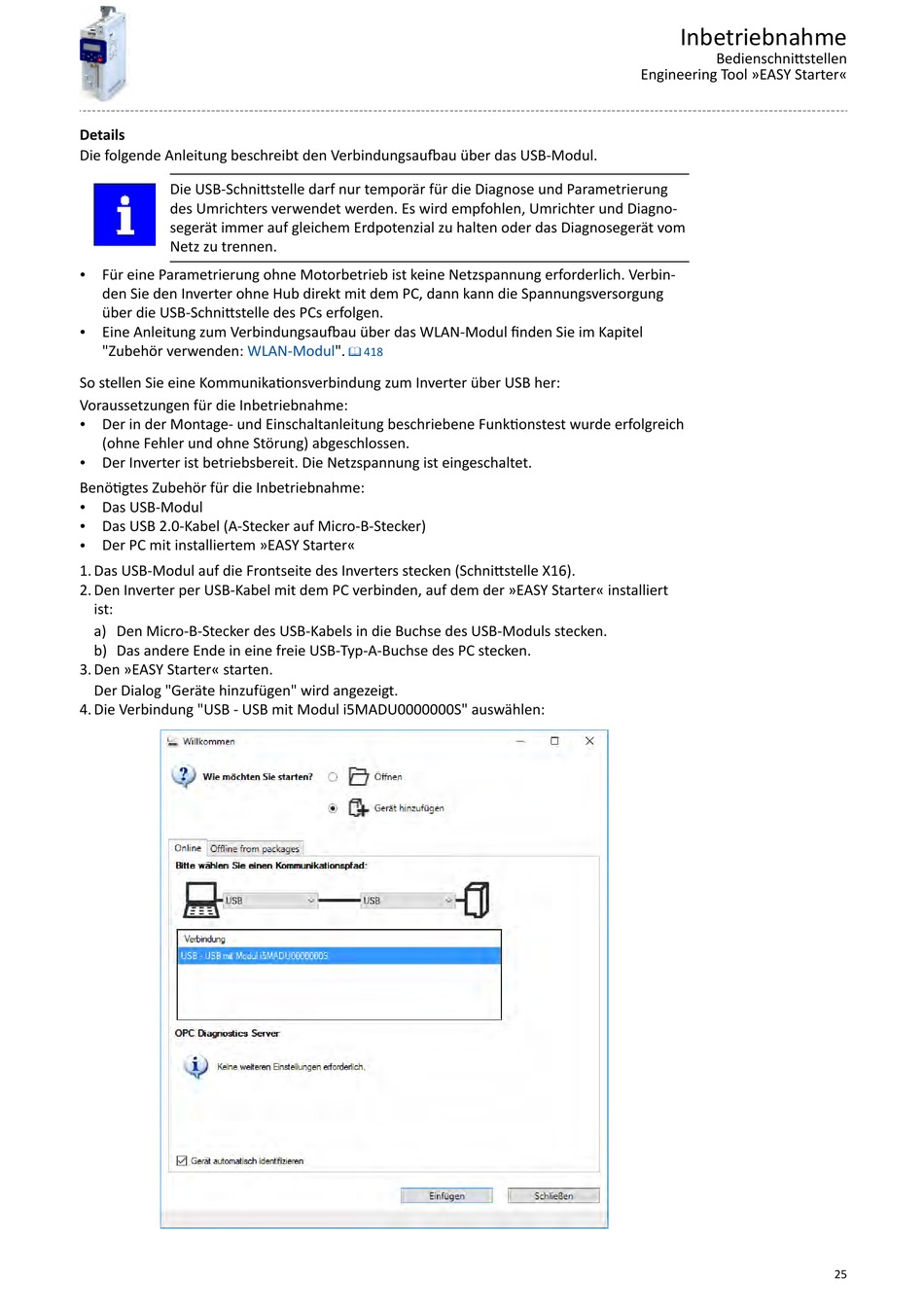

Lenze i510 Inbetriebnahme Seite 25

Details
Die folgende Anleitung beschreibt den Verbindungsaufbau über das USB-Modul.
Die USB-Schnittstelle darf nur temporär für die Diagnose und Parametrierung
des Umrichters verwendet werden. Es wird empfohlen, Umrichter und Diagno-
segerät immer auf gleichem Erdpotenzial zu halten oder das Diagnosegerät vom
Netz zu trennen.
Für eine Parametrierung ohne Motorbetrieb ist keine Netzspannung erforderlich. Verbin-
•
den Sie den Inverter ohne Hub direkt mit dem PC, dann kann die Spannungsversorgung
über die USB-Schnittstelle des PCs erfolgen.
Eine Anleitung zum Verbindungsaufbau über das WLAN-Modul finden Sie im Kapitel
•
"Zubehör verwenden: WLAN-Modul".
So stellen Sie eine Kommunikationsverbindung zum Inverter über USB her:
Voraussetzungen für die Inbetriebnahme:
Der in der Montage- und Einschaltanleitung beschriebene Funktionstest wurde erfolgreich
•
(ohne Fehler und ohne Störung) abgeschlossen.
Der Inverter ist betriebsbereit. Die Netzspannung ist eingeschaltet.
•
Benötigtes Zubehör für die Inbetriebnahme:
Das USB-Modul
•
Das USB 2.0-Kabel (A-Stecker auf Micro-B-Stecker)
•
Der PC mit installiertem »EASY Starter«
•
1. Das USB-Modul auf die Frontseite des Inverters stecken (Schnittstelle X16).
2. Den Inverter per USB-Kabel mit dem PC verbinden, auf dem der »EASY Starter« installiert
ist:
a) Den Micro-B-Stecker des USB-Kabels in die Buchse des USB-Moduls stecken.
b) Das andere Ende in eine freie USB-Typ-A-Buchse des PC stecken.
3. Den »EASY Starter« starten.
Der Dialog "Geräte hinzufügen" wird angezeigt.
4. Die Verbindung "USB - USB mit Modul i5MADU0000000S" auswählen:
^ 418
Inbetriebnahme
Bedienschnittstellen
Engineering Tool »EASY Starter«
25
