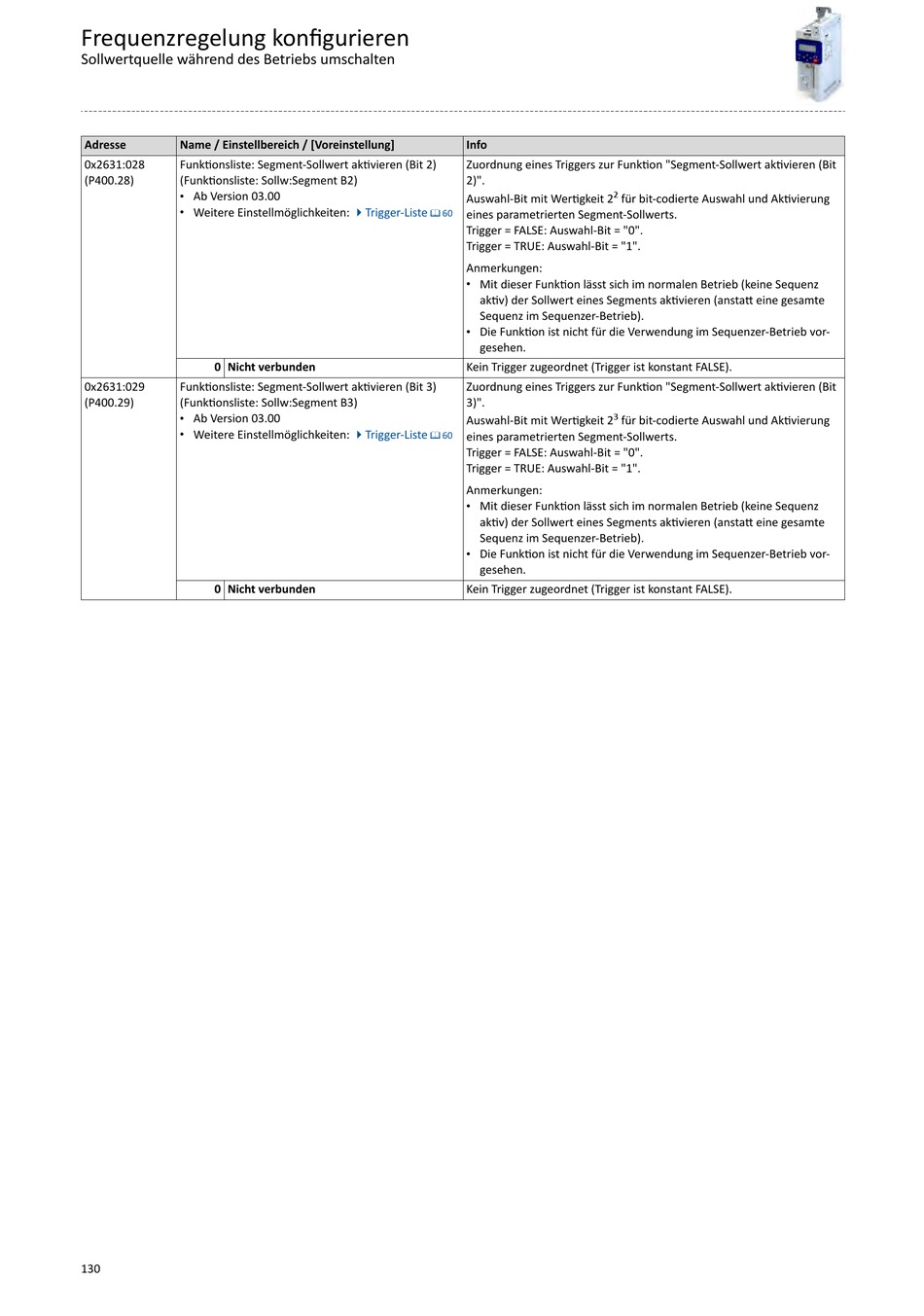

Frequenzregelung konfigurieren
Sollwertquelle während des Betriebs umschalten
Adresse
Name / Einstellbereich / [Voreinstellung]
0x2631:028
Funktionsliste: Segment-Sollwert aktivieren (Bit 2)
(P400.28)
(Funktionsliste: Sollw:Segment B2)
• Ab Version 03.00
• Weitere Einstellmöglichkeiten:
0 Nicht verbunden
0x2631:029
Funktionsliste: Segment-Sollwert aktivieren (Bit 3)
(P400.29)
(Funktionsliste: Sollw:Segment B3)
• Ab Version 03.00
• Weitere Einstellmöglichkeiten:
0 Nicht verbunden
130
Info
Zuordnung eines Triggers zur Funktion "Segment-Sollwert aktivieren (Bit
2)".
Auswahl-Bit mit Wertigkeit 2
4Trigger-Liste
^ 60
eines parametrierten Segment-Sollwerts.
Trigger = FALSE: Auswahl-Bit = "0".
Trigger = TRUE: Auswahl-Bit = "1".
Anmerkungen:
• Mit dieser Funktion lässt sich im normalen Betrieb (keine Sequenz
aktiv) der Sollwert eines Segments aktivieren (anstatt eine gesamte
Sequenz im Sequenzer-Betrieb).
• Die Funktion ist nicht für die Verwendung im Sequenzer-Betrieb vor-
gesehen.
Kein Trigger zugeordnet (Trigger ist konstant FALSE).
Zuordnung eines Triggers zur Funktion "Segment-Sollwert aktivieren (Bit
3)".
Auswahl-Bit mit Wertigkeit 2
4Trigger-Liste
^ 60
eines parametrierten Segment-Sollwerts.
Trigger = FALSE: Auswahl-Bit = "0".
Trigger = TRUE: Auswahl-Bit = "1".
Anmerkungen:
• Mit dieser Funktion lässt sich im normalen Betrieb (keine Sequenz
aktiv) der Sollwert eines Segments aktivieren (anstatt eine gesamte
Sequenz im Sequenzer-Betrieb).
• Die Funktion ist nicht für die Verwendung im Sequenzer-Betrieb vor-
gesehen.
Kein Trigger zugeordnet (Trigger ist konstant FALSE).
2
für bit-codierte Auswahl und Aktivierung
3
für bit-codierte Auswahl und Aktivierung
