Zusatzfunktionen
Parameterumschaltung
Funktionen für Parameterumschaltung
14.2.4.1

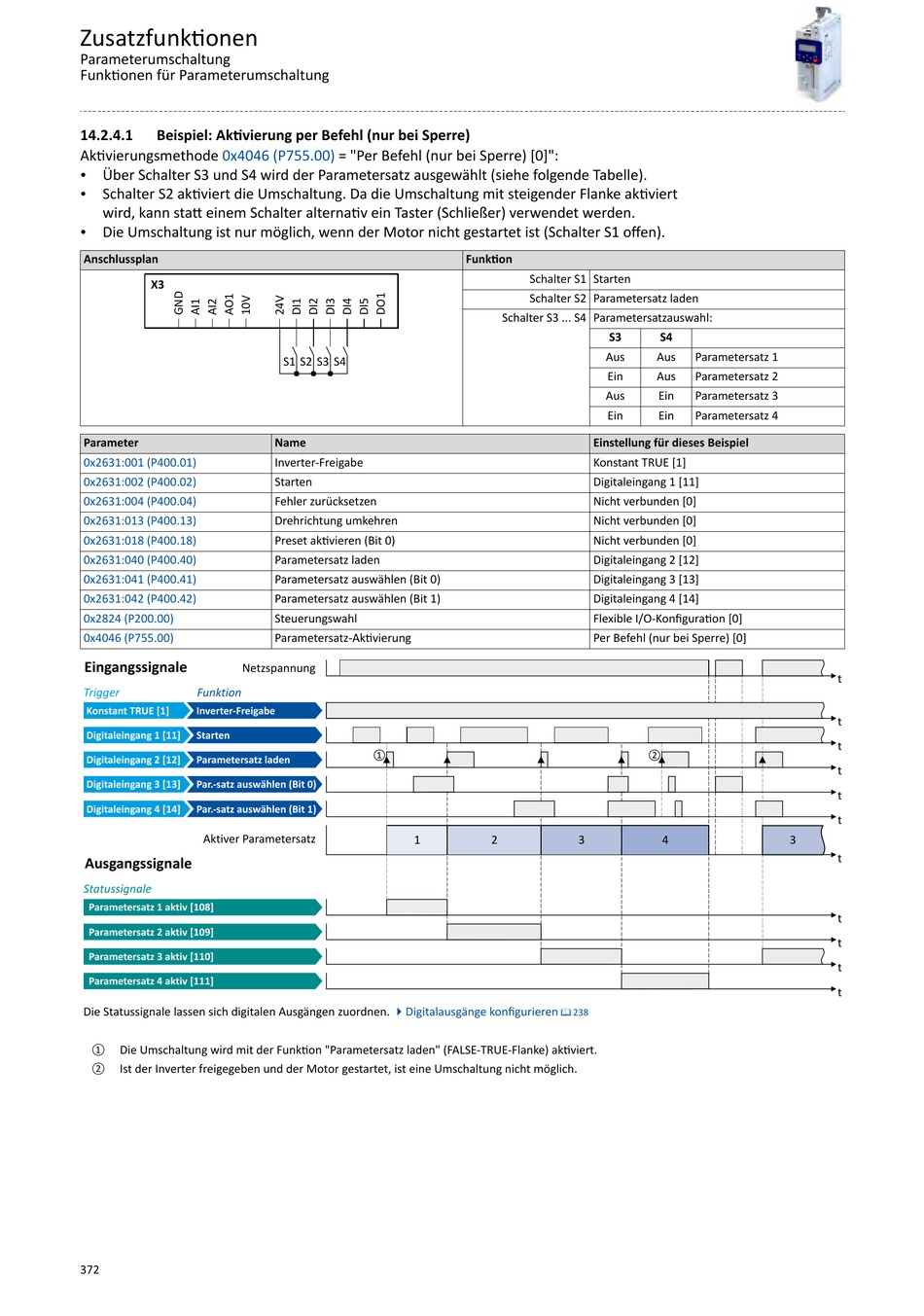

Beispiel: Aktivierung per Befehl (nur bei Sperre)
Aktivierungsmethode
0x4046 (P755.00)
Über Schalter S3 und S4 wird der Parametersatz ausgewählt (siehe folgende Tabelle).
•
Schalter S2 aktiviert die Umschaltung. Da die Umschaltung mit steigender Flanke aktiviert
•
wird, kann statt einem Schalter alternativ ein Taster (Schließer) verwendet werden.
Die Umschaltung ist nur möglich, wenn der Motor nicht gestartet ist (Schalter S1 offen).
•
Anschlussplan
X3
Parameter
0x2631:001 (P400.01)
0x2631:002 (P400.02)
0x2631:004 (P400.04)
0x2631:013 (P400.13)
0x2631:018 (P400.18)
0x2631:040 (P400.40)
0x2631:041 (P400.41)
0x2631:042 (P400.42)
0x2824 (P200.00)
0x4046 (P755.00)
Eingangssignale
Netzspannung
Trigger
Funktion
Konstant TRUE [1]
Inverter-Freigabe
Digitaleingang 1 [11]
Starten
Digitaleingang 2 [12]
Parametersatz laden
Digitaleingang 3 [13]
Par.-satz auswählen (Bit 0)
Digitaleingang 4 [14]
Par.-satz auswählen (Bit 1)
Aktiver Parametersatz
Ausgangssignale
Statussignale
Parametersatz 1 aktiv [108]
Parametersatz 2 aktiv [109]
Parametersatz 3 aktiv [110]
Parametersatz 4 aktiv [111]
Die Statussignale lassen sich digitalen Ausgängen zuordnen.
Die Umschaltung wird mit der Funktion "Parametersatz laden" (FALSE-TRUE-Flanke) aktiviert.
①
Ist der Inverter freigegeben und der Motor gestartet, ist eine Umschaltung nicht möglich.
②
372
= "Per Befehl (nur bei Sperre) [0]":
S1 S2 S3 S4
Name
Inverter-Freigabe
Starten
Fehler zurücksetzen
Drehrichtung umkehren
Preset aktivieren (Bit 0)
Parametersatz laden
Parametersatz auswählen (Bit 0)
Parametersatz auswählen (Bit 1)
Steuerungswahl
Parametersatz-Aktivierung
1
4Digitalausgänge konfigurieren
Funktion
Schalter S1 Starten
Schalter S2 Parametersatz laden
Schalter S3 ... S4 Parametersatzauswahl:
S3
Aus
Ein
Aus
Ein
Einstellung für dieses Beispiel
Konstant TRUE [1]
Digitaleingang 1 [11]
Nicht verbunden [0]
Nicht verbunden [0]
Nicht verbunden [0]
Digitaleingang 2 [12]
Digitaleingang 3 [13]
Digitaleingang 4 [14]
Flexible I/O-Konfiguration [0]
Per Befehl (nur bei Sperre) [0]
2
3
^ 238
S4
Aus
Parametersatz 1
Aus
Parametersatz 2
Ein
Parametersatz 3
Ein
Parametersatz 4
4
3
t
t
t
t
t
t
t
t
t
t
t
