Motorregelung konfigurieren
U/f-Kennliniensteuerung für Asynchronmotor (VFC open loop)
Additive Spannungseinprägung
Adresse Name / Einstellbereich / [Voreinstellung]
0x2B13:002 Additive Spannungseinprägung: Sollwertquelle
• Ab Version 02.00
1 Analogeingang 1
2 Analogeingang 2
3 Netzwerk
201 Interner Wert
202 Interner Wert
203 Interner Wert
204 Interner Wert
205 Interner Wert
206 Interner Wert
0x2B13:003 Additive Spannungseinprägung: Aktuelle Spannung
• Nur Anzeige: x V
• Ab Version 02.00

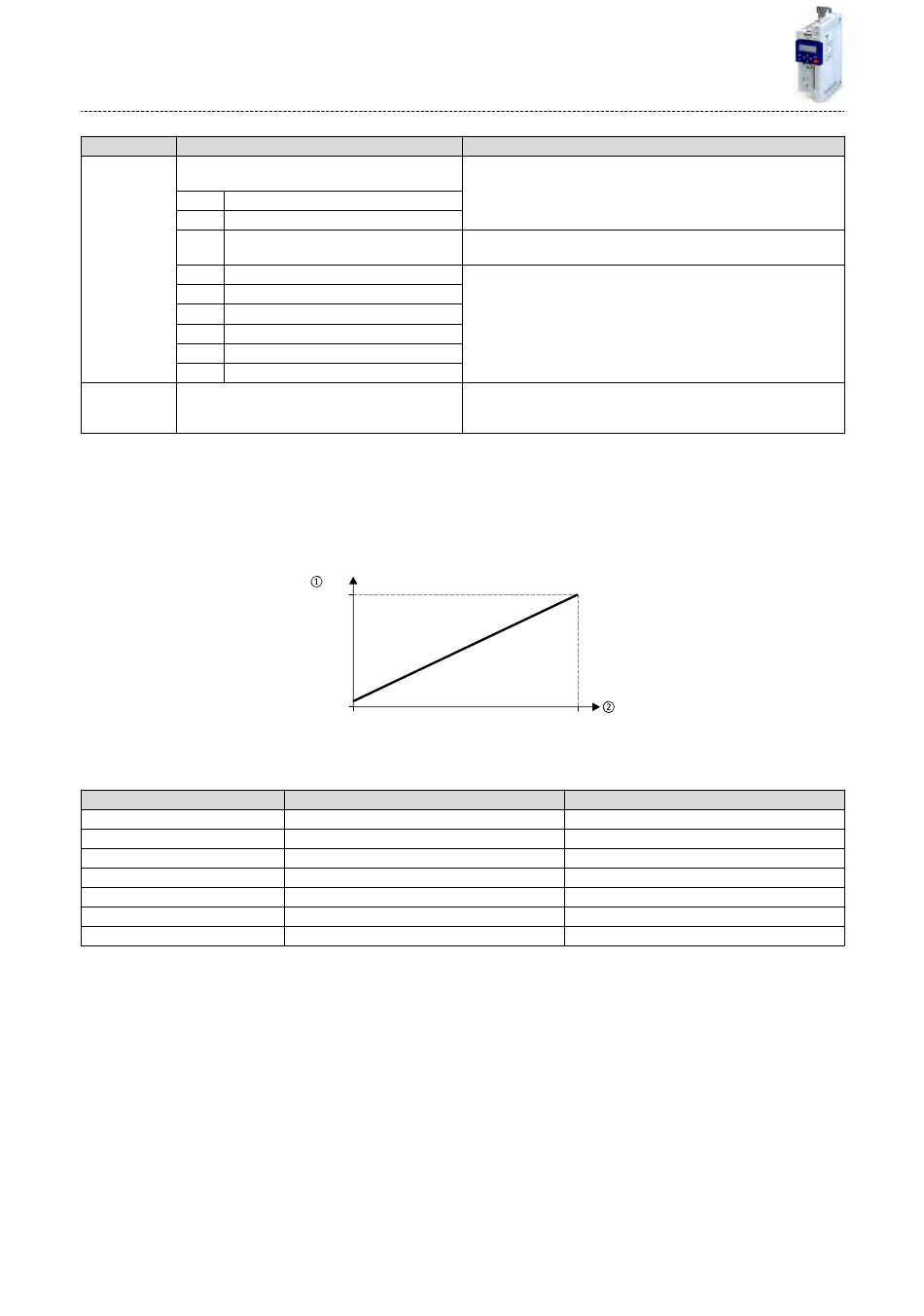

Beispiel: Anwendung der Funktion bei einem 400-V-Inverter
Mit den unten aufgeführten Einstellungen wird der Motor nach dem Start auf 50 Hz beschleu-
nigt. Da die Basisfrequenz jedoch sehr hoch eingestellt ist (hier: 599 Hz), beträgt die Motor-
spannung bei 50 Hz nur 20 VAC.
Über den Analogeingang 1 lässt sich nun die Motorspannung bei konstanter Frequenz in
einem weiten Bereich verändern:
Motorspannung
①
Prozentuale Vorgabe eines additiven Spannungssollwertes über Analogeingang 1
②
Der Stellbereich (hier: 0 ... 100 %) lässt sich über die Parameter "Min-PID-Wert" und "Max-PID-Wert" anpassen.
Parameter
0x2636:004 (P430.04)
0x2636:005 (P430.05)
0x2860:001 (P201.01)
0x2911:001 (P450.01)
0x2B01:002 (P303.02)
0x2B13:001
0x2B13:002
182
(ab Version 05.03)
(ab Version 05.03)
(ab Version 05.03)
(ab Version 05.03)
(ab Version 05.03)
(ab Version 05.03)
[VAC]
400
0
0
Name
Analogeingang 1: Min-PID-Wert
Analogeingang 1: Max-PID-Wert
Frequenzregelung: Standard-Sollwertquelle
Soll-Frequenz-Presets: Preset 1
U/f-Kennliniendaten: Basisfrequenz
Additive Spannungseinprägung: Funktion freigeben
Additive Spannungseinprägung: Sollwertquelle
Info
Auswahl der Quelle für die Vorgabe des additiven Spannungssollwertes.
• 100 % = Bemessungsspannung 0x2C01:007 (P320.07)
Der additive Spannungssollwert wird über das mappbare Datenwort Net-
WordIN5 0x4008:005 (P590.05) vorgegeben.
Interne Werte des Herstellers.
Anzeige der aktuellen (angehobenen oder abgesenkten) Spannung.
100
[%]
Einstellung für dieses Beispiel
0 %
100 %
Frequenz-Preset 1 [11]
50 Hz
599 Hz
Freigeben [1]
Analogeingang 1 [1]
