Motorregelung konfigurieren

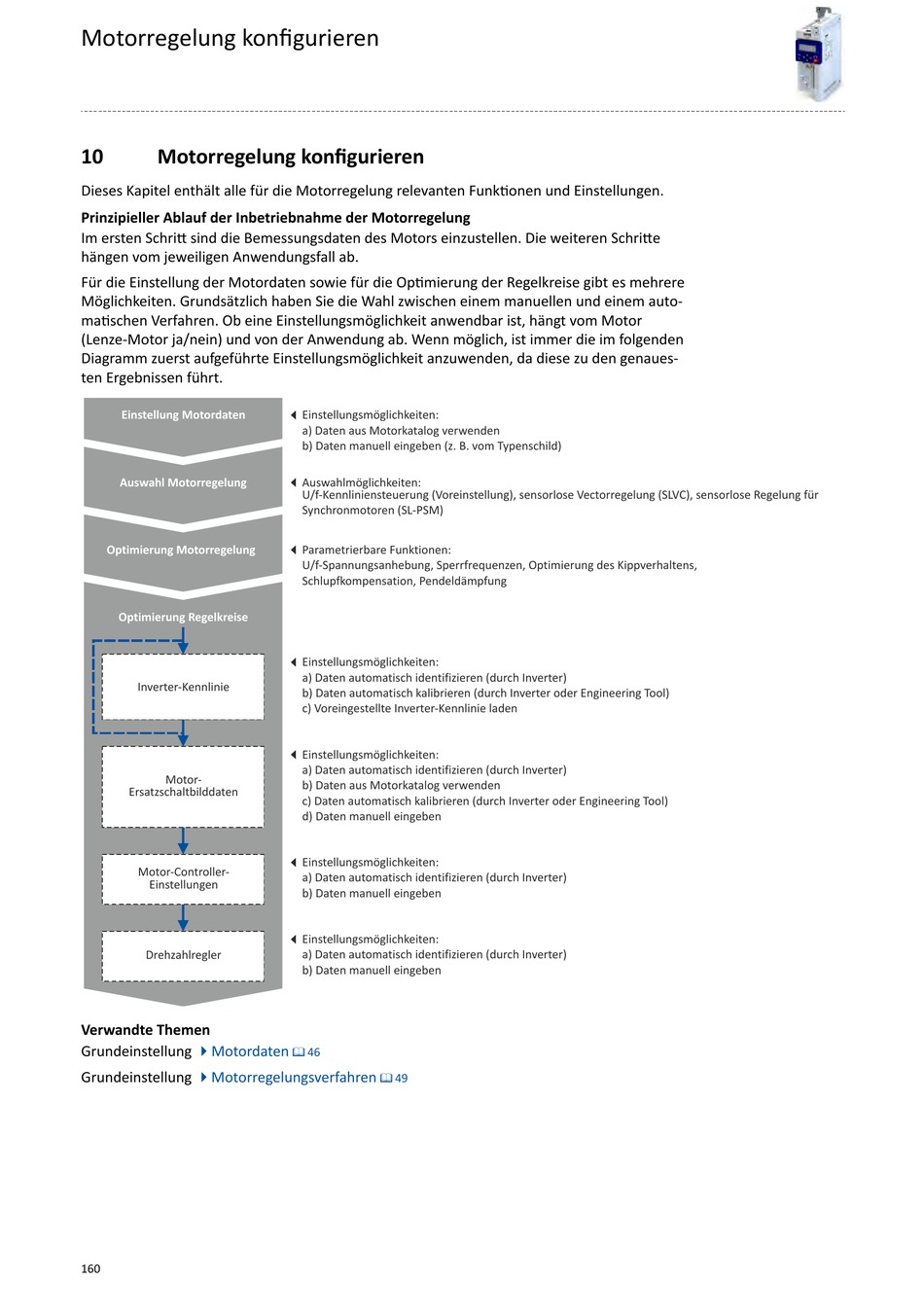

10 Motorregelung konfigurieren
Dieses Kapitel enthält alle für die Motorregelung relevanten Funktionen und Einstellungen.
Prinzipieller Ablauf der Inbetriebnahme der Motorregelung
Im ersten Schritt sind die Bemessungsdaten des Motors einzustellen. Die weiteren Schritte
hängen vom jeweiligen Anwendungsfall ab.
Für die Einstellung der Motordaten sowie für die Optimierung der Regelkreise gibt es mehrere
Möglichkeiten. Grundsätzlich haben Sie die Wahl zwischen einem manuellen und einem auto-
matischen Verfahren. Ob eine Einstellungsmöglichkeit anwendbar ist, hängt vom Motor
(Lenze-Motor ja/nein) und von der Anwendung ab. Wenn möglich, ist immer die im folgenden
Diagramm zuerst aufgeführte Einstellungsmöglichkeit anzuwenden, da diese zu den genaues-
ten Ergebnissen führt.
Einstellung Motordaten
Auswahl Motorregelung
Optimierung Motorregelung
Optimierung Regelkreise
Inverter-Kennlinie
Motor-
Ersatzschaltbilddaten
Motor-Controller-
Einstellungen
Drehzahlregler
Verwandte Themen
Grundeinstellung
4Motordaten
Grundeinstellung
4Motorregelungsverfahren
160
Einstellungsmöglichkeiten:
a) Daten aus Motorkatalog verwenden
b) Daten manuell eingeben (z. B. vom Typenschild)
Auswahlmöglichkeiten:
U/f-Kennliniensteuerung (Voreinstellung), sensorlose Vectorregelung (SLVC), sensorlose Regelung für
Synchronmotoren (SL-PSM)
Parametrierbare Funktionen:
U/f-Spannungsanhebung, Sperrfrequenzen, Optimierung des Kippverhaltens,
Schlupfkompensation, Pendeldämpfung
Einstellungsmöglichkeiten:
a) Daten automatisch identifizieren (durch Inverter)
b) Daten automatisch kalibrieren (durch Inverter oder Engineering Tool)
c) Voreingestellte Inverter-Kennlinie laden
Einstellungsmöglichkeiten:
a) Daten automatisch identifizieren (durch Inverter)
b) Daten aus Motorkatalog verwenden
c) Daten automatisch kalibrieren (durch Inverter oder Engineering Tool)
d) Daten manuell eingeben
Einstellungsmöglichkeiten:
a) Daten automatisch identifizieren (durch Inverter)
b) Daten manuell eingeben
Einstellungsmöglichkeiten:
a) Daten automatisch identifizieren (durch Inverter)
b) Daten manuell eingeben
^ 46
^ 49
