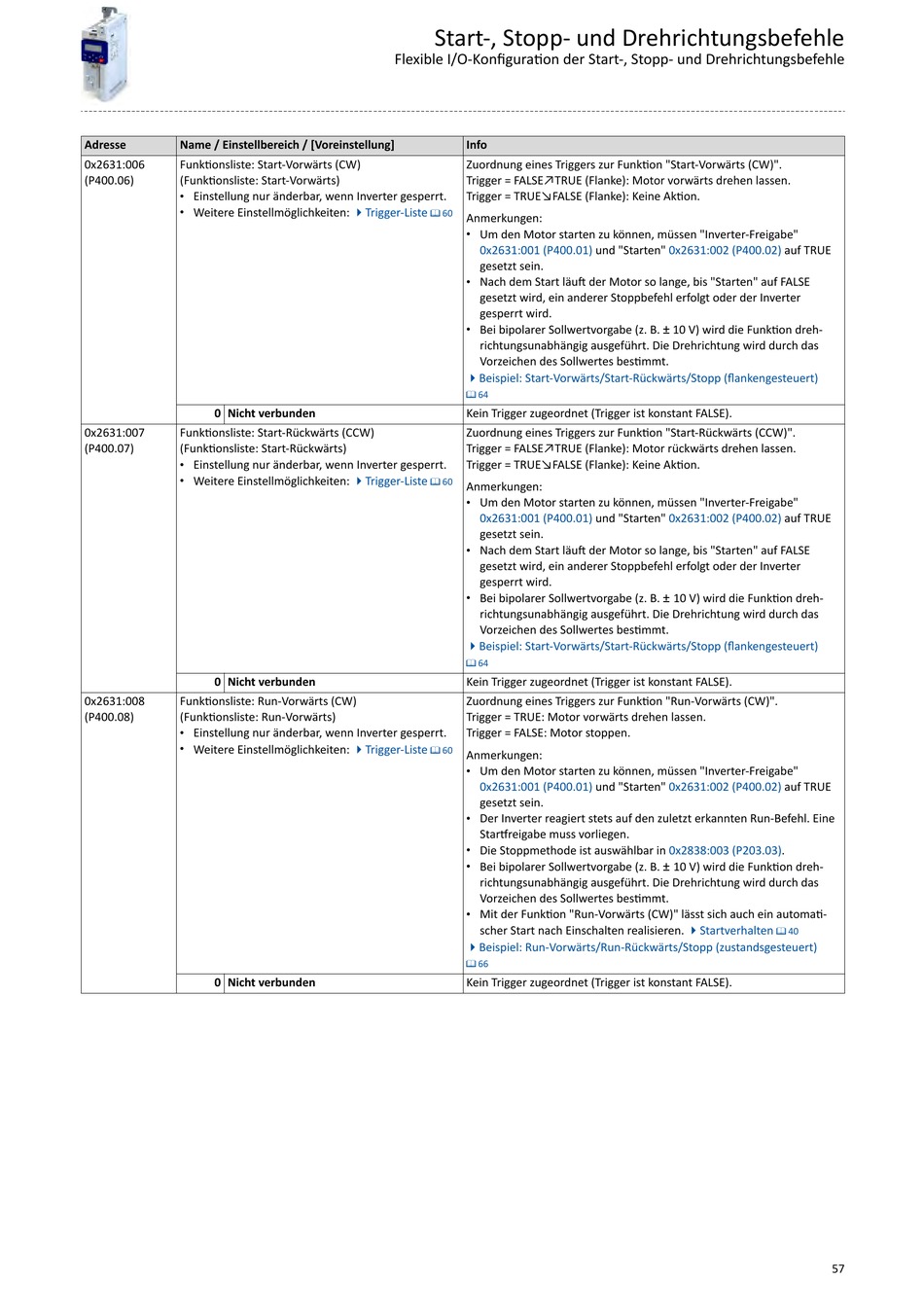

Adresse Name / Einstellbereich / [Voreinstellung]
0x2631:006 Funktionsliste: Start-Vorwärts (CW)
(P400.06) (Funktionsliste: Start-Vorwärts)
• Einstellung nur änderbar, wenn Inverter gesperrt.
• Weitere Einstellmöglichkeiten:
0 Nicht verbunden
0x2631:007 Funktionsliste: Start-Rückwärts (CCW)
(P400.07) (Funktionsliste: Start-Rückwärts)
• Einstellung nur änderbar, wenn Inverter gesperrt.
• Weitere Einstellmöglichkeiten:
0 Nicht verbunden
0x2631:008 Funktionsliste: Run-Vorwärts (CW)
(P400.08) (Funktionsliste: Run-Vorwärts)
• Einstellung nur änderbar, wenn Inverter gesperrt.
• Weitere Einstellmöglichkeiten:
0 Nicht verbunden
Start-, Stopp- und Drehrichtungsbefehle
Flexible I/O-Konfiguration der Start-, Stopp- und Drehrichtungsbefehle
Info
Zuordnung eines Triggers zur Funktion "Start-Vorwärts (CW)".
Trigger = FALSE↗TRUE (Flanke): Motor vorwärts drehen lassen.
Trigger = TRUE↘FALSE (Flanke): Keine Aktion.
4Trigger-Liste ^ 60
Anmerkungen:
• Um den Motor starten zu können, müssen "Inverter-Freigabe"
0x2631:001 (P400.01)
gesetzt sein.
• Nach dem Start läuft der Motor so lange, bis "Starten" auf FALSE
gesetzt wird, ein anderer Stoppbefehl erfolgt oder der Inverter
gesperrt wird.
• Bei bipolarer Sollwertvorgabe (z. B. ± 10 V) wird die Funktion dreh-
richtungsunabhängig ausgeführt. Die Drehrichtung wird durch das
Vorzeichen des Sollwertes bestimmt.
4Beispiel: Start-Vorwärts/Start-Rückwärts/Stopp (flankengesteuert)
^ 64
Kein Trigger zugeordnet (Trigger ist konstant FALSE).
Zuordnung eines Triggers zur Funktion "Start-Rückwärts (CCW)".
Trigger = FALSE↗TRUE (Flanke): Motor rückwärts drehen lassen.
Trigger = TRUE↘FALSE (Flanke): Keine Aktion.
4Trigger-Liste ^ 60
Anmerkungen:
• Um den Motor starten zu können, müssen "Inverter-Freigabe"
0x2631:001 (P400.01)
gesetzt sein.
• Nach dem Start läuft der Motor so lange, bis "Starten" auf FALSE
gesetzt wird, ein anderer Stoppbefehl erfolgt oder der Inverter
gesperrt wird.
• Bei bipolarer Sollwertvorgabe (z. B. ± 10 V) wird die Funktion dreh-
richtungsunabhängig ausgeführt. Die Drehrichtung wird durch das
Vorzeichen des Sollwertes bestimmt.
4Beispiel: Start-Vorwärts/Start-Rückwärts/Stopp (flankengesteuert)
^ 64
Kein Trigger zugeordnet (Trigger ist konstant FALSE).
Zuordnung eines Triggers zur Funktion "Run-Vorwärts (CW)".
Trigger = TRUE: Motor vorwärts drehen lassen.
Trigger = FALSE: Motor stoppen.
4Trigger-Liste
^ 60
Anmerkungen:
• Um den Motor starten zu können, müssen "Inverter-Freigabe"
0x2631:001 (P400.01)
gesetzt sein.
• Der Inverter reagiert stets auf den zuletzt erkannten Run-Befehl. Eine
Startfreigabe muss vorliegen.
• Die Stoppmethode ist auswählbar in
• Bei bipolarer Sollwertvorgabe (z. B. ± 10 V) wird die Funktion dreh-
richtungsunabhängig ausgeführt. Die Drehrichtung wird durch das
Vorzeichen des Sollwertes bestimmt.
• Mit der Funktion "Run-Vorwärts (CW)" lässt sich auch ein automati-
scher Start nach Einschalten realisieren.
4Beispiel: Run-Vorwärts/Run-Rückwärts/Stopp (zustandsgesteuert)
^ 66
Kein Trigger zugeordnet (Trigger ist konstant FALSE).
und "Starten" 0x2631:002 (P400.02)
und "Starten" 0x2631:002 (P400.02)
und "Starten" 0x2631:002 (P400.02)
0x2838:003 (P203.03).
4Startverhalten
auf TRUE
auf TRUE
auf TRUE
^ 40
