5.6
Stoppverhalten
In der Voreinstellung wird der Motor nach einem Stoppbefehl mit Standard-Rampe in den
Stillstand geführt. Alternativ ist ein Austrudeln, ein Abrampen mit Schnellhalt-Rampe oder
eine Abschaltpositionierung auswählbar.
Details
Die Stoppmethode ist in
0x2838:003 (P203.03)

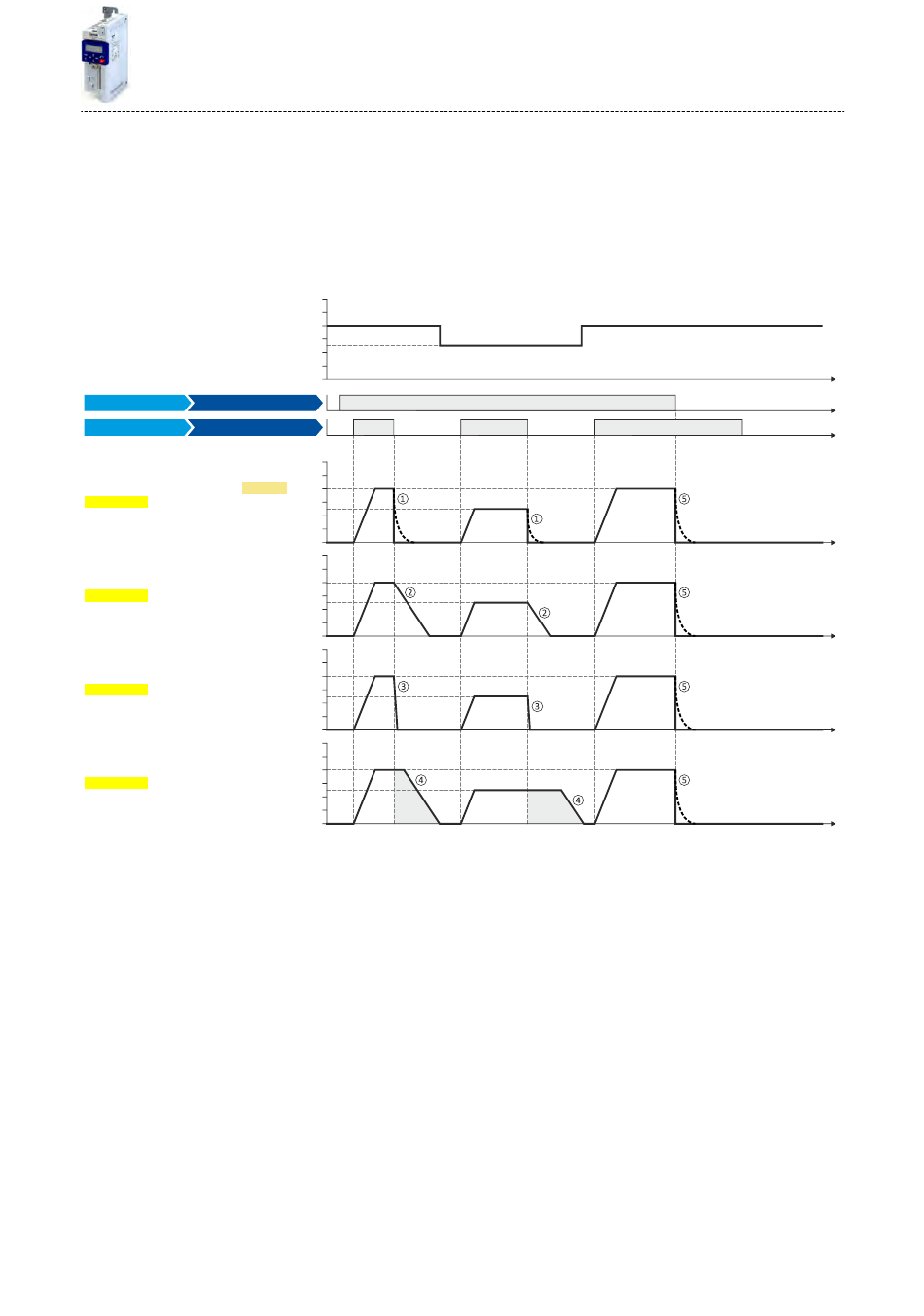

schaulicht die verschiedenen Stoppmethoden:
Eingangssignale
Frequenzsollwertvorgabe
Trigger
Funktion
Digitaleingang 1 [11]
Inverter-Freigabe
Digitaleingang 2 [12]
Starten
Ausgangssignale
Ausgangsfrequenz
0x2DDD
0x2838:003
= Freilauf [0]
0x2838:003
= Standard-Rampe [1]
0x2838:003
= Schnellhalt-Rampe [2]
0x2838:003
= Abschaltpositionierung [3]
Stoppmethode = "Freilauf [0]": Der Motor trudelt aus.
①
Stoppmethode = "Standard-Rampe [1]": Der Motor wird mit Verzögerungszeit 1 (hier: 10 s) in den Stillstand geführt.
②
Stoppmethode = "Schnellhalt-Rampe [2]": Der Motor wird mit Verzögerungszeit für Schnellhalt (hier: 1 s) in den Stillstand geführt.
③
Stoppmethode = "Abschaltpositionierung [3]": Diese Methode ähnelt der Stoppmethode "Standard-Rampe". Der Inverter verzögert jedoch
④
in Abhängigkeit der aktuellen Ausgangsfrequenz den Beginn des Runterampens, so dass die Anzahl der Motorumdrehungen bis zum Still-
stand und somit die Stoppposition stets relativ konstant ist.
Wird "Inverter-Freigabe" auf FALSE gesetzt, wird der Inverter gesperrt. Der Motor wird momentenlos und trudelt aus in den Stillstand in
⑤
Abhängigkeit der Massenträgheit der Maschine (unabhängig von der eingestellten Stoppmethode).
auswählbar. Das folgende Diagramm veran-
60 Hz
50 Hz
40 Hz
30 Hz
20 Hz
10 Hz
0 Hz
60 Hz
50 Hz
40 Hz
30 Hz
20 Hz
10 Hz
0 Hz
60 Hz
50 Hz
40 Hz
30 Hz
20 Hz
10 Hz
0 Hz
60 Hz
50 Hz
40 Hz
30 Hz
20 Hz
10 Hz
0 Hz
60 Hz
50 Hz
40 Hz
30 Hz
20 Hz
10 Hz
0 Hz
Grundeinstellung
Stoppverhalten
t
t
t
t
t
t
t
43
