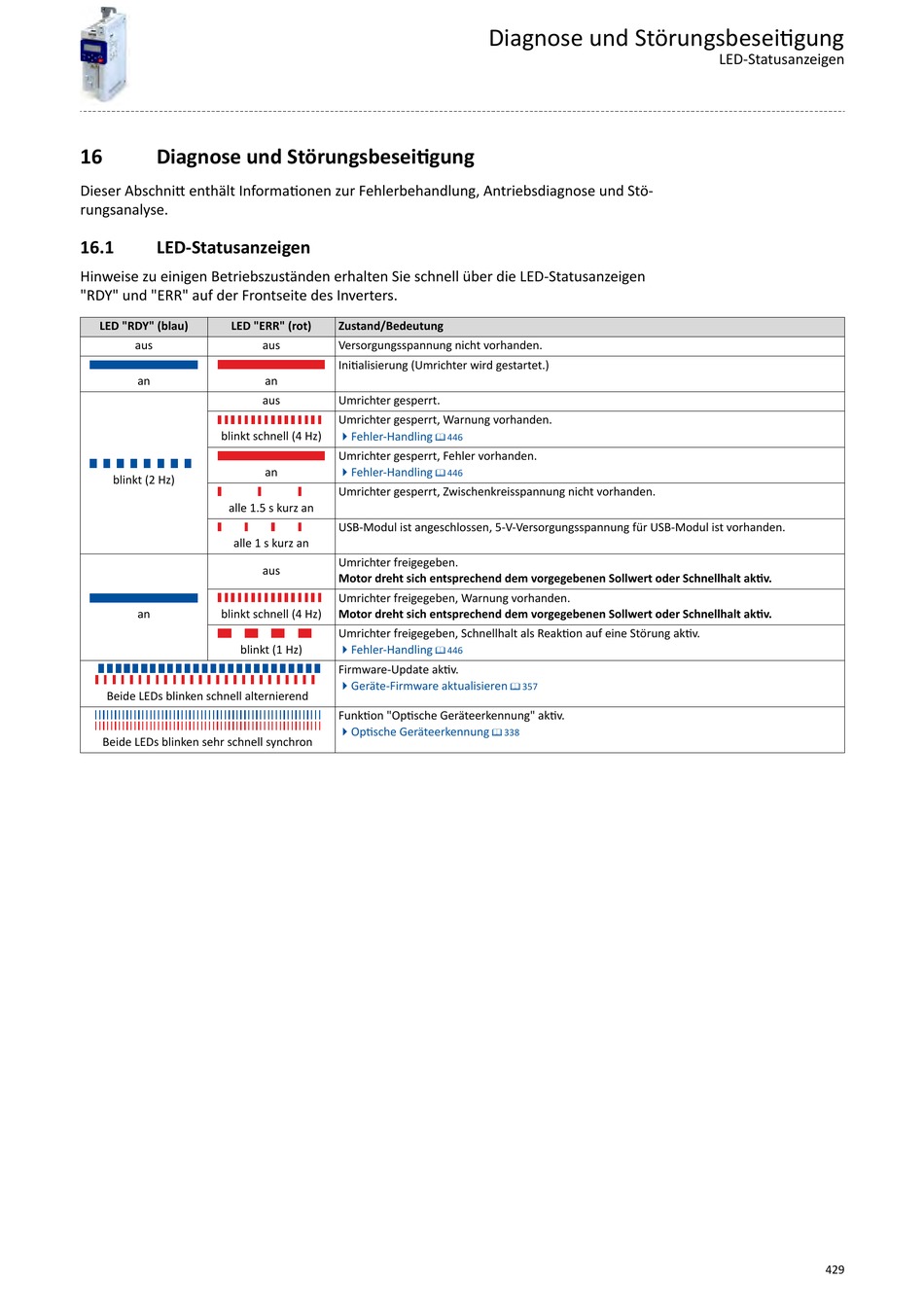

16 Diagnose und Störungsbeseitigung
Dieser Abschnitt enthält Informationen zur Fehlerbehandlung, Antriebsdiagnose und Stö-
rungsanalyse.
16.1

LED-Statusanzeigen

Hinweise zu einigen Betriebszuständen erhalten Sie schnell über die LED-Statusanzeigen
"RDY" und "ERR" auf der Frontseite des Inverters.
LED "RDY" (blau) LED "ERR" (rot)
aus
an
blinkt schnell (4 Hz)
blinkt (2 Hz)
alle 1.5 s kurz an
alle 1 s kurz an
an blinkt schnell (4 Hz)
blinkt (1 Hz)
Beide LEDs blinken schnell alternierend
Beide LEDs blinken sehr schnell synchron
Zustand/Bedeutung
aus Versorgungsspannung nicht vorhanden.
Initialisierung (Umrichter wird gestartet.)
an
aus Umrichter gesperrt.
Umrichter gesperrt, Warnung vorhanden.
4Fehler-Handling
^ 446
Umrichter gesperrt, Fehler vorhanden.
an
4Fehler-Handling
^ 446
Umrichter gesperrt, Zwischenkreisspannung nicht vorhanden.
USB-Modul ist angeschlossen, 5-V-Versorgungsspannung für USB-Modul ist vorhanden.
Umrichter freigegeben.
aus
Motor dreht sich entsprechend dem vorgegebenen Sollwert oder Schnellhalt aktiv.
Umrichter freigegeben, Warnung vorhanden.
Motor dreht sich entsprechend dem vorgegebenen Sollwert oder Schnellhalt aktiv.
Umrichter freigegeben, Schnellhalt als Reaktion auf eine Störung aktiv.
4Fehler-Handling
^ 446
Firmware-Update aktiv.
4Geräte-Firmware aktualisieren
Funktion "Optische Geräteerkennung" aktiv.
4Optische Geräteerkennung
Diagnose und Störungsbeseitigung
^ 357
^ 338
LED-Statusanzeigen
