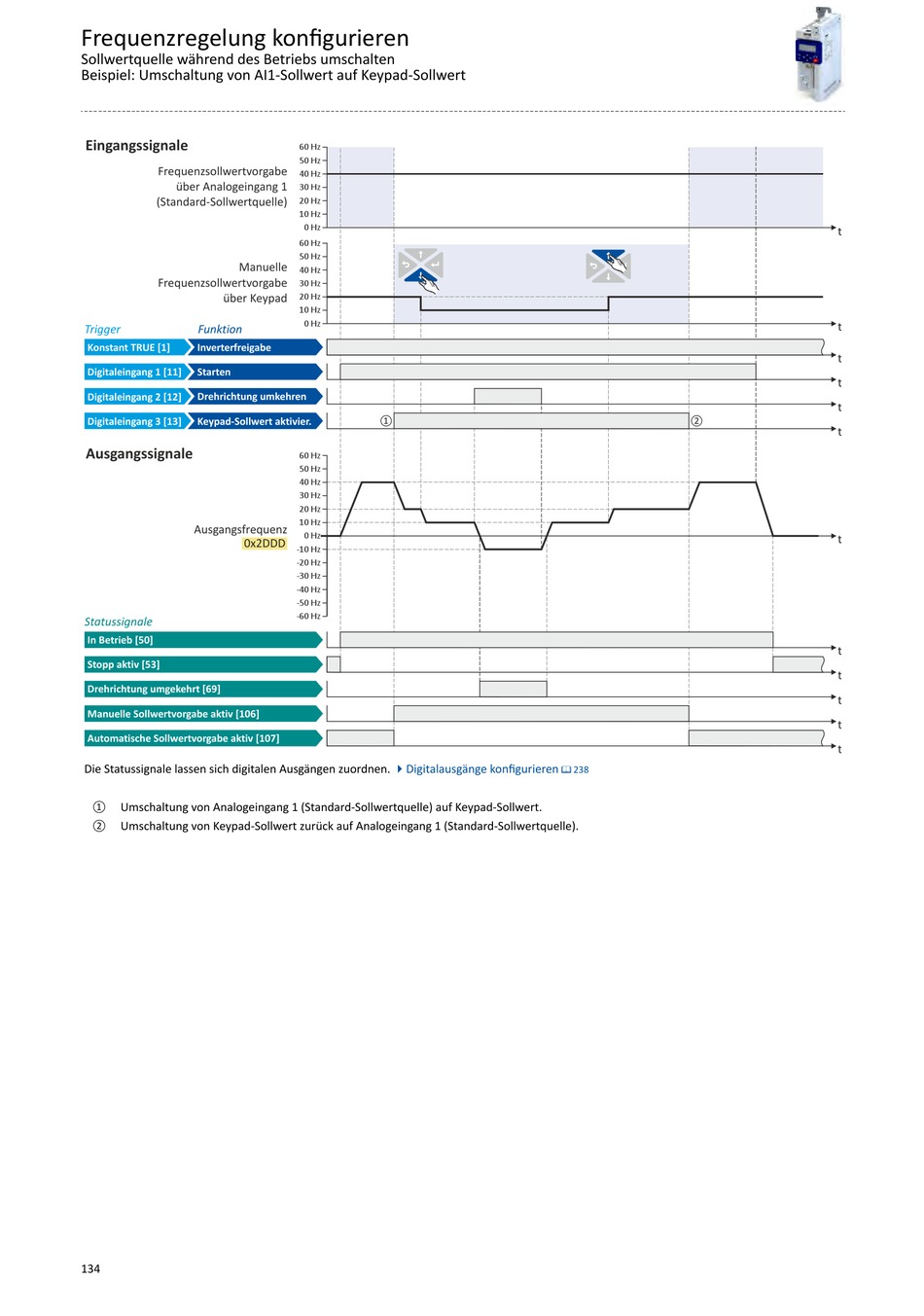

Frequenzregelung konfigurieren
Sollwertquelle während des Betriebs umschalten
Beispiel: Umschaltung von AI1-Sollwert auf Keypad-Sollwert
Eingangssignale
Frequenzsollwertvorgabe
über Analogeingang 1
(Standard-Sollwertquelle)
Manuelle
Frequenzsollwertvorgabe
über Keypad
Trigger Funktion
❶ Konstant TRUE [1] Inverterfreigabe
Digitaleingang 1 [11] Starten
Digitaleingang 2 [12] Drehrichtung umkehren
❷
Digitaleingang 3 [13] Keypad-Sollwert aktivier.
❸
Ausgangssignale
Ausgangsfrequenz
0x2DDD
Statussignale
In Betrieb [50]
Stopp aktiv [53]
Drehrichtung umgekehrt [69]
Manuelle Sollwertvorgabe aktiv [106]
Automatische Sollwertvorgabe aktiv [107]
Die Statussignale lassen sich digitalen Ausgängen zuordnen.
Umschaltung von Analogeingang 1 (Standard-Sollwertquelle) auf Keypad-Sollwert.
①
Umschaltung von Keypad-Sollwert zurück auf Analogeingang 1 (Standard-Sollwertquelle).
②
134
60 Hz
50 Hz
40 Hz
30 Hz
20 Hz
10 Hz
0 Hz
60 Hz
50 Hz
40 Hz
30 Hz
20 Hz
10 Hz
0 Hz
60 Hz
50 Hz
40 Hz
30 Hz
20 Hz
10 Hz
0 Hz
-10 Hz
-20 Hz
-30 Hz
-40 Hz
-50 Hz
-60 Hz
4Digitalausgänge konfigurieren
^ 238
