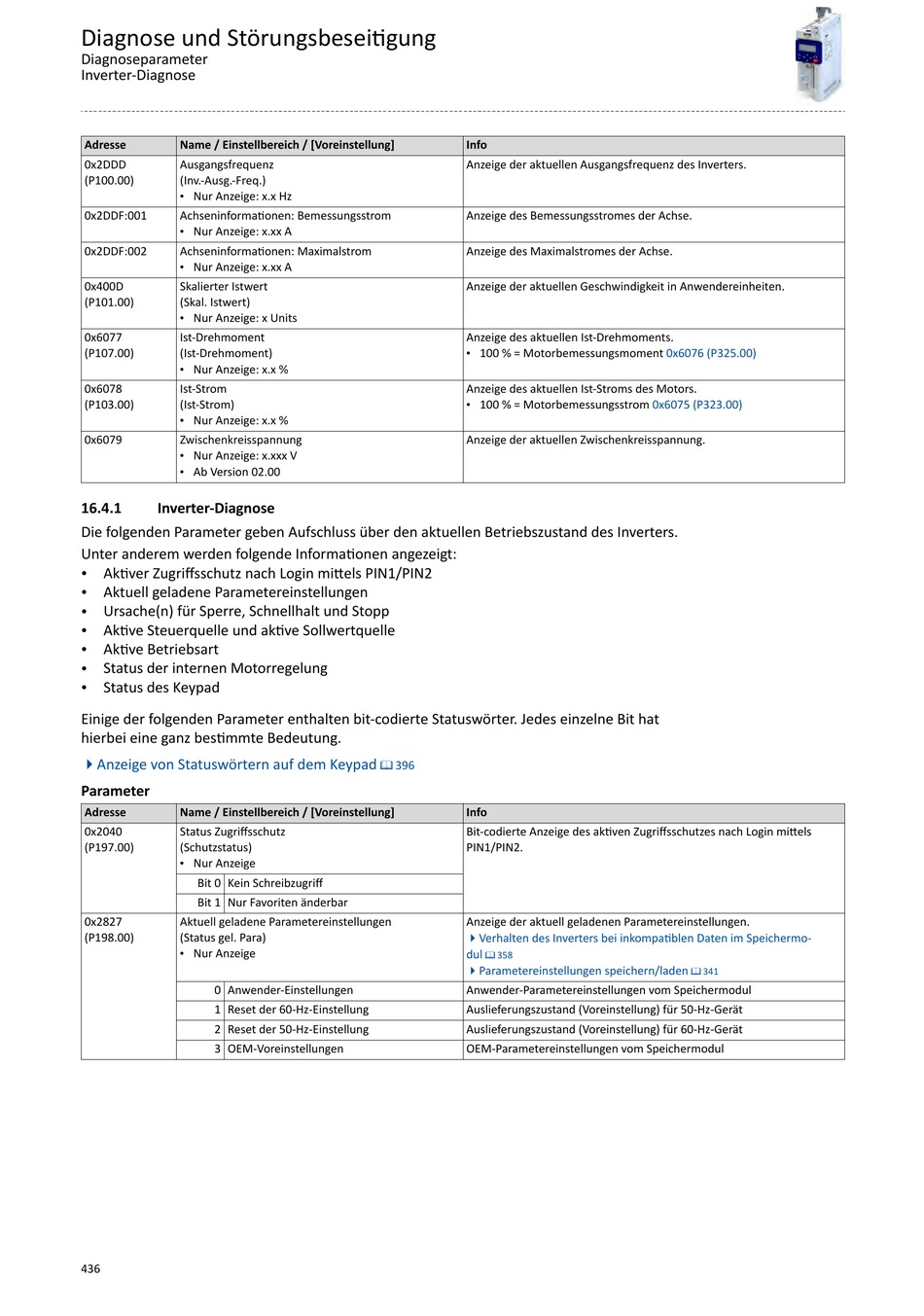

Inverter-Diagnose - Lenze i510 Inbetriebnahme

Diagnose und Störungsbeseitigung
Diagnoseparameter

Inverter-Diagnose

Adresse Name / Einstellbereich / [Voreinstellung]
0x2DDD Ausgangsfrequenz
(P100.00) (Inv.-Ausg.-Freq.)
• Nur Anzeige: x.x Hz
0x2DDF:001 Achseninformationen: Bemessungsstrom
• Nur Anzeige: x.xx A
0x2DDF:002 Achseninformationen: Maximalstrom
• Nur Anzeige: x.xx A
0x400D Skalierter Istwert
(P101.00) (Skal. Istwert)
• Nur Anzeige: x Units
0x6077 Ist-Drehmoment
(P107.00) (Ist-Drehmoment)
• Nur Anzeige: x.x %
0x6078 Ist-Strom
(P103.00) (Ist-Strom)
• Nur Anzeige: x.x %
0x6079 Zwischenkreisspannung
• Nur Anzeige: x.xxx V
• Ab Version 02.00
16.4.1 Inverter-Diagnose
Die folgenden Parameter geben Aufschluss über den aktuellen Betriebszustand des Inverters.
Unter anderem werden folgende Informationen angezeigt:
Aktiver Zugriffsschutz nach Login mittels PIN1/PIN2
•
Aktuell geladene Parametereinstellungen
•
Ursache(n) für Sperre, Schnellhalt und Stopp
•
Aktive Steuerquelle und aktive Sollwertquelle
•
Aktive Betriebsart
•
Status der internen Motorregelung
•
Status des Keypad
•
Einige der folgenden Parameter enthalten bit-codierte Statuswörter. Jedes einzelne Bit hat
hierbei eine ganz bestimmte Bedeutung.
4Anzeige von Statuswörtern auf dem Keypad
Parameter
Adresse Name / Einstellbereich / [Voreinstellung]
0x2040 Status Zugriffsschutz
(P197.00) (Schutzstatus)
• Nur Anzeige
Bit 0 Kein Schreibzugriff
Bit 1 Nur Favoriten änderbar
0x2827 Aktuell geladene Parametereinstellungen
(P198.00) (Status gel. Para)
• Nur Anzeige
0 Anwender-Einstellungen
1 Reset der 60-Hz-Einstellung
2 Reset der 50-Hz-Einstellung
3 OEM-Voreinstellungen
436
Info
Anzeige der aktuellen Ausgangsfrequenz des Inverters.
Anzeige des Bemessungsstromes der Achse.
Anzeige des Maximalstromes der Achse.
Anzeige der aktuellen Geschwindigkeit in Anwendereinheiten.
Anzeige des aktuellen Ist-Drehmoments.
• 100 % = Motorbemessungsmoment
Anzeige des aktuellen Ist-Stroms des Motors.
• 100 % = Motorbemessungsstrom
Anzeige der aktuellen Zwischenkreisspannung.
^ 396
Info
Bit-codierte Anzeige des aktiven Zugriffsschutzes nach Login mittels
PIN1/PIN2.
Anzeige der aktuell geladenen Parametereinstellungen.
4Verhalten des Inverters bei inkompatiblen Daten im Speichermo-
dul
^ 358
4Parametereinstellungen speichern/laden
Anwender-Parametereinstellungen vom Speichermodul
Auslieferungszustand (Voreinstellung) für 50-Hz-Gerät
Auslieferungszustand (Voreinstellung) für 60-Hz-Gerät
OEM-Parametereinstellungen vom Speichermodul
0x6076 (P325.00)
0x6075 (P323.00)
^ 341
