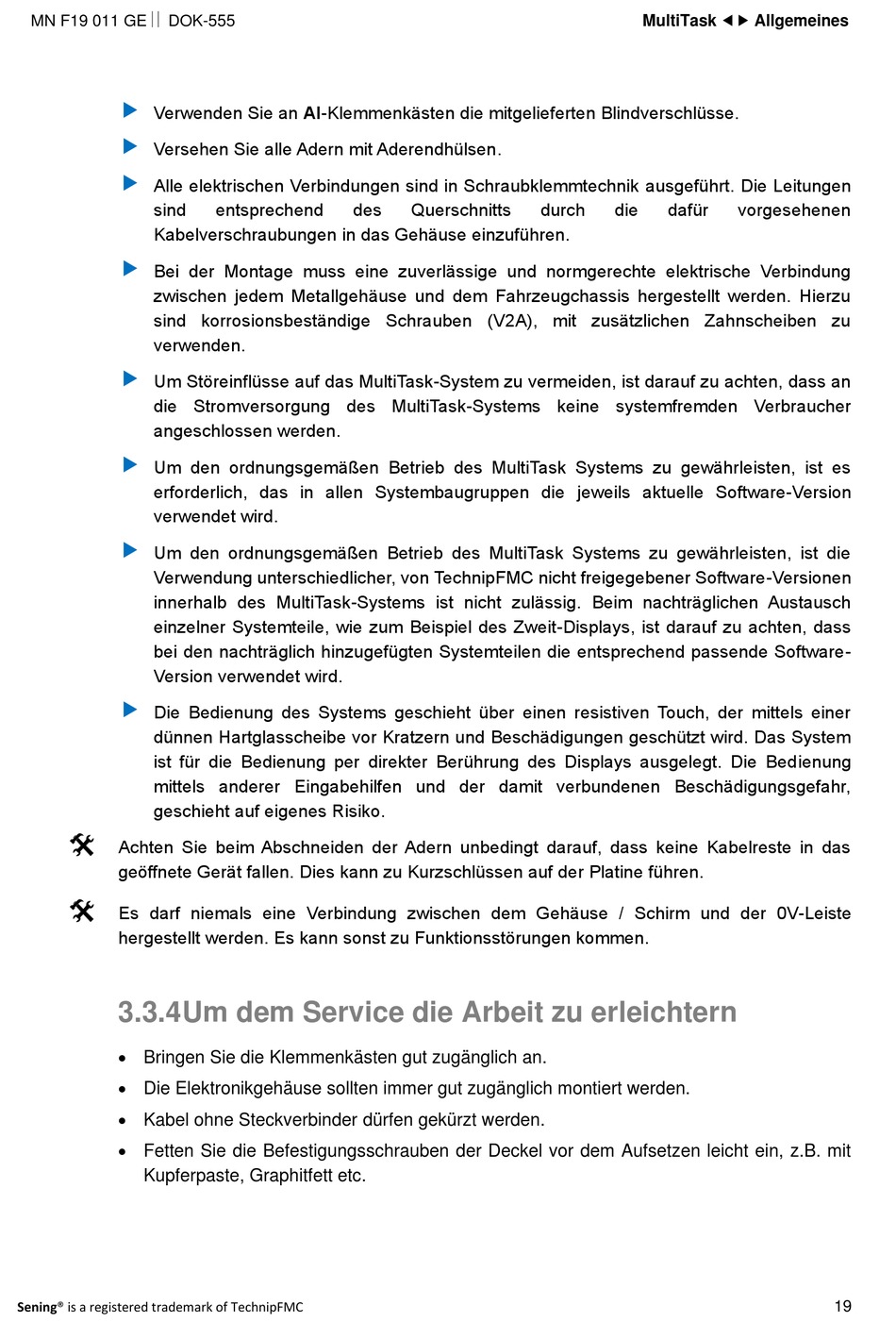

MN F19 011 GE DOK-555
Verwenden Sie an AI-Klemmenkästen die mitgelieferten Blindverschlüsse.
Versehen Sie alle Adern mit Aderendhülsen.
Alle elektrischen Verbindungen sind in Schraubklemmtechnik ausgeführt. Die Leitungen
sind
Kabelverschraubungen in das Gehäuse einzuführen.
Bei der Montage muss eine zuverlässige und normgerechte elektrische Verbindung
zwischen jedem Metallgehäuse und dem Fahrzeugchassis hergestellt werden. Hierzu
sind korrosionsbeständige Schrauben (V2A), mit zusätzlichen Zahnscheiben zu
verwenden.
Um Störeinflüsse auf das MultiTask-System zu vermeiden, ist darauf zu achten, dass an
die Stromversorgung des MultiTask-Systems keine systemfremden Verbraucher
angeschlossen werden.
Um den ordnungsgemäßen Betrieb des MultiTask Systems zu gewährleisten, ist es
erforderlich, das in allen Systembaugruppen die jeweils aktuelle Software-Version
verwendet wird.
Um den ordnungsgemäßen Betrieb des MultiTask Systems zu gewährleisten, ist die
Verwendung unterschiedlicher, von TechnipFMC nicht freigegebener Software-Versionen
innerhalb des MultiTask-Systems ist nicht zulässig. Beim nachträglichen Austausch
einzelner Systemteile, wie zum Beispiel des Zweit-Displays, ist darauf zu achten, dass
bei den nachträglich hinzugefügten Systemteilen die entsprechend passende Software-
Version verwendet wird.
Die Bedienung des Systems geschieht über einen resistiven Touch, der mittels einer
dünnen Hartglasscheibe vor Kratzern und Beschädigungen geschützt wird. Das System
ist für die Bedienung per direkter Berührung des Displays ausgelegt. Die Bedienung
mittels anderer Eingabehilfen und der damit verbundenen Beschädigungsgefahr,
geschieht auf eigenes Risiko.
Achten Sie beim Abschneiden der Adern unbedingt darauf, dass keine Kabelreste in das
geöffnete Gerät fallen. Dies kann zu Kurzschlüssen auf der Platine führen.
Es darf niemals eine Verbindung zwischen dem Gehäuse / Schirm und der 0V-Leiste
hergestellt werden. Es kann sonst zu Funktionsstörungen kommen.
Pos : 11.6 /T echD OC/Seni ng/Installati on/3: Um dem Service di e Arbeit z u erleic htern @ 5\m od_1376033444973_6.docx @ 90859 @ 3 @ 1
3.3.4 Um dem Service die Arbeit zu erleichtern
• Bringen Sie die Klemmenkästen gut zugänglich an.
• Die Elektronikgehäuse sollten immer gut zugänglich montiert werden.
• Kabel ohne Steckverbinder dürfen gekürzt werden.
• Fetten Sie die Befestigungsschrauben der Deckel vor dem Aufsetzen leicht ein, z.B. mit
Kupferpaste, Graphitfett etc.
Sening® is a registered trademark of TechnipFMC
entsprechend
des
Querschnitts
durch
MultiTask Allgemeines
die
dafür
vorgesehenen
19
