4.3.2.1 Aufstellungshöhe
Die Aufstellungshöhe ist die Höhe über NN am
Montageort.
Produkte, die bis 1000 m über NN installiert werden,
können mit 100 % ihrer Leistung betrieben werden.
Die Motoren können bis zu einer Höhe von 3500 m
über NN aufgestellt werden.
Produkte, die oberhalb von 1000 m über
NN installiert werden, dürfen wegen der
geringeren Dichte der Luft und der damit
verbundenen geringeren Kühlleistung nicht
mit voller Leistung betrieben werden.

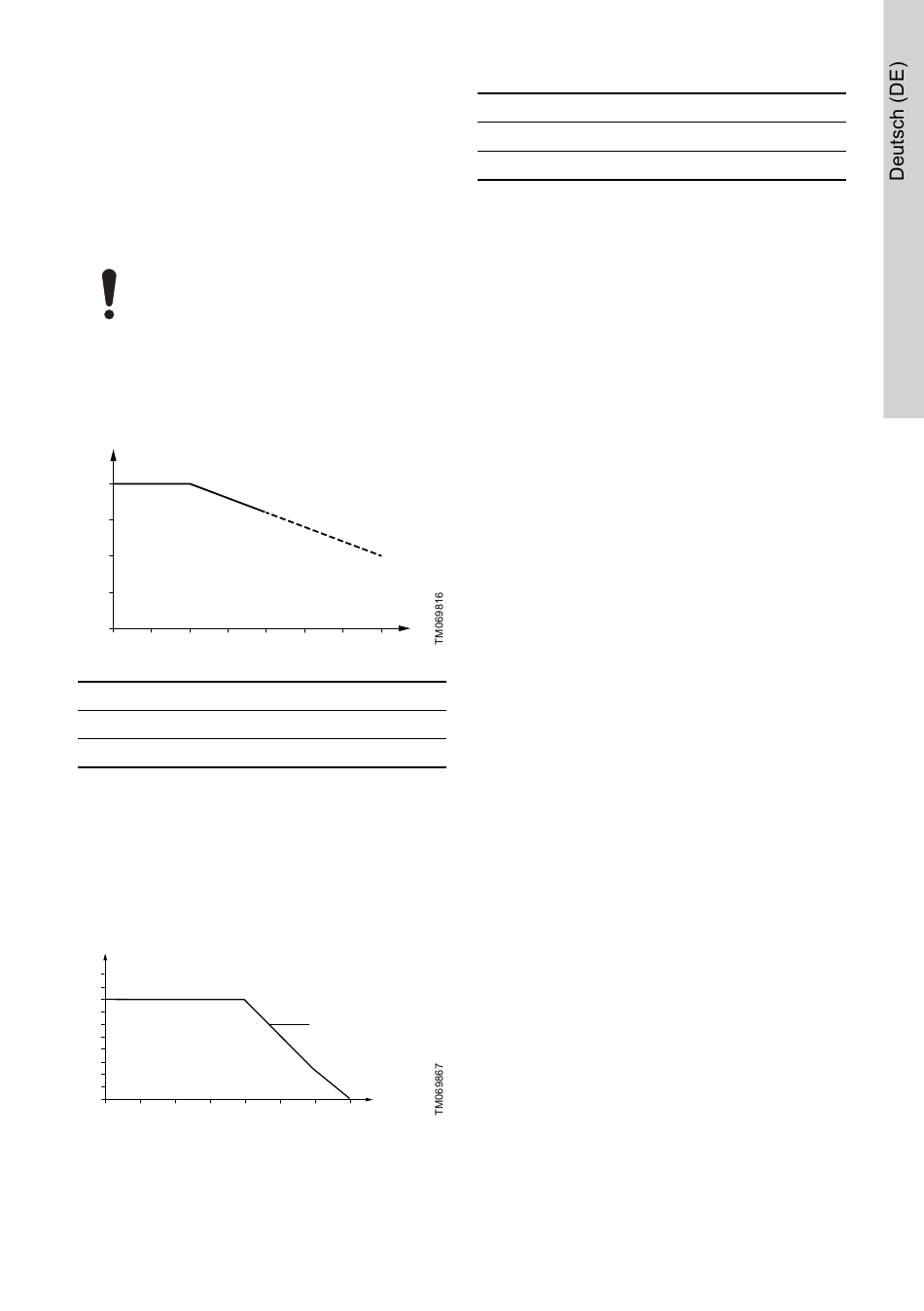

Die Ausgangsleistung des Motors (P2) in
Abhängigkeit von der Installationshöhe über NN ist im
Diagramm dargestellt.
Y
100
90
80
70
60
500 1000 1500 2000 2500 3000 3500
Pos.

Beschreibung

Y P2 [%]
X Aufstellungshöhe [m]
Um die galvanische Trennung aufrechtzuerhalten und
die erforderlichen Abstände gemäß EN 60664-1:2007
einzuhalten, muss die Versorgungsspannung an die
Installationshöhe angepasst werden.
Die Versorgungsspannung für einen Einphasenmotor
in Abhängigkeit der Installationshöhe ist im Diagramm
dargestellt.
1
250
240
230
220
210
200
0 500 1500
X
IE5
2
2500 3500
Pos. Beschreibung
1 Versorgungsspannung
2 Aufstellungshöhe [m]
