7.2 Instalação eléctrica
Faça a ligação elétrica de acordo com os regula-
mentos locais.
Verifique se a tensão de alimentação e a frequência
correspondem aos valores definidos na placa de
identificação.
Aviso
Verfique se a instalação tem um fusível de
ação lenta de 1 A nas tomadas e no disjun-
tor de fuga à terra de acordo com a IEC
345.
A capacidade de corte do fusível não deve
exceder 1 A.
O cabo de alimentação possui uma tomada Schuko
ou uma extremidade livre. O comprimento do cabo é
de 2 metros.
Aviso
A ligação do cabo de alimentação com
uma extremidade livre tem de ser efectu-
ada por um electricista autorizado.
Aviso
Se o cabo de alimentação estiver danifi-
cado, tem de ser substituído pelo fabri-
cante, pelos serviços técnicos do fabri-
cante ou técnicos qualificados.
Aviso
Antes de efectuar quaisquer trabalhos ou
de deslocar a Conlift, certifique-se de que
a alimentação foi desligada e de que não
pode ser ligada inadvertidamente.
Aviso
Como medida de precaução, a Conlift tem
de ser ligada a uma tomada Schuko ou a
uma tomada com ligação à terra. Reco-
mendamos que nas instalações permanen-
tes seja incluído um disjuntor diferencial
(ELCB) com uma corrente de corte < 30
mA.
A Conlift tem de estar ligada a um interrup-
tor geral externo com uma distância
mínima de 3 mm entre contactos em todos
os pólos.
146
7.2.1 Cabo para a fonte de condensado ou alarme
externo
Aviso
Antes de efectuar quaisquer trabalhos na
Conlift, certifique-se de que a alimentação
foi desligada e de que não pode ser ligada
inadvertidamente.
Os trabalhos em sistemas e componentes
eléctricos só podem ser efectuados por um
electricista autorizado.
O Conlift tem um interruptor de segurança de sobre-
fluxo que pode ser conectado à fonte de condensado
ou a um sistema de alarme externo. O interruptor
está conectado a um cabo de alarme de 1,7 metro
com extremidade livre do cabo.
Podem ser utilizados sistemas de alarme com ten-
são de controlo de 250 VAC, 2,5 A.
O cabo de alarme vem ligado de origem aos termi-
nais COM1 (castanho) e NO4 (azul) do sensor de
segurança antitransbordo. Consulte a fig. 1.
Azul
Castanho

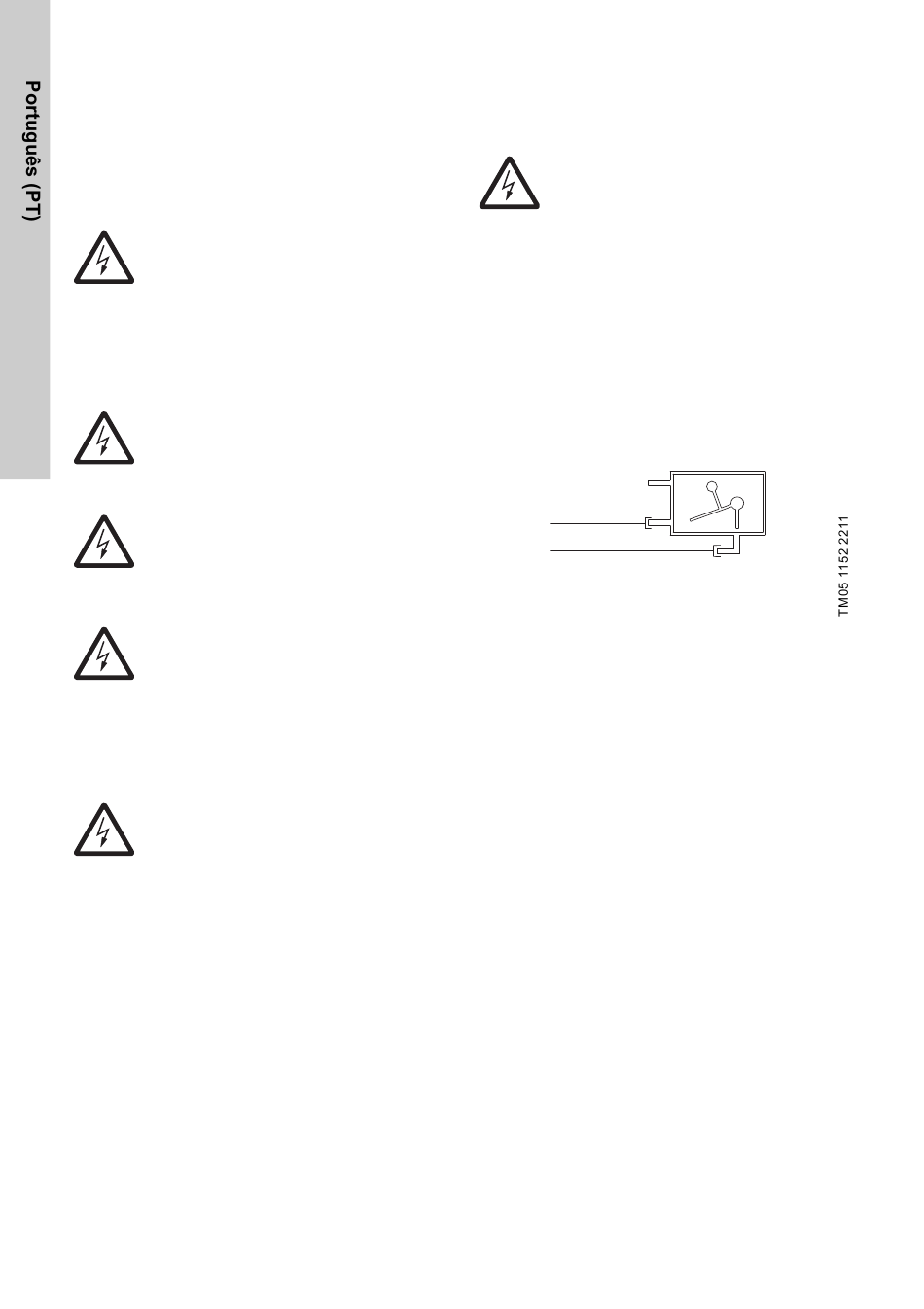

Fig. 1 Esquema de ligação
Consoante a aplicação, o cabo do alarme pode ser
ligado de duas formas:
• Desligar a fonte de condensado
O sensor de segurança antitransbordo pode ser
ligado a um circuito de baixa-tensão de Classe II.
Para permitir desligar a fonte de condensado, os
terminais COM1 e NO4 do sensor de segurança
antitransbordo têm de estar ligados em série ao
circuito do termostato de baixa-tensão da fonte
de condensado.
• Sistema de alarme externo
Os terminais COM1 e NC2 podem servir para
fechar um circuito de alarme de baixa-tensão.
Para activar um alarme, os terminais COM1 e
NC2 do sensor de segurança antitransbordo têm
de estar ligados em série ao circuito de alarme
de baixa-tensão.
2
1
3
1 = COM1
2 = NC2
3 = NO4
